Резисторы / резисторы смд 1% / 2512 1% / 2512 - 0.001 Ом 1% MGL12KR001FT / RES2512
У поставщика
ПроизводительFenghua
КатегорияРезисторы постоянные SMD 2512
У поставщиков
3 496 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:3 496 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 70 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,88 |
| от 335 | 8,72 |
| от 670 | 7,79 |
| от 1 339 | 7,03 |
| от 2 677 | 6,52 |
Описание

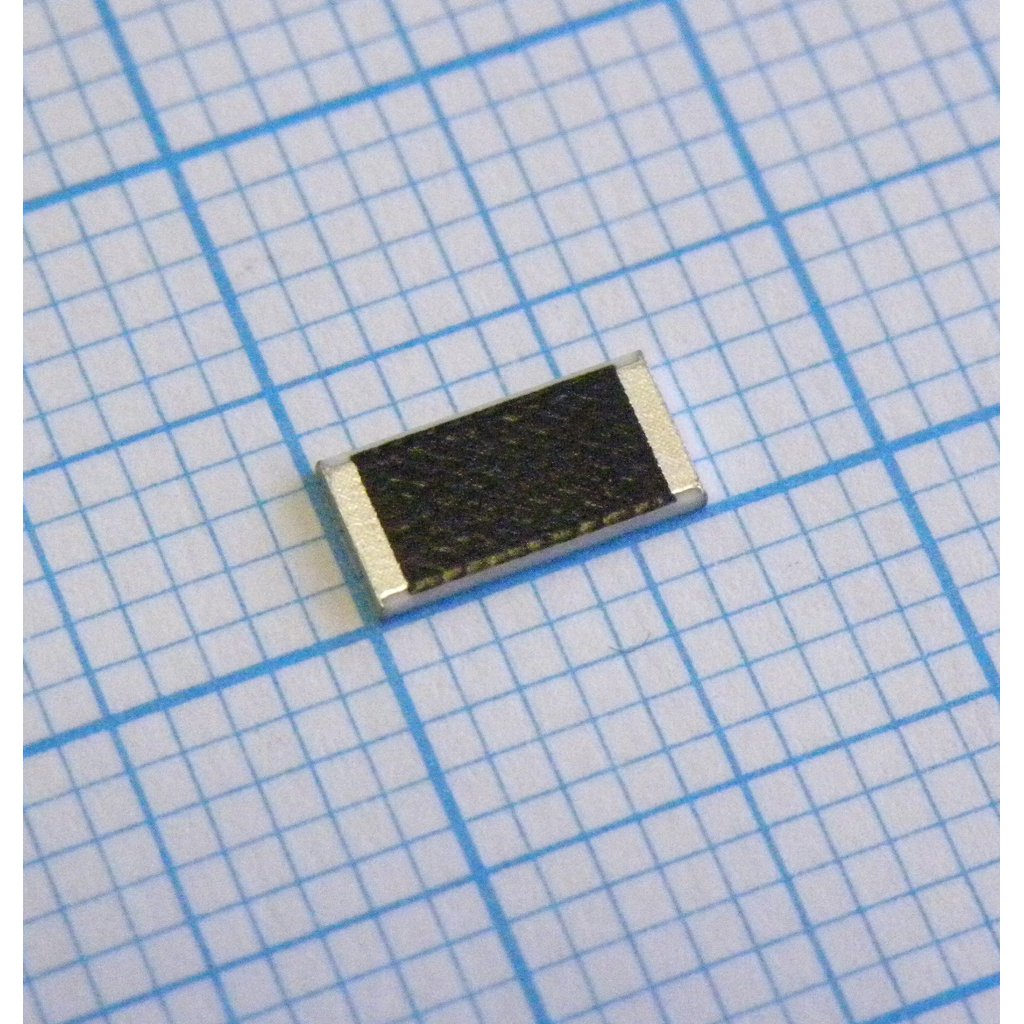

Резистор SMD производства Fenghua (серия MGL) с сопротивлением 0.001 Ом (1 мОм) и допуском 1%. Компонент выполнен в типоразмере 2512, что обеспечивает высокую рассеиваемую мощность. Предназначен для использования в цепях измерения тока (ток-сенсинг) в блоках питания, инверторах и силовой электронике, где требуется низкоомный шунт с высокой точностью.
Технические характеристики
| Сопротивление | 0.001Ω |
| Сопротивление | 1 мОм |
| Допуск | 1 % |
| Корпус | 2512 |
| Монтаж | SMD |
| ТКС | ±100ppm/℃ |
| Упаковка | Tape & Reel |
| Размеры | D: 1.65±0.30mm; L: 6.45±0.20mm; T: 0.80±0.15mm; W: 3.20±0.20mm |
| Ном. мощность | 2W |
| Код продукта | MGL12KR001FT |
| Тип продукта | Metal Strip Low Ohmic Chip Fixed Resistor |
| Паяемость | 95% coverage min, lead-free solder bath at 245℃±5℃ for 3s±0.3s |
| Endurance at 70c | No mechanical damage, ΔR≤±1.0%R, 70℃±2℃, 1000h |
| Диапазон сопротивлений | 0.5mΩ≤R≤50mΩ |
| Кол-во на катушке | 4000 |
| Rated power at 70c | 2W |
| Кратковременная перегрузка | No mechanical damage, ΔR≤±1.0%R, 4×rated power for 5s |
| Max overload current | 126.49A |
| Допуск сопротивления | ±1% |
| Влажное тепло (установившийся режим) | No mechanical damage, ΔR≤±1.0%R, 40℃±2℃, 93%±3%RH, 1000h |
| Substrate bending test | No mechanical damage, ΔR≤±1.0%R, bending distance 2mm, duration 60s±5s |
| Limiting element current | 63.25A |
| Диап. раб. темп. | -55℃~+170℃ |
| Component solvent resistance | No mechanical damage, ΔR≤±1.0%R, IPA, 23℃±5℃, 10h |
| Стойкость к теплу пайки | No mechanical damage, ΔR≤±1.0%R, lead-free solder bath at 270℃±5℃ for 10s±1s |
| Endurance at upper category temperature | No mechanical damage, ΔR≤±1.0%R, 170℃±2℃, 1000h |
