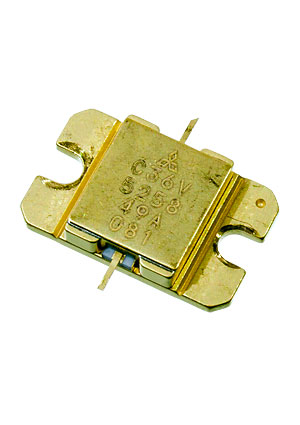

MGFC36V5258-51, свч транзистор GaAs FET 5.2-5.8GHz 4W GF-8
У поставщика
ПроизводительMitsubishi
У поставщиков
2 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12 316,50 |
| от 2 | 11 230,15 |
Описание
СВЧ-транзистор Mitsubishi MGFC36V5258-51 на арсениде галлия (GaAs FET) с внутренним согласованием. Работает в диапазоне 5.2–5.8 ГГц, выдаёт выходную мощность 4 Вт (36 дБм) с типовым усилением 10 дБ. Выполнен в герметичном металлокерамическом корпусе GF-8 для монтажа в отверстия. Применяется в усилителях мощности для радиорелейной связи и спутниковых передатчиков.
Технические характеристики
| Тип | GaAs FET internally matched |
| Корпус | GF-8 metal-ceramic hermetically sealed |
| Тип монтажа | THT |
| Lead count | 3 |
| Power gain | 10dB typ |
| Вых. мощность | 4W (36dBm typ) |
| Название компонента | MGFC36V5258-51 |
| Диап. частот | 5.2-5.8GHz |
| Размеры упаковки | 21.0mm (length) x 17.0mm (width) |
| Transconductance typ | 2S |
| Linear power gain min | 9dB |
| Linear power gain typ | 10dB |
| Power added efficiency | 32% typ |
| Forward gate current max | 21mA |
| Reverse gate current max | -10mA |
| Drain current recommended | 1.2A |
| Gate resistor recommended | 100ohm |
| Диап. темп. хр. | -65 to +175°C |
| Absolute max drain current | 2.8A |
| Drain current operating max | 1.4A |
| Drain current operating typ | 1.1A |
| Saturated drain current max | 2.8A |
| Saturated drain current typ | 2.0A |
| Gate drain breakdown voltage | -15V |
| Gate source breakdown voltage | -15V |
| Gate source cutoff voltage max | -2V |
| Gate source cutoff voltage min | -4V |
| Absolute max channel temperature | 175°C |
| Drain source voltage recommended | 10V |
| Output power 1dB compression min | 35dBm |
| Output power 1dB compression typ | 36dBm |
| Thermal resistance channel case max | 6°C/W |
| Thermal resistance channel case typ | 5°C/W |
| Absolute max total power dissipation | 25W |
