Тиристорно-диодный модуль 1800В 500А
У поставщика
ПроизводительTechSem
У поставщиков
5 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18 586,02 |
| от 2 | 18 443,44 |
| от 4 | 18 268,88 |
| от 6 | 18 043,73 |
| от 8 | 17 726,41 |
Описание

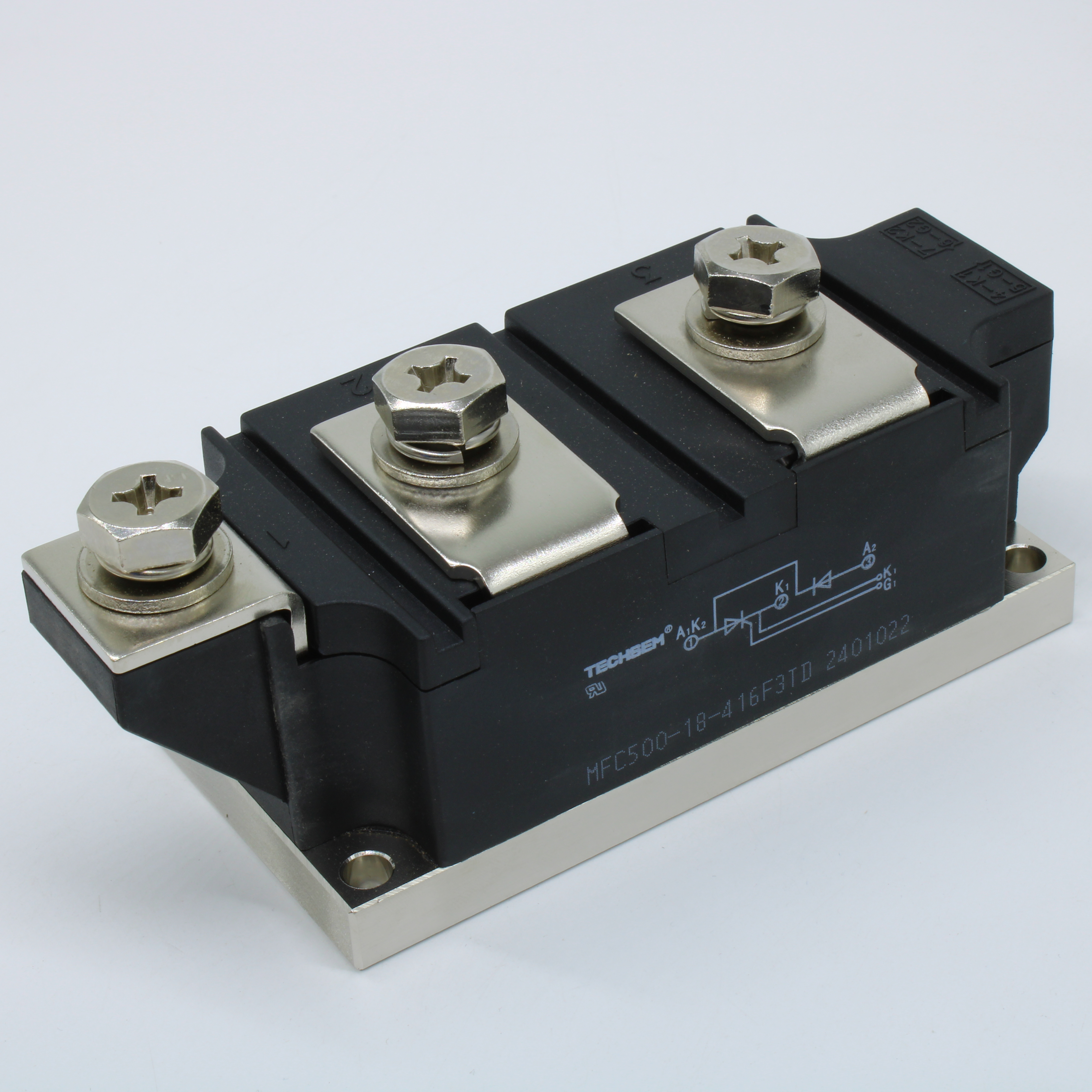

Тиристорно-диодный модуль MFC500-18-416F3 от TechSem рассчитан на напряжение 1800 В и ток 500 А. Компонент выполнен в прочном корпусе для работы в тяжелых условиях. Применяется в мощных выпрямителях, преобразователях частоты и системах промышленной автоматики.
Технические характеристики
| I²t | 1051000 A^2s |
| Тип | Thyristor/Diode Module |
| Вес | 1430g |
| Корпус | 416F3 |
| Тип монтажа | isolated mounting base, screw terminals (chassis mount) |
| Компонент | MFC500-18-416F3 |
| Ток удержания | 20-200mA |
| Напр. изоляции | 3000V |
| Threshold voltage | 0.80V |
| Voltage vdrm vrrm | 1800V |
| Voltage vdsm vrsm | 1900V |
| Mounting torque m6 | 6.0N·m |
| Темп. хранения | -40 to 125°C |
| Terminal torque m10 | 12.0N·m |
| Gate trigger current | 30-200mA |
| Gate trigger voltage | 1.0-3.0V |
| Rms on state current | 785A |
| Mean on state current | 500A |
| Peak on state voltage | 1.54V |
| Surge on state current | 14.5kA |
| Repetitive peak current | 35mA |
| Тип упаковки | Штучный товар |
| Макс. темп. перехода | 125°C |
| Non trigger gate voltage | 0.2V |
| On state slope resistance | 0.34mΩ |
| Thermal resistance case to heatsink | 0.024°C/W |
| Тепл. сопр. переход-корпус | 0.065°C/W |
| Critical rate of rise on state current | 200A/µs |
| Critical rate of rise off state voltage | 1000V/µs |
