Тиристорно-диодный модуль 1600В 285А
У поставщика
ПроизводительTechSem
У поставщиков
2 шт.
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10 517,79 |
| от 2 | 10 432,77 |
| от 3 | 10 328,67 |
| от 4 | 10 194,34 |
| от 5 | 10 005,02 |
Описание

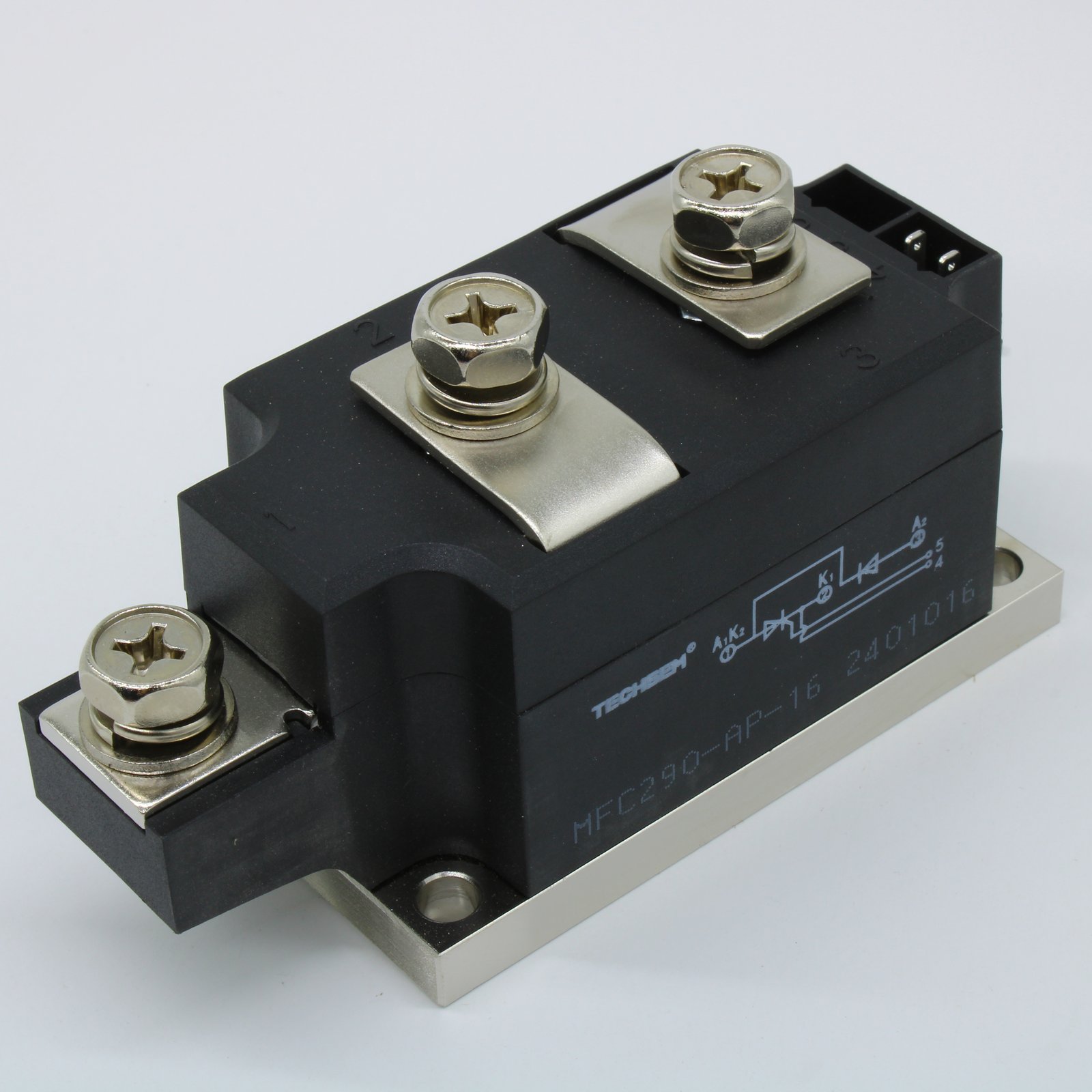

Тиристорно-диодный модуль MFC290-AP-16 от TechSem рассчитан на напряжение 1600 В и ток 285 А. Компонент выполнен в прочном корпусе для работы в силовых цепях. Применяется в промышленной автоматике и преобразователях энергии.
Технические характеристики
| Тип | Thyristor/Diode Module |
| Вес | 860g |
| Outline | 413F3/422F3 |
| Корпус | Module with isolated base |
| Тип монтажа | Chassis mount |
| I2t fusing | 414000 A^2s |
| Артикул | MFC290-AP-16 |
| Напр. изоляции | 2500V |
| Threshold voltage | 0.80V |
| Holding current max | 180mA |
| Holding current min | 20mA |
| Mounting torque main | 12 N·m |
| Rms on state current | 447A |
| Mounting torque small | 6.0 N·m |
| Peak on state voltage | 1.45V |
| Surge on state current | 9.1kA |
| Тип упаковки | Штучный товар |
| Average on state current | 285A |
| Gate trigger current max | 180mA |
| Gate trigger current min | 30mA |
| Gate trigger voltage max | 2.5V |
| Gate trigger voltage min | 1.0V |
| Макс. темп. перехода | 125°C |
| Non trigger gate voltage | 0.2V |
| On state slope resistance | 0.53mΩ |
| Диап. темп. хр. | -40 to 125°C |
| Повторяющееся импульсное обратное напряжение | 1600V |
| Repetitive peak off state voltage | 1600V |
| Thermal resistance case to heatsink | 0.04 °C/W |
| Тепл. сопр. переход-корпус | 0.120 °C/W |
| Critical rate of rise on state current | 100 A/μs |
| Critical rate of rise off state voltage | 800 V/μs |
