Документация
Тиристорно-диодный модуль 1800В 285А
У поставщика
ПроизводительTechSem
У поставщиков
44 шт.
Цены поставщиков
Склад 13
В наличии:44 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 770,55 |
| от 2 | 7 705,76 |
| от 3 | 7 626,42 |
| от 4 | 7 524,01 |
| от 5 | 7 379,69 |
Описание

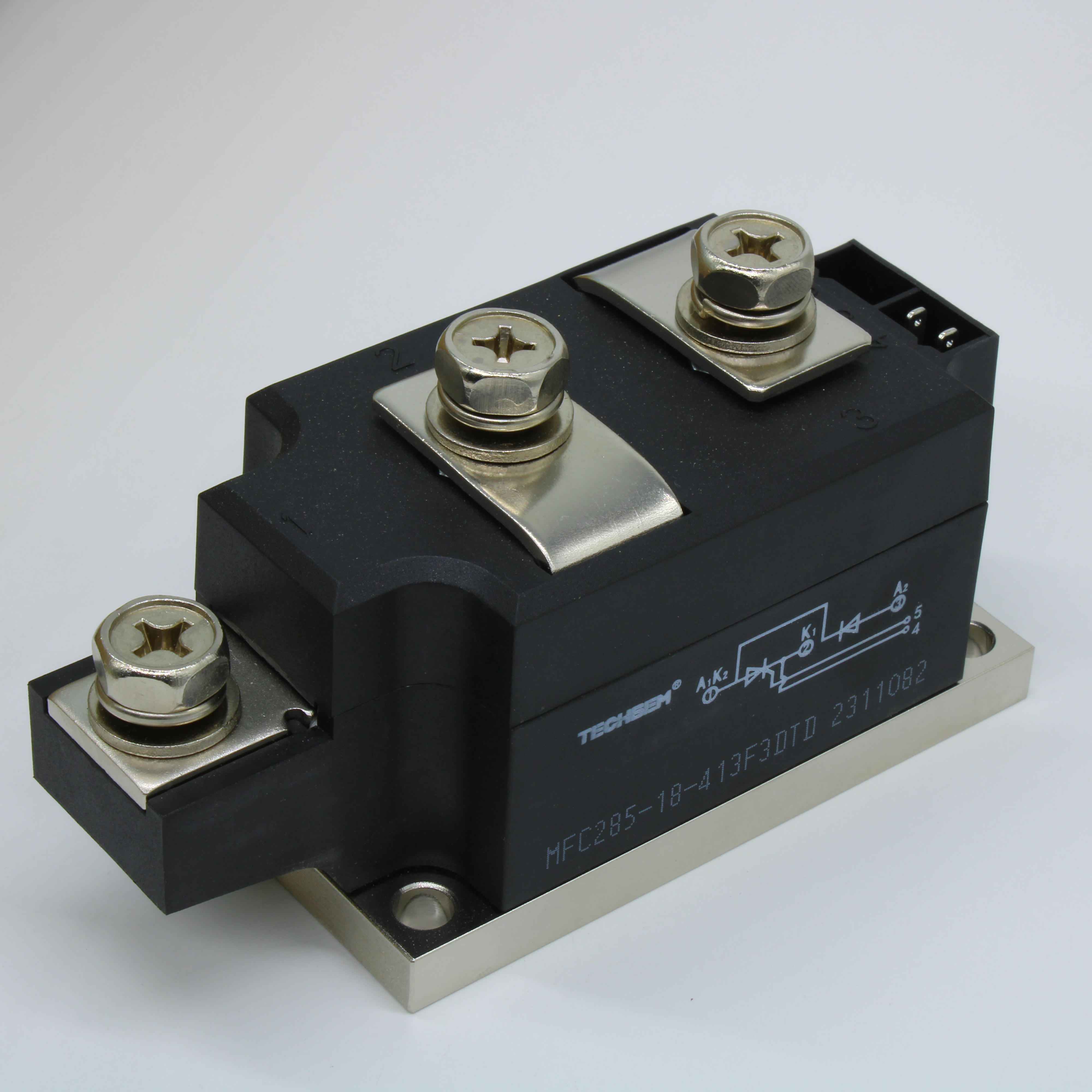

Тиристорно-диодный модуль MFC285-18-413F3D от TechSem рассчитан на напряжение 1800 В и ток 285 А. Компонент выполнен в прочном корпусе для работы в тяжелых условиях. Применяется в промышленной автоматике, силовых выпрямителях и преобразователях частоты.
Технические характеристики
| Серия | MFC285 MFA285 MFK285 MFX285 |
| Вес | 860g |
| Корпус | модуль |
| Кол-во выводов | 5 |
| I2t fusing | 414A2s*103 |
| Технология | Pressure contact |
| Описание | Thyristor-Diode Module 1800V 285A |
| Тип модуля | Thyristor-Diode Module |
| Артикул | MFC285-18-413F3D |
| Mounting base | Isolated |
| Тип монтажа | винтовое |
| Ток удержания | 20mA to 180mA |
| Момент затяжки | 6.0N.m |
| Напр. изоляции | 2500V~ |
| Threshold voltage | 0.80V |
| Темп. хранения | -40C to 125C |
| Gate trigger current | 30mA to 180mA |
| Gate trigger voltage | 1.0V to 2.5V |
| Rms on state current | 447A |
| Peak on state voltage | 1.45V |
| Surge on state current | 9.1kA |
| Тип упаковки | Штучный товар |
| Average on state current | 285A |
| Non trigger gate voltage | 0.2V |
| On state slope resistance | 0.53mOhm |
| Thermal connection torque | 12N.m |
| Рабочая температура перехода | 125C |
| Repetitive peak reverse current | 25mA |
| Повторяющееся импульсное обратное напряжение | 600V to 1800V |
| Repetitive peak off state current | 25mA |
| Repetitive peak off state voltage | 600V to 1800V |
| Thermal resistance case to heatsink | 0.04C/W |
| Тепл. сопр. переход-корпус | 0.120C/W |
| Critical rate of rise of on state current | 100A/us |
| Critical rate of rise of off state voltage | 800V/us |
