Тиристорно-диодный модуль 1800В 182А
У поставщика
ПроизводительTechSem
У поставщиков
39 шт.
Норм. уп.: 8
Цены поставщиков
Склад 13
В наличии:39 шт
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 025,40 |
| от 2 | 3 989,48 |
| от 3 | 3 945,44 |
| от 4 | 3 888,51 |
| от 5 | 3 808,31 |
Описание

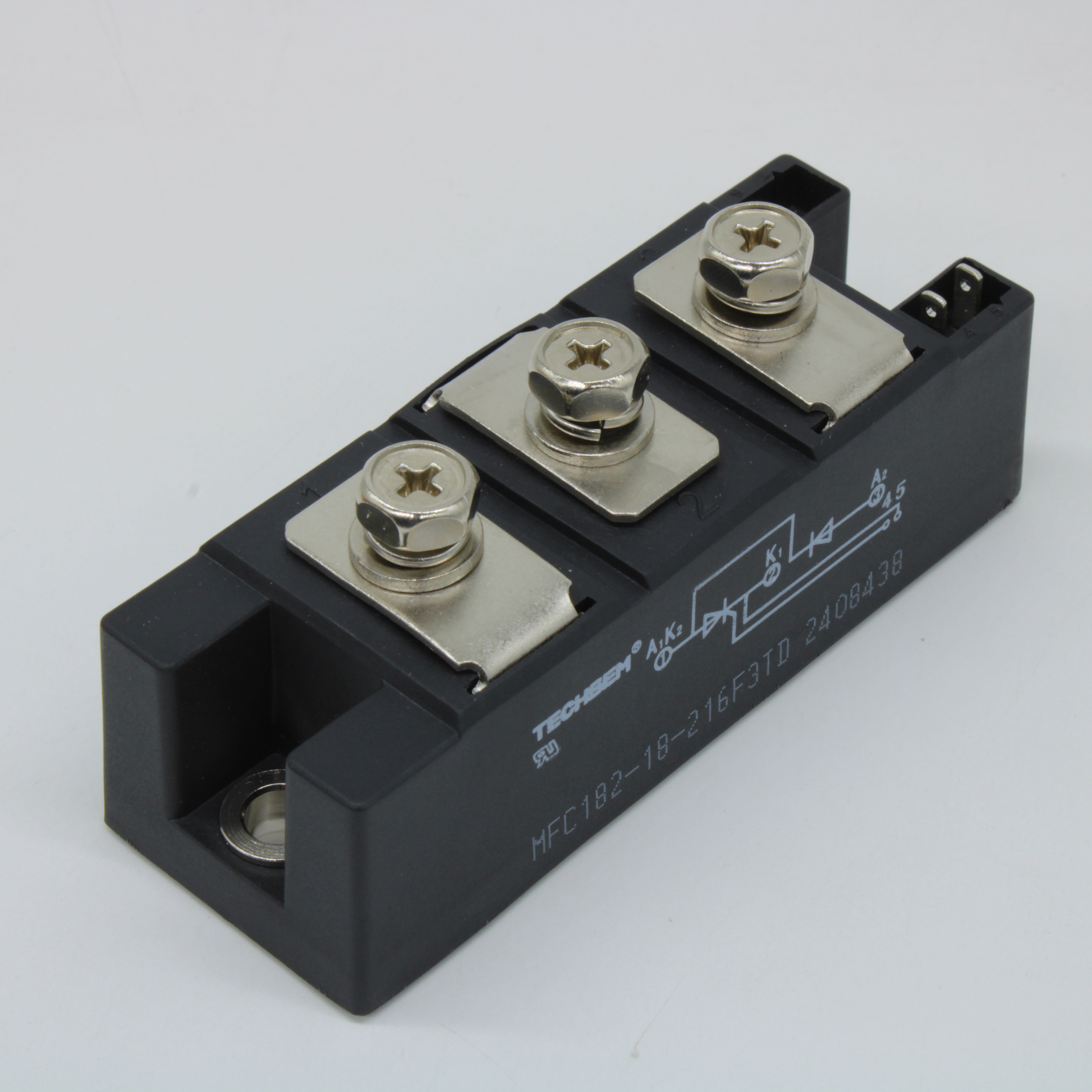

Тиристорно-диодный модуль MFC182-18-216F3 от TechSem рассчитан на напряжение 1800 В и ток 182 А. Компонент выполнен в прочном корпусе для мощных силовых сборок. Применяется в промышленной автоматике, преобразователях частоты и системах управления электроприводами.
Технические характеристики
| Вес | 320g |
| Корпус | модуль |
| Тип монтажа | THT |
| Название компонента | MFC182-18-216F3 |
| Тип компонента | Thyristor-Diode Module |
| Gate peak power | 100W |
| Ток удержания | 20~150mA |
| Напр. изоляции | 2500V |
| Threshold voltage | 0.80V |
| Gate average power | 2W |
| Mounting torque m6 | 6.0N·m |
| Gate source current | 1.5A |
| Gate trigger current | 30~150mA |
| Gate trigger voltage | 1.0~2.5V |
| Темп. перехода | 125°C |
| Rms on state current | 286A |
| Surge current cycles | 7kA at 10ms |
| Mean on state current | 182A |
| Peak on state voltage | 1.62V |
| Surge on state current | 7.0kA |
| I2t fusing coordination | 245A²s*10³ |
| Repetitive peak current | 25mA |
| Тип упаковки | Штучный товар |
| Max power dissipation dc | 360W |
| Non trigger gate voltage | 0.2V |
| On state slope resistance | 1.26mΩ |
| Диап. темп. хр. | -40~125°C |
| Thermal connection torque m5 | 4.0N·m |
| Gate characteristic max current | 150mA |
| Gate characteristic max voltage | 2.5V |
| Повторяющееся импульсное обратное напряжение | 1800V |
| Repetitive peak off state voltage | 1800V |
| Thermal resistance case to heatsink | 0.08°C/W |
| Тепл. сопр. переход-корпус | 0.160°C/W |
| Critical rate of rise of on state current | 100A/μs |
| Max power dissipation conduction angle 30 | 60W |
| Max power dissipation conduction angle 60 | 90W |
| Max power dissipation conduction angle 90 | 120W |
| Critical rate of rise of off state voltage | 800V/μs |
| Max power dissipation conduction angle 120 | 180W |
| Max power dissipation conduction angle 180 | 270W |
