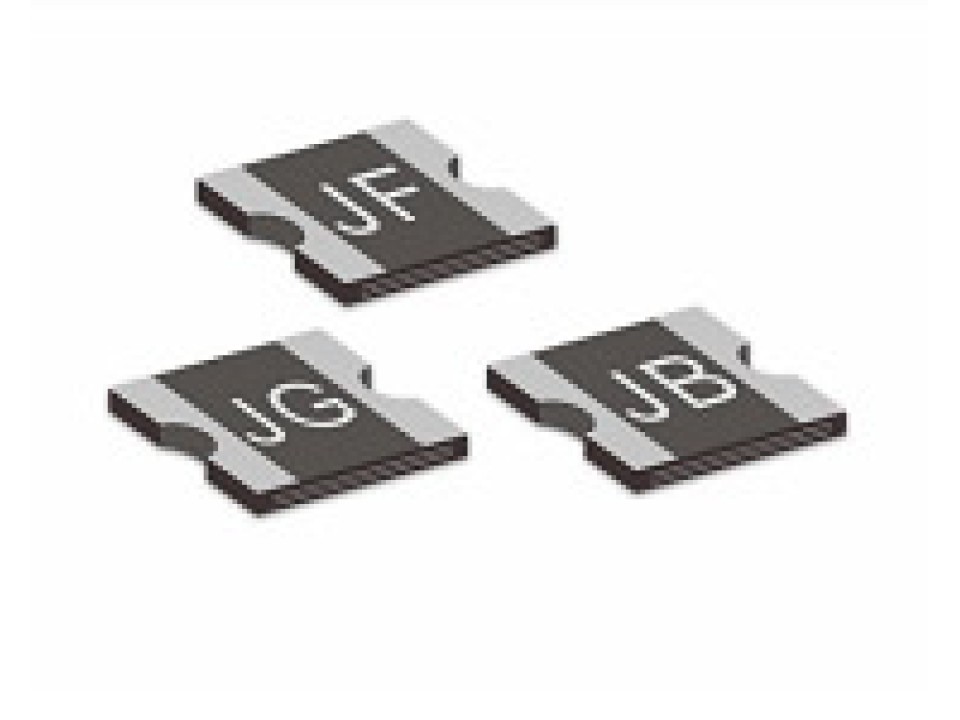

MF-USMF075-2 (SMD1210-075) 1210 0.75А 6В SMD самовост. предохранитель JR (арт. 210797)
У поставщика
ПроизводительJR
КатегорияЧип предохранители
У поставщиков
11 990 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 29
В наличии:11 990 шт.
Срок поставки: до 10 дн.
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,15 |
Описание
Самовосстанавливающийся предохранитель (PTC-термистор) от производителя JR в стандартном SMD-корпусе 1210. Компонент предназначен для защиты цепей от перегрузок по току и короткого замыкания, автоматически восстанавливая проводимость после устранения неисправности. Номинальный ток удержания составляет 0,75 А при максимальном напряжении 6 В. Модель широко применяется в портативной электронике, USB-портах и платах управления для компактного монтажа.
Технические характеристики
| Модель | JK-SMD1210-075 |
| Тип | самовосстанавливающийся предохранитель |
| Ток | 0.75 А |
| Маркировка | JA |
| Корпус | 1210 |
| Тип монтажа | SMD |
| Размеры | Width max: 2.80mm; Width min: 2.35mm; Макс. высота: 0.85mm; Height min: 0.35mm; Макс. длина: 3.43mm; Мин. длина: 3.00mm; Terminal pad width min: 0.10mm; Terminal pad length min: 0.15mm |
| Equivalent | MF-USMF075-2 |
| Макс. напряжение | 6Vdc |
| Без галогенов | Да |
| Время срабатывания | 0.10s at 8.0A |
| Ток срабатывания | 1.50A |
| Корпус | 1210 |
| Монтаж | SMD |
| Соотв. RoHS | Да |
| Ток удержания | 0.75A |
| Max fault current | 100A |
| Рассеиваемая мощность | 0.6W |
| Материал клеммы | Tin-Plated Nickel-copper |
| Количество в упаковке | 4000 pieces per reel |
| Макс. влажн. хр. | 60% |
| Напряжение | 6 В |
| Reflow solder profile | RoHS lead-free compatible |
| Resistance initial max | 0.4Ω |
| Resistance initial min | 0.07Ω |
| Макс. темп. хр. | 38°C |
| Thermal derating at 85C | 0.40A |
| Resistance after trip max | 0.4Ω |
| Диап. раб. темп. | -40°C to 85°C |
