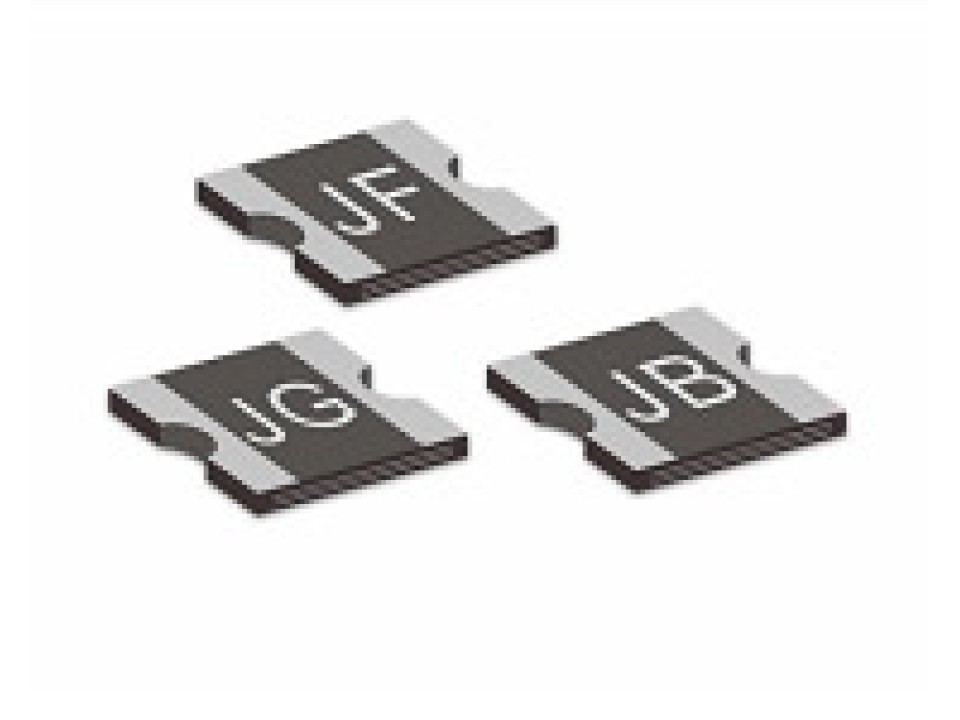

MF-USMF020-2 (SMD1210-020) 1210 0.20А 30В SMD самовост. предохранитель JR (арт. 210794)
У поставщика
ПроизводительJR
КатегорияЧип предохранители
У поставщиков
6 400 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 29
В наличии:6 400 шт.
Срок поставки: до 10 дн.
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,92 |
Описание
MF-USMF020-2 — это SMD самовосстанавливающийся предохранитель от JR, выполненный в корпусе 1210. Компонент рассчитан на номинальный ток 0,20 А и напряжение 30 В, предназначен для защиты цепей от перегрузок и коротких замыканий. После срабатывания автоматически восстанавливает проводимость, что делает его удобным для компактных электронных устройств.
Технические характеристики
| Модель | JK-SMD1210-020 |
| Тип | самовосстанавливающийся предохранитель |
| Ток | 0.2 А |
| Маркировка | JF |
| Корпус | 1210 |
| Тип монтажа | SMD |
| Размеры | 3.00-3.43mm x 2.35-2.80mm x 0.50-1.00mm |
| Макс. напряжение | 30V DC |
| Без галогенов | Да |
| Размер корпуса | 1210 (3.00-3.43mm x 2.35-2.80mm x 0.50-1.00mm) |
| Время срабатывания | 0.02s |
| Ток срабатывания | 0.40A |
| Корпус | 1210 |
| Монтаж | SMD |
| Ном. напряжение | 30Vdc |
| Количество в катушке | 4000 |
| Сопротивление макс. | 5Ω |
| Мин. сопротивление | 0.40Ω |
| Соотв. RoHS | Да |
| Alternate model | MF-USMF020-2 |
| Ток удержания | 0.20A |
| Reel dimensions | A: 178±1.0mm; N: 59±1mm; W1: 8.5+1.0/-0.2mm; W2: 12.0±1mm |
| Thermal derating | 0°C: 0.22A; 25°C: 0.20A; 40°C: 0.16A; 50°C: 0.14A; 60°C: 0.13A; 70°C: 0.11A; 85°C: 0.08A; -20°C: 0.26A; -40°C: 0.29A |
| Max fault current | 100A |
| Рассеиваемая мощность | 0.6W |
| Материал клеммы | Tin-Plated Nickle-copper |
| Tape specification | EIA481-1 |
| Макс. влажн. хр. | 60% |
| Напряжение | 30 В |
| Derated current at 85C | 0.08A |
| Макс. темп. хр. | 38°C |
| Solder reflow conditions | RoHS lead-free; IR, vapor phase, hot air, N2 environment; max paste thickness 0.25mm |
| Power dissipation tripped | 0.6W |
| Resistance max post reflow | 5Ω |
| Terminal pad solderability | Meets EIA specification RS186-9E and ANSI/J-STD-002 Category 3 |
| Диап. раб. темп. | -40°C to 85°C |
| Environmental specifications | Вибрация: MIL-STD-883C Test Condition A, no change; Passive aging: 85°C, 1000 hours, resistance change ±10%; Термоудар: MIL-STD-202 Method107G, +85°C/-40°C, 20 cycles, typical resistance change -30%; Humidity aging: 85°C/85%RH, 1000 hours, resistance change ±5%; Solvent resistance: MIL-STD-202 Method215, no change |
