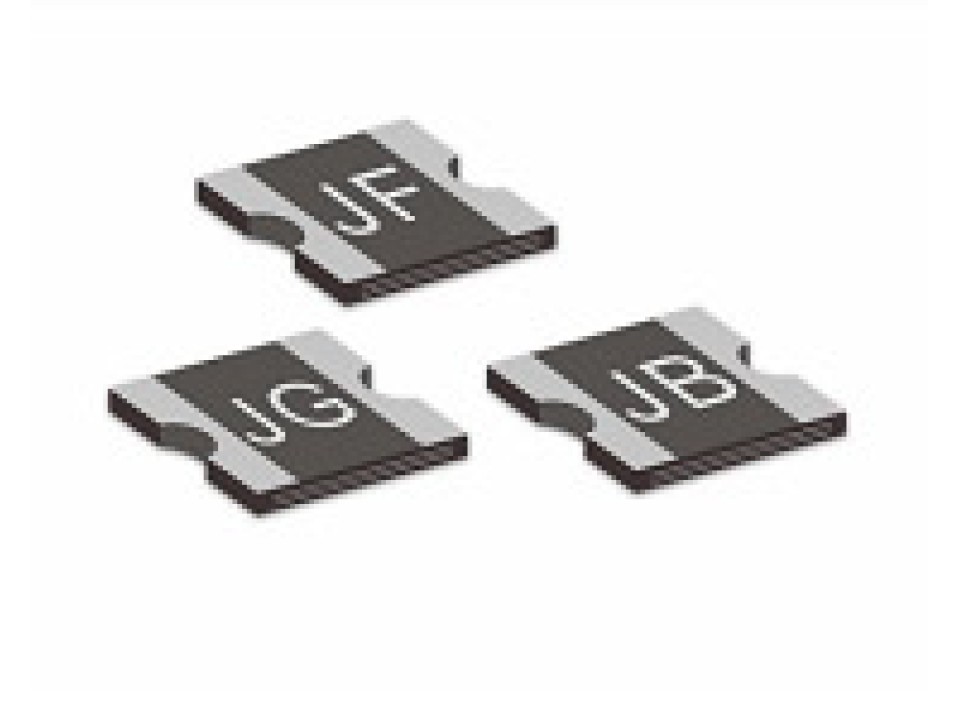

MF-USMF010-2 (SMD1210-010) 1210 0.10А 30В SMD самовост. предохранитель JR (арт. 210793)
У поставщика
ПроизводительJR
КатегорияЧип предохранители
У поставщиков
28 000 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 29
В наличии:28 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,11 |
Описание
Самовосстанавливающийся предохранитель JR модели MF-USMF010-2 в корпусе 1210 для поверхностного монтажа. Компонент рассчитан на номинальный ток 0.10 А и максимальное напряжение 30 В. Обеспечивает защиту цепей от перегрузок и коротких замыканий, автоматически восстанавливая проводимость после устранения неисправности. Применяется в компактных электронных устройствах для защиты линий питания и вторичных цепей.
Технические характеристики
| Серия | JK-SMD1210 |
| Тип | самовосстанавливающийся предохранитель |
| Ток | 0.1 А |
| Маркировка | JN |
| Корпус | 1210 |
| Тип монтажа | SMD |
| Размеры | Width max: 2.80mm; Width min: 2.35mm; Макс. длина: 3.43mm; Мин. длина: 3.00mm; Макс. толщина: 1.25mm; Thickness min: 0.60mm; Terminal pad length min: 0.15mm; Terminal pad spacing min: 0.10mm |
| Макс. напряжение | 30Vdc |
| Артикул | SMD1210-010 |
| Без галогенов | Да |
| Производитель | JinRui (JK) |
| Ток срабатывания | 0.30A |
| Корпус | 1210 |
| Монтаж | SMD |
| Паяемость | Meets EIA RS186-9E and ANSI/J-STD-002 Category 3 |
| Reflow methods | IR, vapor phase oven, hot air oven, N2 environment for lead-free |
| Профиль оплавления | RoHS lead-free process |
| Сопротивление макс. | 15Ω |
| Мин. сопротивление | 0.8Ω |
| Соотв. RoHS | Да |
| Ток удержания | 0.10A |
| Reel dimensions | Ширина: 8.5+1.0/-0.2mm; Диаметр: 178±1.0mm; Hub diameter: 59±1mm |
| Max time to trip | 0.60s at 0.50A |
| Thermal derating | 0°C: 0.12A; 25°C: 0.10A; 40°C: 0.08A; 50°C: 0.07A; 60°C: 0.06A; 70°C: 0.05A; 85°C: 0.05A; -20°C: 0.14A; -40°C: 0.16A |
| Max fault current | 100A |
| Материал клеммы | Tin-Plated Nickel-Copper |
| Количество в упаковке | 4000 |
| Tape specification | EIA481-1 (8mm tape width, 4mm pitch) |
| Макс. влажн. хр. | 60% |
| Напряжение | 30 В |
| Раб. температура | -40°C to 85°C |
| Макс. темп. хр. | 38°C |
| Power dissipation tripped | 0.6W |
| Resistance post reflow max | 15Ω |
| Environmental specifications | Solvent resistance: no change; Vibration mil std 883: no change; Passive aging 85C 1000h: ±10% resistance change; Thermal shock mil std 202: -30% typical resistance change; Humidity aging 85C 85RH 1000h: ±5% resistance change |
