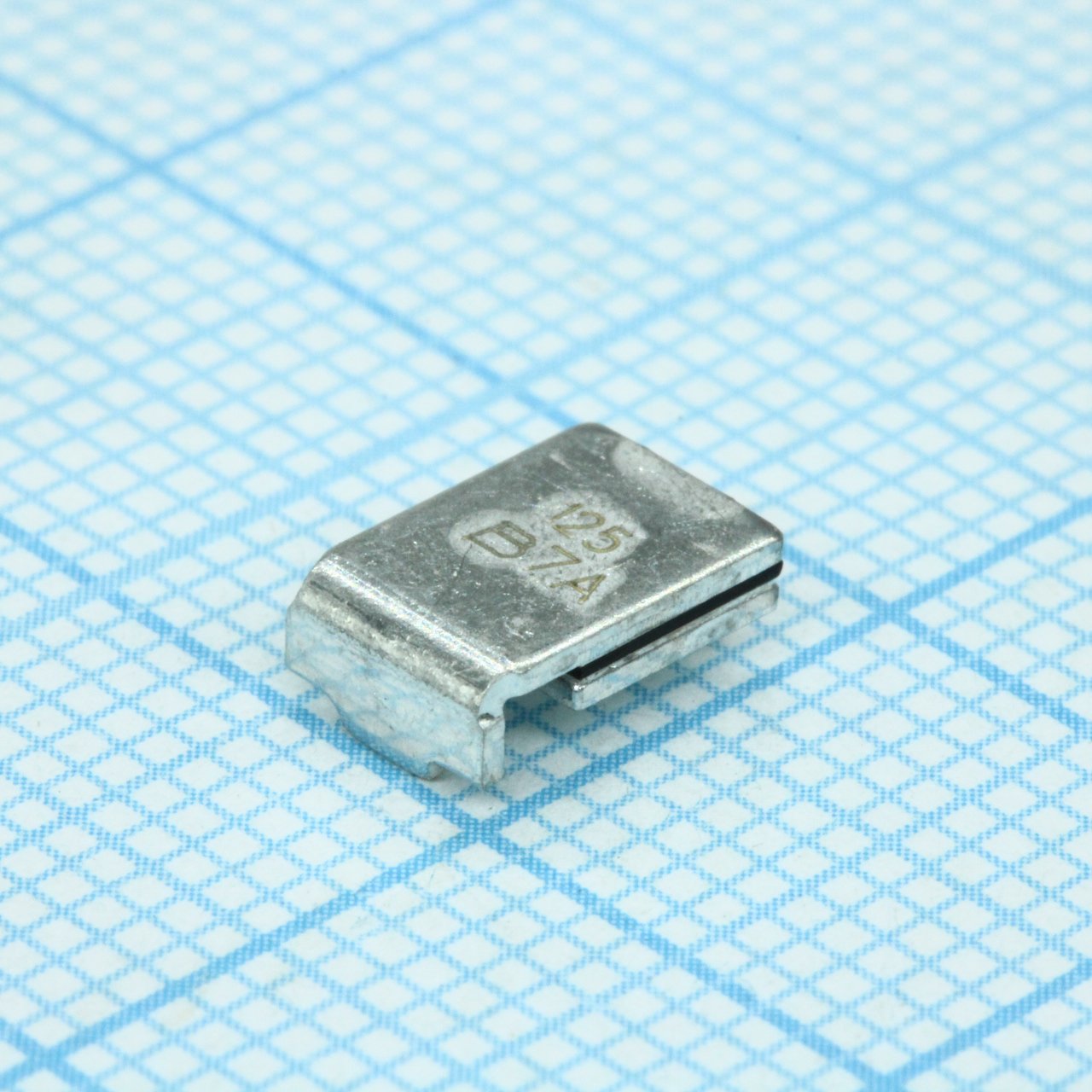

Предохранители самовосстанавливающиеся / самовосст. предохранители SMD / 2920 15VDC 1.25A / MF-SM125-2 / JK-SMD125L-33 JinRui, / FUSE RES 2920
У поставщика
ПроизводительBourns
У поставщиков
7 147 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:5 465 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,73 |
| от 120 | 29,05 |
| от 239 | 26,91 |
| от 477 | 25,06 |
| от 954 | 23,82 |
Склад 33
В наличии:1 550 шт.
Срок поставки: до 14 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 15,80 |
Склад 14
В наличии:105 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 10,67 |
Склад 12
В наличии:27 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,23 |
| от 200 | 14,58 |
Описание
Самовосстанавливающийся предохранитель (PTC-резистор) в SMD-исполнении для поверхностного монтажа от Bourns. Модель MF-SM125-2 предназначена для защиты цепей от перегрузок по току и короткого замыкания, автоматически восстанавливая работоспособность после снятия питания. Компонент выпускается в стандартном корпусе 2920 и рассчитан на номинальный ток удержания 1.25 А. Применяется в компьютерной технике, периферийных устройствах и блоках питания для обеспечения надежной защиты без необходимости замены.
Технические характеристики
| Тип | PTC Resettable Fuse |
| Модель | MF-SM125 |
| Тип | PTC Resettable Fuse |
| Ток, А | 1.25 A |
| Корпус | 2920 (SMD) |
| Тип монтажа | SMD |
| Упаковка | Tape & Reel, 2000 pcs per reel |
| Вибрация | MIL-STD-883C, Method 2007.1, Condition A |
| Размеры | A max: 7.98mm; A min: 6.73mm; B max: 3.0mm; C max: 5.44mm; D max: 0.71mm; D min: 0.56mm; E max: 0.71mm; E min: 0.56mm; F max: 2.41mm; F min: 2.16mm; G max: 1.37mm; G min: 0.66mm; H min: 0.43mm |
| Макс. напряжение | 15V |
| Current hold | 1.25A |
| Current trip | 2.50A |
| Без галогенов | Да |
| Время срабатывания | 2.0s at 8.0A |
| Ток срабатывания | 2.0A |
| Passive aging | +85°C, 1000 hours, ±5% typical resistance change |
| Термоудар | MIL-STD-202F, Method 107G, -40°C to +85°C, 20 cycles, ±10% typical resistance change |
| Humidity aging | +85°C, 85% R.H., 7 days, ±5% typical resistance change |
| Сопротивление макс. | 0.25Ω |
| Мин. сопротивление | 0.07Ω |
| Соотв. RoHS | Да |
| Номер файла UL | E174545 |
| Tuv certificate | Available on Request |
| Ширина | 3.0 to 5.44 mm |
| Max time to trip | 8.0s |
| Current max fault | 100A |
| Высота | 0.56 to 0.71 mm |
| Длина | 6.73 to 7.98 mm |
| Рассеиваемая мощность | 1.7W |
| Раб. температура | -40°C to +85°C |
| Power dissipation typ | 1.7W |
| Esd classification hbm | Class 6 |
| Уровень чувствительности к влаге | Level 1 |
| Диап. раб. темп. | -40°C to +85°C |
| Maximum device surface temperature | 125°C |
| Max device surface temperature tripped | 125°C |
| Максимально допустимый ток,А | 100 |
| Максимальное рабочее напряжение,В | 15 |
| Максимальный ток, не приводящий к срабатыванию, I hold,А | 1.25 |
| Минимальный ток, приводящий к срабатыванию (скачку сопротивления), I trip,А | 2.5 |
