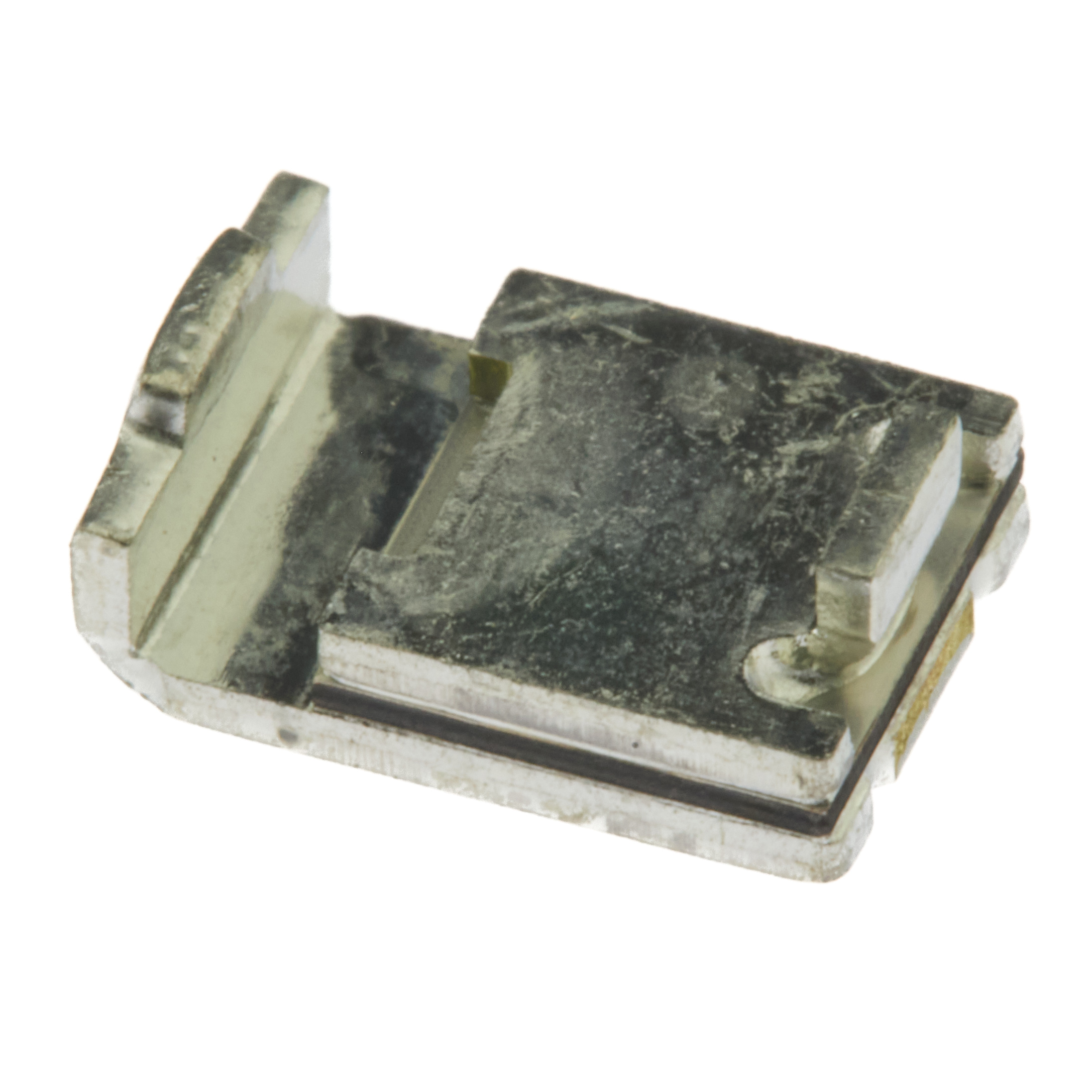

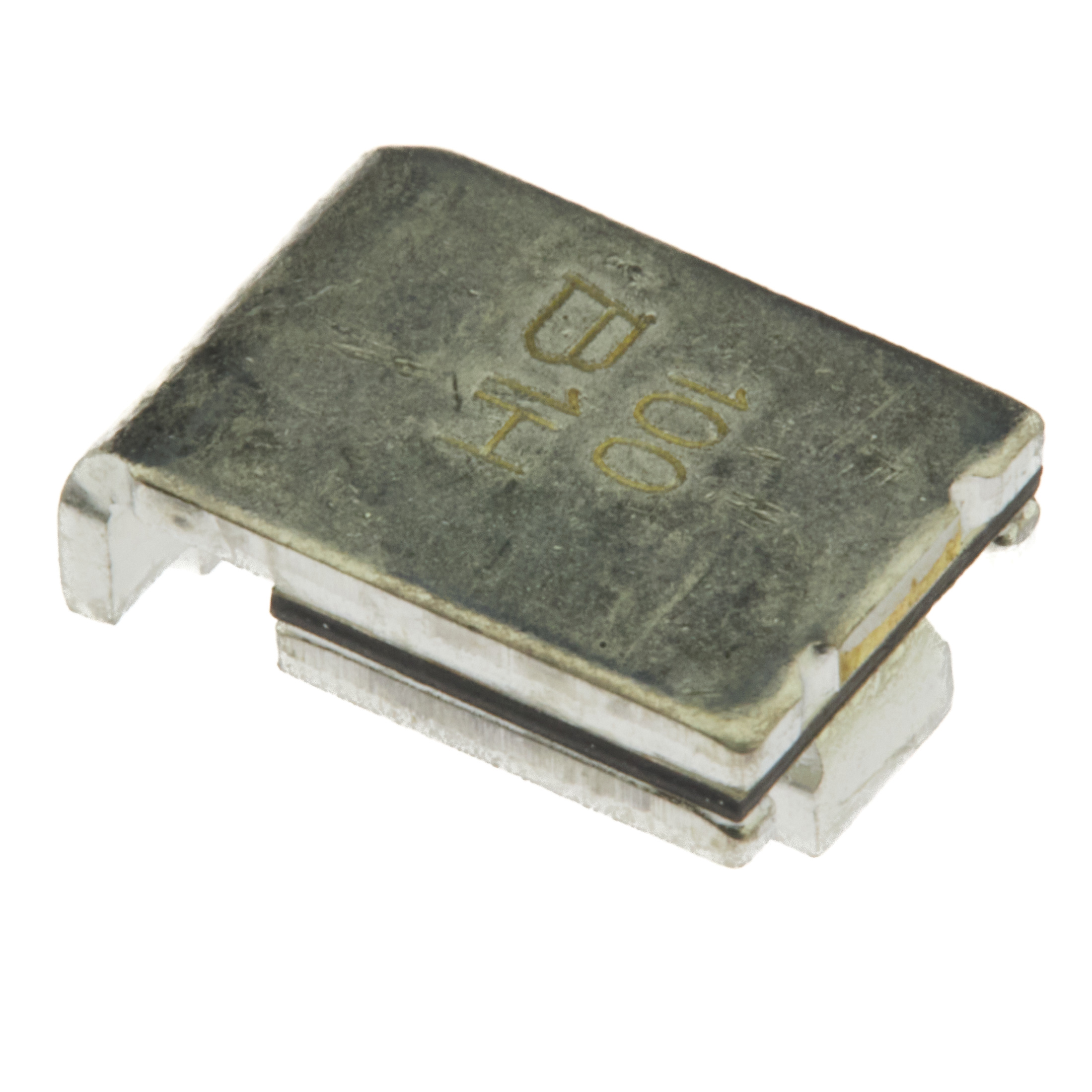

Предохранитель самовосстанавливающийся MF-SM100-2
В наличии
На своём складе
4 шт.
Норм. уп.: 1
У поставщиков
12 546 шт.
Норм. уп.: 40
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 10,35 |
| от 60 | 9,95 |
| от 120 | 9,61 |
| от 200 | 9,41 |
Цены поставщиков
Склад 13
В наличии:10 643 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,96 |
| от 183 | 16,24 |
| от 366 | 14,87 |
| от 731 | 13,69 |
| от 1 461 | 12,90 |
Склад 33
В наличии:1 900 шт.
Срок поставки: до 14 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 16,08 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,46 |
| от 205 | 17,95 |
| от 343 | 16,52 |
| от 574 | 15,39 |
| от 957 | 14,60 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 40 | 12,01 |
| от 400 | 10,25 |
Описание
Самовосстанавливающийся предохранитель MF-SM100-2 от Bourns (США) предназначен для защиты цепей от перегрузок по току и коротких замыканий. Компонент выполнен в поверхностном монтаже (SMD) и автоматически восстанавливает проводимость после устранения неисправности. Применяется в компьютерной, телекоммуникационной и бытовой технике для обеспечения надежной защиты без необходимости замены.
Технические характеристики
| Тип | PTC Resettable Fuse |
| Модель | MF-SM100-2 |
| Серия | MF-SM |
| Корпус | 2920 |
| Тип монтажа | SMD |
| Стандарты | EIA 481-2 |
| Размеры | Width max: 3.0mm; Макс. высота: 5.44mm; Макс. длина: 7.98mm; Мин. длина: 6.73mm; Other details: Refer to Product Dimensions table for full set; Lead spacing max: 0.71mm; Lead spacing min: 0.56mm |
| Ток, А | 80 |
| Макс. напряжение | 30V |
| Артикул | MF-SM100-2 |
| Без галогенов | Да |
| Ток удержания | 1.10A |
| Ток срабатывания | 2.20A |
| Max trip time | 0.5s |
| Max resistance | 0.48Ω |
| Min resistance | 0.12Ω |
| Сопротивление макс. | 0.48Ω |
| Мин. сопротивление | 0.12Ω |
| Соотв. RoHS | Да |
| Time to trip max | 0.5s |
| Рассеиваемая мощность | 1.7W |
| Trip test current | 8.0A |
| Примечание | /30V 1.1A |
| Раб. температура | -40°C to +85°C |
| Max surface temperature | 125°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | PTC Resettable Fuse 1.1A(hold) 2.2A(trip) 30V 80A 1.7W 0.5s 0.12Ohm SMD Solder Pad 7.98 X 5.44 X 3mm |
| Эксплуатационные характеристики | Вибрация: MIL-STD-883C, Method 2007.1, Condition A, Rmin ≤ R ≤ R1max; Passive aging: ±5% typical resistance change at 85°C, 1000 hours; Термоудар: ±10% typical resistance change, -40°C to +85°C, 20 cycles; Humidity aging: ±5% typical resistance change at 85°C, 85% R.H., 7 days |
| Max device surface temperature | 125°C |
| Time to trip condition current | 8.0A |
| Рабочая температура | -40...+85C |
| Максимально допустимый ток,А | 40 |
| Максимальное рабочее напряжение,В | 15 |
| Максимальный ток, не приводящий к срабатыванию, I hold,А | 1.1 |
| Минимальный ток, приводящий к срабатыванию (скачку сопротивления), I trip,А | 2.2 |
