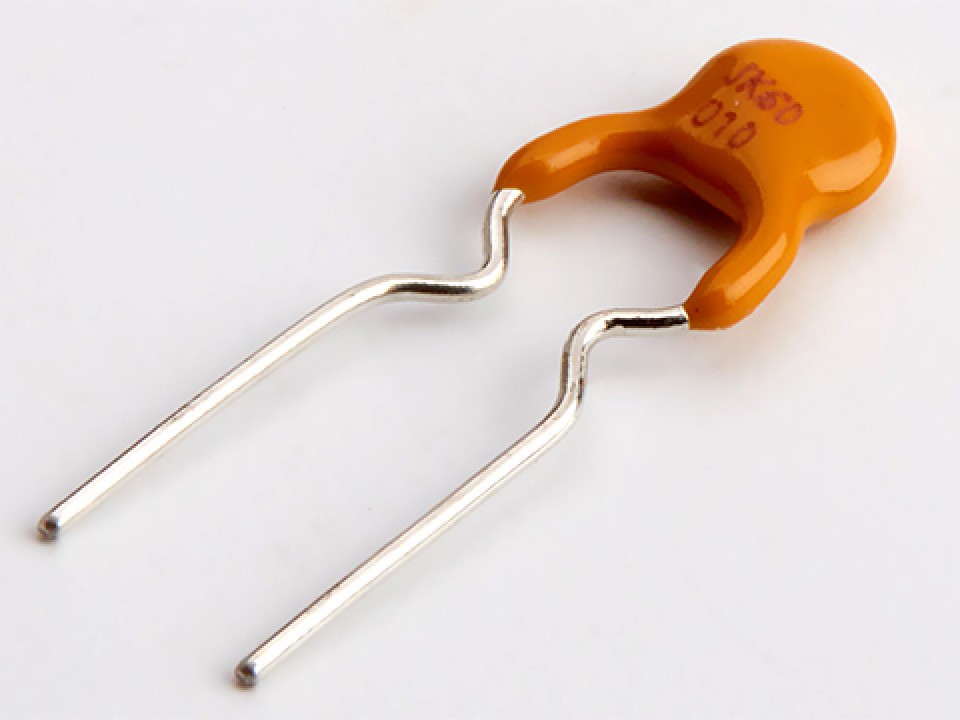

MF-R010 (JK60-010) 60В 0.1А самовост. предохранитель JR (арт. 210736)
У поставщика
ПроизводительJR
У поставщиков
19 000 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:19 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,50 |
Описание
Самовосстанавливающийся предохранитель JR модели MF-R010 (JK60-010) предназначен для защиты цепей от перегрузок по току и короткого замыкания. Рассчитан на номинальный ток 0.1 А и максимальное напряжение 60 В. При срабатывании автоматически возвращается в рабочее состояние после устранения неисправности, что исключает необходимость замены. Применяется в блоках питания, зарядных устройствах и другой низковольтной электронике.
Технические характеристики
| Тип | Polymer PTC Resettable Fuse |
| Форма | Fig 1 |
| Тип | PTC Resettable Fuse |
| Ток | 0.1 А |
| Маркировка | JK60-010 |
| Корпус | Radial leaded |
| Тип монтажа | THT |
| Lead size | 24 AWG / Φ0.5mm |
| Упаковка | 1000 pcs/bag or 2000 pcs/box |
| Размеры | A max: 5.5mm; B max: 9.5mm; C max: 3.0mm; D typ: 5.1mm |
| Сечение провода | 24AWG |
| Макс. ток | 40A |
| Ток макс., А | 40A |
| Макс. напряжение | 60V DC |
| Артикул | JK60-010 |
| Макс. напряжение | 60V DC |
| Current hold | 0.1A |
| Current trip | 0.3A |
| Класс горючести | UL94V-0 |
| Без галогенов | Да |
| Ток удержания | 0.10A |
| Расстояние между выводами | 5.1mm typical |
| Время срабатывания | 5.0s max at 0.5A |
| Ток срабатывания | 0.30A |
| Монтаж | Выводной |
| Диаметр вывода | 0.5mm |
| Материал выводов | Tinned metal |
| Тип упаковки | Radial leaded |
| Сопротивление макс. | 7.5Ω |
| Мин. сопротивление | 2.5Ω |
| Соотв. RoHS | Да |
| Размеры корпуса | A max: 5.5mm; B max: 9.5mm; C max: 3.0mm; D typ: 5.1mm |
| Огнестойкость | UL94 V-0 |
| Сертификаты | UL, TUV |
| Thermal derating | At 25C: 0.10A; At 85C: 0.04A |
| Рассеиваемая мощность | 0.38W |
| Усл. пайки | Wave soldering: 240°C to 270°C, ≤5s, lead to bottom ≥6mm; Manual soldering: 280°C to 300°C, ≤2s, lead to bottom ≥6mm |
| Напряжение | 60 В |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -40°C to 85°C |
| Диап. раб. темп. | -40°C to 85°C |
