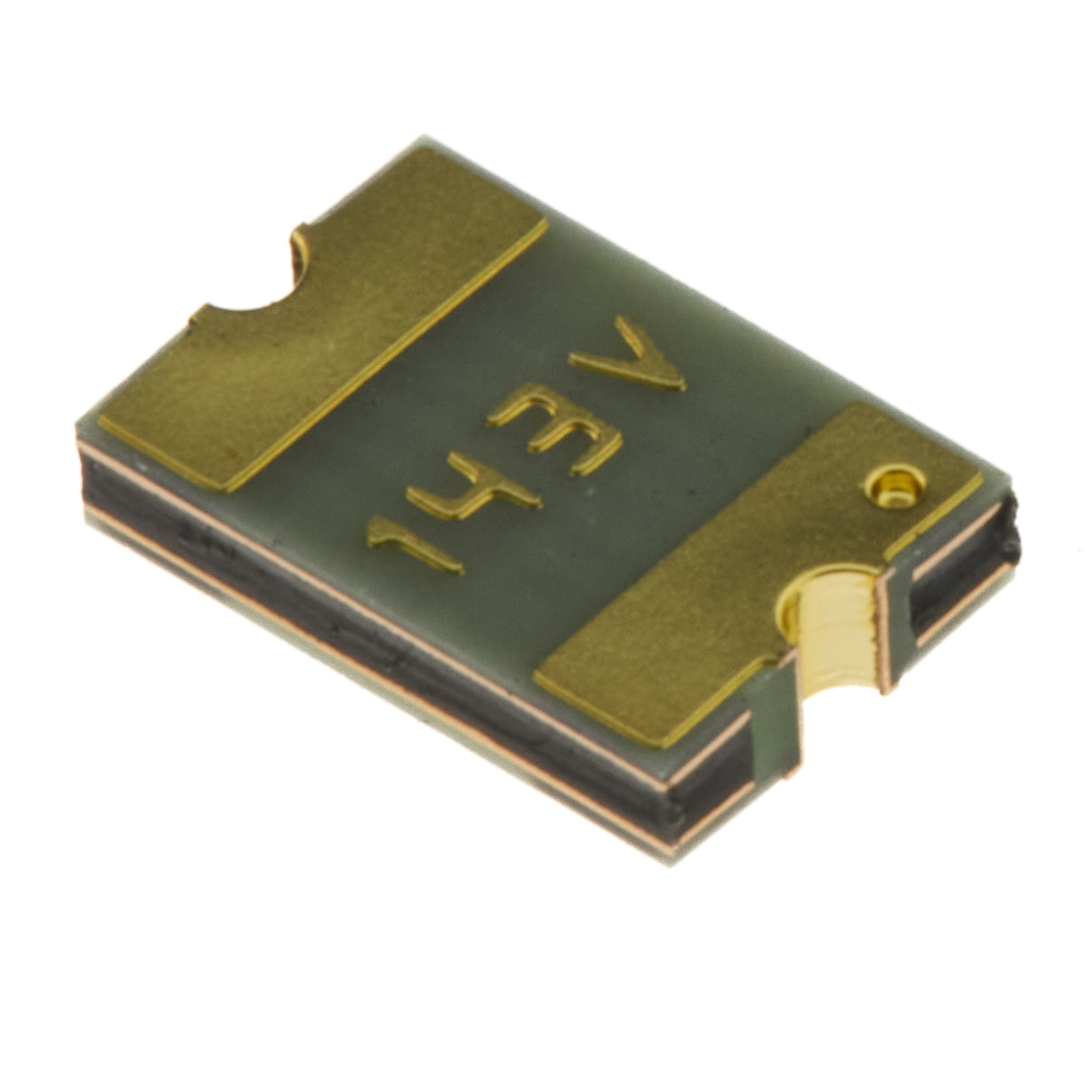

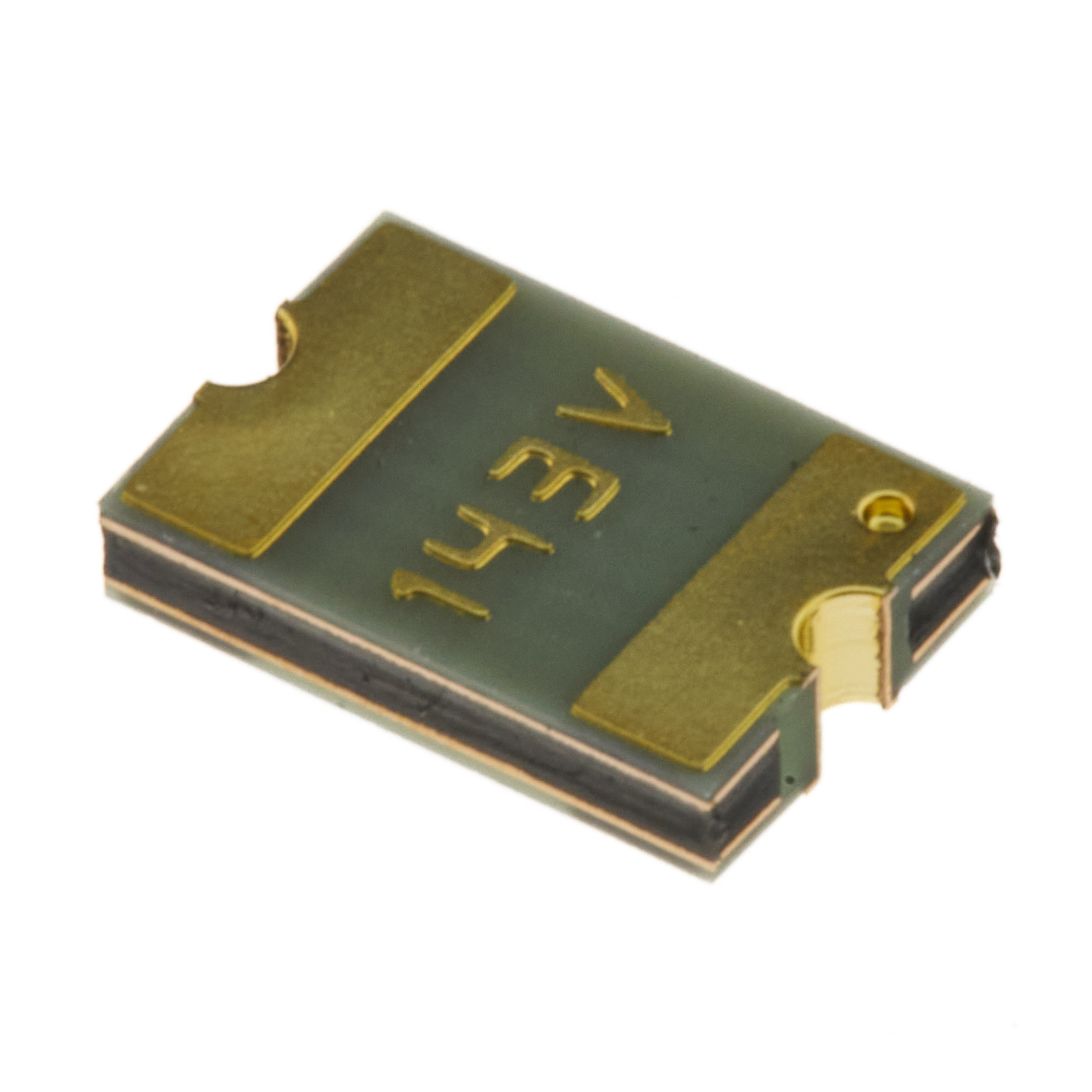

Предохранитель MF-MSMF014-2
В наличии
На своём складе
50 шт.
Норм. уп.: 1
У поставщиков
53 586 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,43 |
| от 200 | 3,30 |
| от 400 | 3,21 |
| от 1 000 | 3,16 |
Цены поставщиков
Склад 13
В наличии:44 945 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 104 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,69 |
| от 843 | 5,85 |
| от 1 500 | 5,28 |
| от 4 500 | 4,78 |
| от 7 500 | 4,50 |
Склад 12
В наличии:7 001 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 100 | 4,35 |
| от 1 000 | 4,03 |
Склад 14
В наличии:1 638 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 500 | 5,44 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,47 |
| от 459 | 8,00 |
| от 771 | 7,18 |
| от 1 279 | 6,52 |
| от 2 148 | 6,07 |
Описание
Самовосстанавливающийся предохранитель MF-MSMF014-2 от Bourns. Компонент рассчитан на ток срабатывания 0,14 А и напряжение до 60 В, выпускается в компактном корпусе для поверхностного монтажа. Подходит для защиты цепей в бытовой электронике, телекоммуникационном оборудовании и компьютерной периферии.
Технические характеристики
| Imax | 40A |
| Тип | PTC Resettable Fuse |
| Vmax | 60V |
| Ihold | 0.14A |
| Itrip | 0.34A |
| Модель | MF-MSMF014 |
| Стиль | 1 |
| Серия | MF-MSMF |
| Корпус | 1812 SMT |
| Тип монтажа | SMD |
| Footprint | 1812 |
| Вибрация | MIL-STD-883C, Method 2007.1 Condition A |
| Размеры | 4.37-4.73mm x 3.07-3.41mm x 0.70-1.10mm |
| Описание | PTC Resettable Fuse |
| Ток, А | 40 |
| Макс. напряжение | 60V |
| Артикул | MF-MSMF014-2 |
| TUV approved | Да |
| Применение | Overcurrent and overtemperature protection of automotive electronics, Hard disk drives, PC motherboards, PC peripherals, Point-of-sale (POS) equipment, PCMCIA cards, USB port protection - USB 2.0, 3.0 & OTG, HDMI 1.4 Source protection |
| CUL approved | Да |
| Без галогенов | Да |
| Ток срабатывания | 1.5A |
| Passive aging | +85°C, 1000 hours, ±5% typical resistance change |
| Паяемость | 245°C ±5°C, 5 seconds, 95% min coverage |
| Термоудар | -40°C to +85°C, 20 times, ±10% typical resistance change |
| Humidity aging | +85°C, 85% RH, 1000 hours, ±5% typical resistance change |
| Соотв. RoHS | Да |
| Trip endurance | Vmax, Imax, 48 hours |
| Dimension a max | 4.73mm |
| Dimension a min | 4.37mm |
| Dimension b max | 3.41mm |
| Dimension b min | 3.07mm |
| Dimension c max | 1.10mm |
| Dimension c min | 0.70mm |
| Resistance rmin | 0.4Ohm |
| Trip cycle life | Vmax, Imax, 100 cycles |
| Resistance r1max | 6.5Ohm |
| Time to trip max | 0.15s |
| Материал клеммы | Electroless Ni under immersion Au |
| AEC Q200 compliant | Да |
| Agency recognition | cUL E174545, TÜV R50256634, AEC-Q200 |
| Класс ЭСР | Class 6 (per AEC-Q200-2, HBM) |
| Solvent resistance | MIL-STD-202, Method 215 |
| Hold current at 23C | 0.14A |
| Trip current at 23C | 0.34A |
| Макс. влажн. хр. | 70% RH |
| Time to trip at 1.5A | 0.15s |
| Power dissipation typ | 0.8W |
| Resistance max at 23C | 6.5Ω |
| Resistance min at 23C | 0.4Ω |
| Макс. темп. хр. | 40°C |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Диап. раб. темп. | -40°C to +85°C |
| Solder reflow compatibility | Pb and Pb-free |
| Максимально допустимый ток,А | 40 |
| Максимальное рабочее напряжение,В | 60 |
| Максимальный ток, не приводящий к срабатыванию, I hold,А | 0.14 |
| Минимальный ток, приводящий к срабатыванию (скачку сопротивления), I trip,А | 0.34 |
| Тип предохранителя | Самовосстанавливающиеся |
