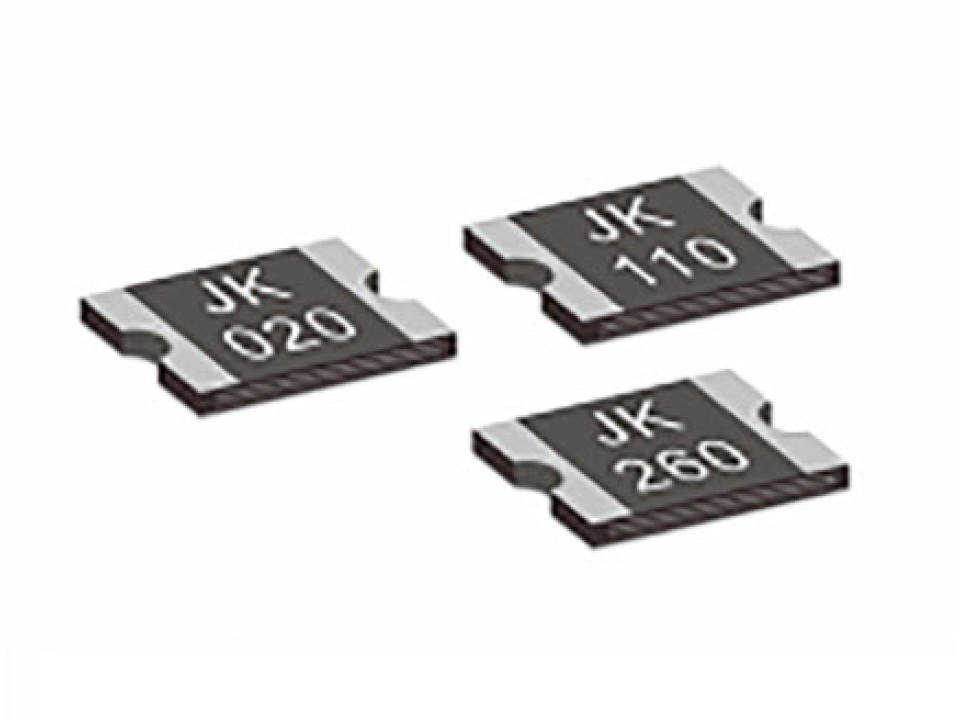

MF-MSMF010-2 (SMD1812-010) 1812 0.1А 60В SMD самовост. предохранитель JR (арт. 210820)
У поставщика
ПроизводительJR
КатегорияЧип предохранители
У поставщиков
19 500 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 29
В наличии:19 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,67 |
Описание
Это самовосстанавливающийся предохранитель (PTC-резистор) от производителя JR в миниатюрном SMD-корпусе 1812. Компонент рассчитан на номинальный ток срабатывания 0.1 А и максимальное напряжение 60 В. Предназначен для защиты цепей от перегрузок и коротких замыканий, автоматически восстанавливая проводимость после устранения неисправности. Широко применяется в портативной электронике, телекоммуникационном оборудовании и блоках питания.
Технические характеристики
| RoHS | Compliant & Halogen Free |
| Тип | PTC Resettable Fuse |
| Модель | JK-mSMD010-60 (equivalent to MF-MSMF010-2) |
| Тип | самовосстанавливающийся предохранитель |
| Ток | 0.1 А |
| Маркировка | JK010 |
| Корпус | 1812 |
| Тип монтажа | SMD |
| Размеры | Width max: 3.41mm; Width min: 3.07mm; Макс. высота: 1.00mm; Height min: 0.50mm; Макс. длина: 4.73mm; Мин. длина: 4.37mm; Terminal pad width min: 0.30mm; Terminal pad length min: 0.15mm |
| Макс. напряжение | 60Vdc |
| Current hold | 0.10A |
| Current trip | 0.30A |
| Время срабатывания | 1.50s at 0.5A |
| Корпус | 1812 |
| Монтаж | SMD |
| Паяемость | Meets EIA RS 186-9E and ANSI/J-STD-002 Category 3 |
| Сопротивление макс. | 15.000Ω (post reflow) |
| Мин. сопротивление | 0.750Ω |
| Сертификаты | UL, CSA, TUV |
| Thermal derating | 0°C: 0.12A; 25°C: 0.10A; 40°C: 0.08A; 50°C: 0.07A; 60°C: 0.06A; 70°C: 0.05A; 85°C: 0.03A; -20°C: 0.14A; -40°C: 0.16A |
| Fault current max | 100A |
| Рассеиваемая мощность | не указано |
| Материал клеммы | Tin-Plated Nickle-copper |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Напряжение | 60 В |
