Преобразователь DC/DC на печатную плату изолированный 3.3В 606мА 2Вт
У поставщика
ПроизводительMURATA PS
КатегорияИсточники питания
У поставщиков
14 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:14 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 655,91 |
| от 2 | 655,91 |
Описание

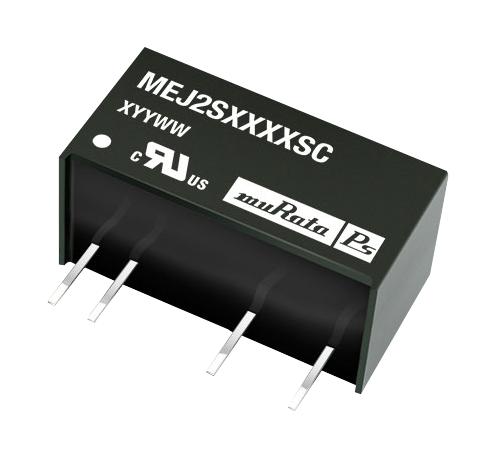

MEJ2S0303SC — изолированный DC/DC-преобразователь мощностью 2 Вт от Murata Power Solutions для монтажа на печатную плату. Модель обеспечивает стабилизированное выходное напряжение 3,3 В при токе до 606 мА. Компонент предназначен для гальванической развязки цепей в компактных блоках питания промышленной и телекоммуникационной электроники.
Технические характеристики
| MTTF | 3910 kHrs |
| Мощность, Вт | 2W |
| Особенности | RoHS compliant, Basic/supplementary isolation, Power density 0.81W/cm³, Single output, UL 94V-0 package material, Footprint 1.96 cm², Fully encapsulated with toroidal magnetics, Pin compatible with MEV, NMV, NMK, NMJ series |
| Тип монтажа | THT |
| Номинал предохранителя | 2A |
| Тип упаковки | SIP-7 |
| Мин. КПД | 67% |
| Тип. КПД | 70% |
| Вых. ток | 606mA |
| Вых. напряжение | 3.3V |
| Одобр. безоп. | UL 60950 (basic/supplementary), UL 60601 (pending) |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Выход 1, В | 3.3 |
| Макс. вх. напр. | 3.63V |
| Мин. входное напряжение | 2.97V |
| Ном. входное напряжение | 3.3V |
| Напр. изоляции | 5.2kVDC |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Макс. регулировка линии | 1.2% |
| Стаб. по линии тип. | 1.0% |
| Макс. регулировка нагрузки | 17% |
| Типовая регулировка нагрузки | 14.2% |
| Макс. темп. вывода | 260°C |
| Макс. пульсации и шум | 55mVp-p |
| Пульсации и шум тип. | 38mVp-p |
| Входной ток при полной нагрузке | 756mA |
| Типовая частота переключения | 45kHz |
| Сопротивление изоляции мин. | 1GΩ |
| Типовая изоляционная емкость | 4pF |
| Lead temperature duration | 10 seconds |
| Input reflected ripple max | 140mA |
| Input reflected ripple typ | 100mA |
| Case temp rise above ambient | 33°C |
| Short circuit protection duration | 10 minutes |
| Напряжение питания, В | 3.3 |
