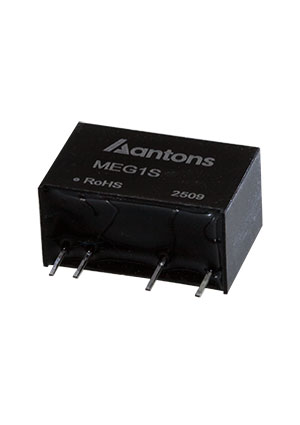

MEG1S-2405, DC/DC Unregulated H2405S-1WR3 = H2405S-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
990 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:990 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 207,00 |
| от 5 | 196,68 |
Описание
MEG1S-2405 — это DC/DC преобразователь от ANTONS POWER. Модель имеет нестабилизированный выход 5 В, мощность 1 Вт и КПД до 76%. Устанавливается в корпус SIP7 с шагом выводов 2,54 мм, охлаждение свободное конвекционное. Подходит для применения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Охлаждение | free air convection |
| Корпус | SIP7 |
| Горячая замена | Нет |
| Тип монтажа | THT |
| Кол-во выводов | 7 |
| Шаг выводов | 2.54mm |
| Вибрация | 10-150Hz, 5G, 0.75mm |
| Размеры | 19.50mm x 9.80mm x 12.50mm |
| Вес тип. | 4.2g |
| Mtbf at 25c | >19,360,000 hours |
| Ном. мощность | 1W |
| Вх. фильтр | capacitor |
| Корпус | SIP-7 |
| Материал корпуса | black plastic UL94-V0 |
| Тип. КПД | 76% |
| Вых. напряжение | 5V |
| Соотв. RoHS | Да |
| Гарантия, лет | 3 |
| Рег. линии | ±1.5% |
| Design standards | EN/IEC 62368-1, EN/ES 60601-1 |
| Выход 1, В | 5 |
| Стандарт помехоуст. | EN 60601-1-2, CISPR 11 Class B with external circuit |
| Макс. импульсное напряжение | 30VDC |
| Мин. импульсное напряжение | -0.7VDC |
| Стандарт излучения | CISPR32, EN55032 Class B with external circuit |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 4mA |
| Макс. емк. нагр. | 220μF |
| Диап. вх. напр. | 21.6V to 26.4V |
| Типовая регулировка нагрузки | 20% |
| Isolation voltage ac | 4200VAC |
| Isolation voltage dc | 6000VDC |
| Ном. вх. напр. | 24V |
| Тип корпуса | SIP-7 |
| Creepage clearance min | 5mm |
| Пульсации вых. макс. | 150mVp-p |
| Тип. пульсации/шум на выходе, мВп-п | 100mVp-p |
| Типовая частота переключения | 220kHz |
| Темп. коэф. | ±0.02%/°C |
| Сопротивление изоляции мин. | 1000MΩ |
| Стойкость выводов к пайке | 300°C for 10 sec |
| Защита от КЗ | continuous, automatic recovery |
| Тип. нагрев корпуса | 25°C |
| Типовой входной ток без нагрузки | 10mA |
| Типовая изоляционная емкость | 4pF |
| Диап. темп. хр. | -55°C to +125°C |
| Типовой входной ток при полной нагрузке | 56mA |
| Диап. раб. темп. | -40°C to +105°C |
| Patient leakage current max | 2μA |
| Derating full load temperature | 70°C |
| Напряжение питания, В | 24 |
