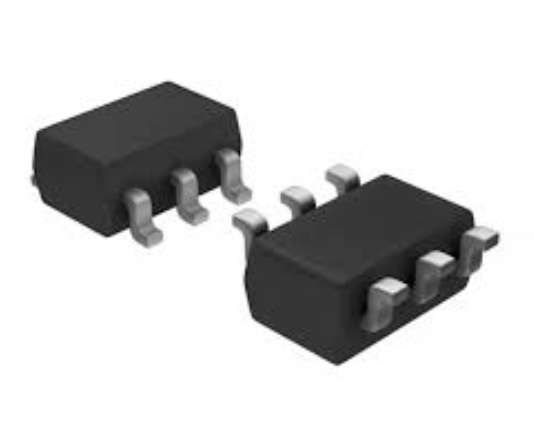

Преобразователь ME3116AM6G
У поставщика
У поставщиков
6 065 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:3 065 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,30 |
| от 260 | 13,27 |
| от 442 | 12,12 |
| от 728 | 11,21 |
| от 1 213 | 10,58 |
Склад 13
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,62 |
| от 112 | 15,77 |
| от 223 | 14,24 |
| от 446 | 13,06 |
| от 892 | 12,20 |
Описание
Преобразователь напряжения MICRONE ME3116AM6G — это DC-DC понижающий регулятор в компактном корпусе SOT23-6 для поверхностного монтажа. Работает при входном напряжении от 4,75 до 40 В, выдаёт ток до 1 А с КПД до 90% и частотой переключения 550 кГц. Оснащён защитой от короткого замыкания и тепловым отключением при 160°C. Подходит для промышленной автоматики, бытовой электроники и систем питания с широким диапазоном входного напряжения.
Технические характеристики
| ЭСР HBM | 2kV |
| Корпус | SOT23-6 |
| Тип монтажа | SMD |
| Макс. КПД | 90% |
| Мин. время включения | 100ns |
| Напряжение обратной связи | 0.8V |
| Lead temperature | 300°C |
| Тепловая защита | 160°C |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 4.75V |
| Uvlo on threshold | 4.4V |
| Макс. коэффициент заполнения | 94% |
| Maximum efficiency | 90% |
| Макс. вых. ток | 1A |
| Uvlo off threshold | 3.7V |
| Диап. вх. напр. | 4.75V to 40V |
| Частота перекл. | 550kHz |
| Feedback voltage max | 0.812V |
| Feedback voltage min | 0.788V |
| Switch current limit | 1.2A |
| En shutdown threshold | 2V |
| Feedback bias current | 0.1μA |
| Switch resistance max | 1.6Ω |
| Uvlo threshold on min | 3.9V |
| Maximum duty cycle max | 94% |
| Maximum duty cycle min | 88% |
| Switch leakage current | 0.5μA |
| Uvlo threshold off min | 3.5V |
| Absolute max en voltage | 6V |
| Absolute max sw voltage | 45V |
| Short circuit frequency | 140kHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Shutdown current typical | 0.7μA |
| Switch on resistance max | 1.6Ω |
| Switch on resistance typ | 0.9Ω |
| En shutdown threshold min | 4V |
| Ток покоя тип. | 1.35mA |
| Диап. темп. хр. | -65°C to 150°C |
| Switch resistance typical | 0.9Ω |
| Uvlo threshold on typical | 4.4V |
| Ток покоя в выключенном состоянии | 0.7μA |
| Uvlo threshold off typical | 3.7V |
| Макс. напряжение питания | 45V |
| Switch voltage absolute max | 45V |
| En shutdown threshold rising | 2V |
| Quiescent current on no load | 1.35mA |
| Темп. тепловой защиты | 160°C |
| Absolute max feedback voltage | 5V |
| Feedback pin bias current max | 1μA |
| Switch voltage recommended max | 42V |
| Absolute max bs voltage above sw | 7V |
| Feedback pin bias current typical | 0.1μA |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Quiescent current on not switching | 1.3mA |
| Диапазон темп. перехода | -40°C to 125°C |
