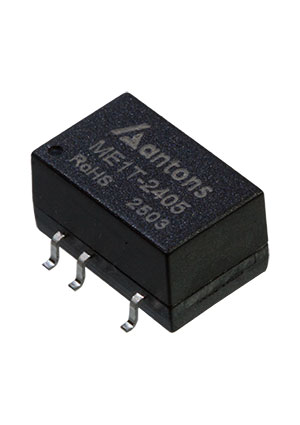

ME1T-0305, DC/DC Unregulated B0305XT-1WR3 = B0305XT-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
980 шт.
Норм. уп.: 5
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт107,96 ₽
Сумма5 398,00 ₽
В наличии980 шт
от 50 штюрлицам и ИП
50 шт · Склад 12 · 5 398,00 ₽
Описание
DC/DC преобразователь ANTONS POWER ME1T-0305 мощностью 1 Вт в SMD-корпусе. Входное напряжение 3.3 В, выходное 5 В, гальваническая изоляция 1500 В. Компактный размер 13.5x11x7.25 мм, КПД до 82%. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | >3,500,000 hours at 25°C |
| Вес | 1.6g |
| Тип монтажа | SMD |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| Размеры | 13.5x11x7.25mm |
| Ном. мощность | 1W |
| Вх. фильтр | capacitor |
| Тип корпуса | SMD |
| Корпус | SMD13.5x8.5 |
| Входное напряжение | 3.3VDC ±10% |
| Импульсное напряжение | -0.7~5VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Тип. КПД | 82% |
| Вых. напряжение | 5VDC |
| Рег. линии | ±1.2% for VIN change of ±1% |
| Рег. нагрузки | 10% typ (15% max) at IOUT=10% to 100% |
| Станд. безоп. | IEC/EN/UL 62368-1 |
| Влажн. хранения | 5~95% RH non-condensing |
| Выход 1, В | 5 |
| Напр. изоляции | 1500VDC |
| Конфиг. выводов | 1:GND, 2:VIN, 4:0V, 5:+VOUT, 8:NC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 0mA |
| Макс. емк. нагр. | 3000uF |
| Пульсации и шум выхода | 60mVp-p typ, 120mVp-p max |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Емк. изоляции | 20pF typ at 100kHz 0.1V |
| Тип корпуса | SMD13.5x8.5 |
| Точность выходного напряжения | see characteristic curves |
| Типовая частота переключения | 220kHz |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | continuous, automatic recovery |
| Типовой входной ток без нагрузки | 10mA |
| Диап. темп. хр. | -55~+125°C |
| Пиковая темп. оплавления | 217~245°C, max 60s |
| Типовой входной ток при полной нагрузке | 370mA |
| Диап. раб. темп. | -40~+105°C |
| Temperature rise case full load | 25°C typ |
| Напряжение питания, В | 3.3 |
