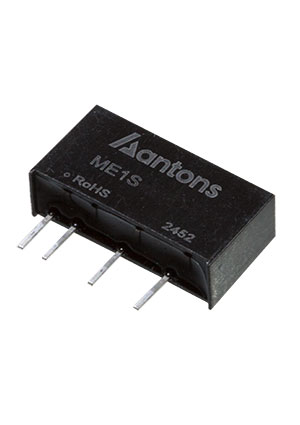

ME1S-0505, DC/DC Unregulated B0505LS-1WR3 = B0505LS-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
970 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:970 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,94 |
| от 5 | 84,97 |
| от 50 | 84,21 |
Описание
DC/DC-преобразователь ME1S-0505 от ANTONS POWER. Модель мощностью 1 Вт с выходным напряжением 5 В и током до 200 мА, выполнена в корпусе SIP7 для монтажа в отверстия. КПД до 86%, гальваническая изоляция 1500 В постоянного тока. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >3,500,000 hours at 25°C |
| Модель | ME1S-0505 |
| Вес | 2.1g typ |
| Корпус | SIP7 |
| Тип монтажа | THT |
| Размеры | 19.65 x 6.00 x 10.16 mm |
| Ном. мощность | 1W |
| Стандарт ЭМС | CISPR32, EN55032 Class B (with external circuit) |
| Корпус | SIP-7 |
| Материал корпуса | black plastic UL94-V0 |
| Метод охлаждения | free air convection |
| Тип. КПД | 86% |
| Вых. напряжение | 5V |
| Рег. линии | ±1.2% for ±1% Vin change |
| Рег. нагрузки | 8% typ |
| Стандарт безопасности | UL/EN/IEC 62368-1 |
| Выход 1, В | 5 |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 9VDC for 1s |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 4000μF |
| Диап. вх. напр. | 4.5V to 5.5V |
| Частота перекл. | 220kHz typ |
| Сопр. изоляции | 1000MΩ min |
| Входной ток без нагрузки | 3mA typ |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF typ |
| Тип корпуса | SIP-7 |
| Входной ток при полной нагрузке | 230mA typ |
| Пульсации вых. макс. | 100mVp-p |
| Output ripple noise typ | 45mVp-p |
| Темп. коэф. | ±0.03%/°C |
| Pin configuration single | 1: Vin, 2: GND, 4: 0V, 6: +Vout |
| Защита от КЗ | continuous, automatic recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +105°C |
| Напряжение питания, В | 5 |
