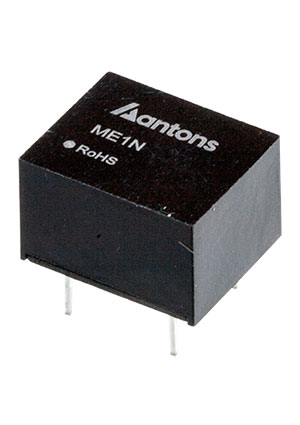

ME1N-0505, DC/DC Unregulated B0505D-1WR3 = B0505D-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
50 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 5 | 103,62 |
Описание
DC/DC преобразователь ME1N-0505 от ANTONS POWER — это изолированный модуль мощностью 1 Вт в корпусе DIP8. Устройство имеет нестабилизированный одноканальный выход 5 В, КПД до 86% и встроенную защиту от короткого замыкания. Подходит для гальванической развязки цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTTF | >3,500,000 hours |
| Alias | B0505D-1WR3 |
| Модель | ME1N-0505 |
| Вес | 1.6g |
| Охлаждение | Free air convection |
| Корпус | DIP8 |
| Особенности | unregulated single output, continuous short circuit protection, high efficiency, small no load input current, RoHS compliant, 3 year warranty |
| Тип монтажа | THT |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| Размеры | 11.5mm x 9.8mm x 6mm |
| Ном. мощность | 1W |
| Корпус | SIP-8 |
| Материал корпуса | Black plastic UL94-V0 |
| ЭМС излучение | CISPR32, EN55032 Class B (with external circuit) |
| Входное напряжение | 5VDC ±10% |
| Тип. КПД | 86% |
| Вых. напряжение | 5VDC |
| Рег. линии | ±1.2% for 1% VIN change |
| Рег. нагрузки | 8% (10%-100% load) |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Выход 1, В | 5 |
| Напр. изоляции | 1.5KVDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 4000uF |
| Input surge voltage | -0.7VDC to 9VDC for 1s |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 20pF |
| Тип корпуса | SIP-8 |
| Пульсации вых. макс. | 100mVp-p |
| Output ripple noise typ | 45mVp-p |
| Типовая частота переключения | 220kHz |
| Темп. коэф. | ±0.03%/°C |
| Стойкость выводов к пайке | 300°C for 10s |
| Макс. ток хол. хода | 15mA |
| Ток входа без нагрузки типовой | 3mA |
| Диап. темп. хр. | -55°C to +125°C |
| Temperature rise case typ | 25°C |
| Тип. входной ток полн. нагр. | 230mA |
| Диап. раб. темп. | -40°C to +105°C |
| Напряжение питания, В | 5 |
