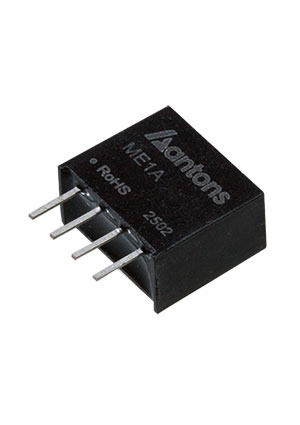

ME1A-2405, DC/DC Unregulated B2405S-1WR3 = B2405S-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
5 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,14 |
| от 5 | 98,14 |
Описание
DC/DC-преобразователь ME1A-2405 от ANTONS POWER. Модель работает от входа 24 В постоянного тока и выдаёт стабильные 5 В при мощности 1 Вт, КПД достигает 87%. Компонент выполнен в корпусе SIP4 для монтажа в отверстия и рассчитан на наработку более 3,5 млн часов. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >3,500,000 hours at 25°C |
| Вывод 1 | GND |
| Вывод 2 | VIN |
| Вывод 3 | 0V |
| Вывод 4 | +VOUT |
| Вес | 1.6g |
| Корпус | SIP4 |
| Immunity | IEC/EN61000-4-2 air ±8kV, contact ±6kV |
| Тип монтажа | THT |
| Размеры | 11.6x6.0x10.2mm |
| Вх. фильтр | capacitor |
| Модель | ME1A-2405 |
| Вых. мощность | 1W |
| Корпус | SIP-4 |
| Материал корпуса | black plastic UL94-V0 |
| Станд. ЭМС | CISPR32, EN55032 Class B with external circuit |
| Входное напряжение | 24VDC ±10% |
| Метод охлаждения | free air convection |
| Тип. КПД | 87% |
| Вых. напряжение | 5VDC |
| Рег. линии | ±1.2% (for all except ±1.5% for 3.3VOUT) |
| Рег. нагрузки | ±8% (for others), ±10% for 3.3VOUT |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Выход 1, В | 5 |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 30VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 4000μF |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Тип корпуса | SIP-4 |
| Пульсации вых. макс. | 100mVp-p |
| Output ripple noise typ | 45mVp-p |
| Точность выходного напряжения | see characteristic curves |
| Типовая частота переключения | 220kHz |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | continuous, automatic recovery |
| Макс. ток х.х. | 15mA |
| Типовой входной ток без нагрузки | 3mA |
| Типовая изоляционная емкость | 20pF |
| Диап. темп. хр. | -55°C to +125°C |
| Типовой входной ток при полной нагрузке | 50mA |
| Диап. раб. темп. | -40°C to +105°C |
| Напряжение питания, В | 24 |
