ME1A-1515, DC/DC Unregulated B1515S-1WR3 = B1515S-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
40 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,26 |
| от 5 | 92,63 |
| от 50 | 91,41 |
Описание

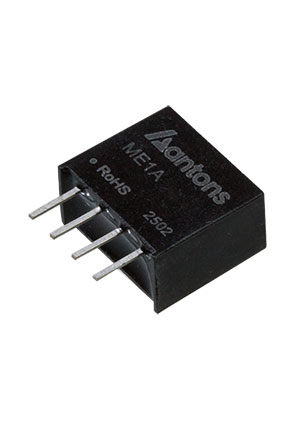

DC/DC-преобразователь ME1A-1515 от ANTONS POWER. Модель выдаёт стабилизированные 15 В постоянного тока при мощности 1 Вт, выполнена в корпусе SIP4 для монтажа в отверстия. Устройство имеет высокую надёжность (MTBF более 3,5 млн часов) и защиту от перенапряжения до 21 В. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | >3,500,000 hours at 25°C |
| Модель | ME1A-1515 |
| Вес | 1.6g typical |
| Корпус | SIP4 |
| Тип монтажа | THT |
| Гарантия | 3 years |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| Размеры | 11.6 x 6.0 x 10.2 mm |
| Номинальная мощность | 1W |
| Помехоустойчивость | IEC/EN61000-4-2: air ±8kV, contact ±6kV |
| Вх. фильтр | capacitor |
| Корпус | SIP-4 |
| Материал корпуса | black plastic, UL94-V0 |
| ЭМС излучение | CISPR32, EN55032 Class B with external circuit |
| Импульсное напряжение | -0.7V to 21VDC for 1s max |
| Метод охлаждения | free air convection |
| Вых. напряжение | 15VDC |
| Pin assignment | 1: GND; 2: VIN; 3: 0V; 4: +VOUT |
| Соотв. RoHS | Да |
| Рег. линии | ±1.2% for others (excluding 3.3V output) |
| Рег. нагрузки | 8% to 15% for others (excluding 3.3V output) |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Влажн. хранения | 5% to 95% RH non-condensing |
| Выход 1, В | 15 |
| Напр. изоляции | 1500VDC |
| Типовой КПД | 89% |
| Макс. вых. ток | 67mA |
| Мин. выходной ток | 7mA |
| Макс. емк. нагр. | 680μF |
| Диап. вх. напр. | ±10% (13.5V to 16.5V) |
| Пульсации и шум выхода | 45mVp-p typical, 100mVp-p max |
| Частота перекл. | 220kHz typical |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Входной ток без нагрузки | 3mA typical, 15mA max |
| Ном. вх. напр. | 15VDC |
| Емк. изоляции | 20pF typical |
| Temperature rise case | 15°C typical at full load |
| Тип корпуса | SIP-4 |
| Входной ток при полной нагрузке | 78mA typical, 85mA max |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | continuous, automatic recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +105°C |
| Напряжение питания, В | 15 |
