ME1A-1505, DC/DC Unregulated B1505S-1WR3 = B1505S-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
37 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:37 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,26 |
| от 5 | 91,41 |
Описание

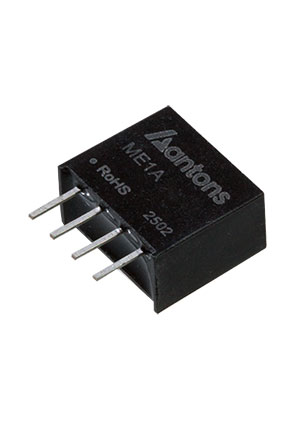

ME1A-1505 — это DC/DC преобразователь от ANTONS POWER. Модель имеет входное напряжение 15 В, выход 5 В и мощность 1 Вт в корпусе SIP4 для монтажа в отверстия. КПД достигает 85%, гальваническая изоляция — 1500 В. Подходит для применения в промышленной автоматике и вторичных источниках питания.
Технические характеристики
| Корпус | SIP4 |
| Горячая замена | Нет |
| Тип монтажа | THT |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| MTBF | >3,500,000 |
| Ном. мощность | 1W |
| Помехоустойчивость | IEC/EN61000-4-2, air ±8kV, contact ±6kV |
| Вх. фильтр | capacitor |
| Вес, г | 1.6 |
| Корпус | SIP-4 |
| Материал корпуса | black plastic UL94-V0 |
| Размеры мм | 11.6 x 6.0 x 10.2 |
| ЭМС излучение | CISPR32, EN55032 Class B with external circuit |
| Входное напряжение | 15VDC ±10% |
| Метод охлаждения | free air convection |
| Тип. КПД | 85% |
| Вых. напряжение | 5VDC |
| Рег. линии | ±1.2% |
| Рег. нагрузки | 8% to 15% |
| Выход 1, В | 5 |
| Напр. изоляции | 1500VDC |
| Конфиг. выводов | Pin1: GND; Pin2: VIN; Pin3: 0V; Pin4: +VOUT |
| Макс. импульсное напряжение | 21VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 4000uF |
| Сертиф. безоп. | UL/EN/IEC 62368-1 |
| Тип корпуса | SIP-4 |
| Пульсации вых. макс. | 100mVp-p |
| Output ripple noise typ | 45mVp-p |
| Типовая частота переключения | 220KHz |
| Темп. коэф. | ±0.03%/°C |
| Сопротивление изоляции мин. | 1000MΩ |
| Защита от КЗ | continuous, automatic recovery |
| Макс. ток х.х. | 15mA |
| Типовой входной ток без нагрузки | 3mA |
| Типовая изоляционная емкость | 20pF |
| Диап. темп. хр. | -55°C to +125°C |
| Макс. входной ток при полной нагрузке | 85mA |
| Input current full load min | 78mA |
| Типовой входной ток при полной нагрузке | 78mA |
| Диап. раб. темп. | -40°C to +105°C |
| Отраж. пульс. ток тип. | 15mA |
| Напряжение питания, В | 15 |
