ME1A-1503, DC/DC Unregulated B1503S-1WR3 = B1503S-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
75 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:75 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,77 |
| от 5 | 80,75 |
Описание

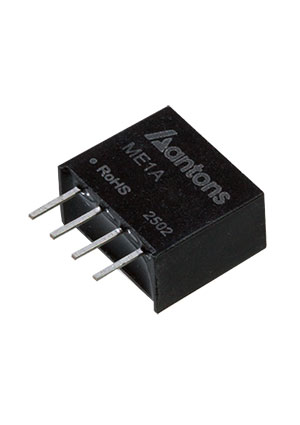

DC/DC-преобразователь ME1A-1503 от ANTONS POWER. Модель B1503S-1WR3 выдает стабилизированные 3.3 В, КПД до 85%, выполнена в корпусе SIP4 для монтажа в отверстия. Устройство защищено от электростатических разрядов до ±8 кВ и работает в широком диапазоне условий. Применяется в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | >3,500,000 hours |
| Тип | DC/DC Converter |
| Модель | ME1A-1503 |
| Вывод 1 | GND |
| Вывод 2 | V_IN |
| Вывод 3 | 0V |
| Вывод 4 | +V_OUT |
| Вес | 1.6g |
| Охлаждение | Free air convection |
| Корпус | SIP4 |
| Immunity | IEC/EN61000-4-2 (air ±8kV, contact ±6kV) |
| Тип монтажа | THT |
| Топология | Unregulated |
| Emissions | CISPR32, EN55032 Class B with external circuit |
| Размеры | 11.6x6.0x10.2mm |
| Вх. фильтр | Capacitor |
| Корпус | SIP-4 |
| Материал корпуса | Black plastic UL94-V0 |
| Тип. КПД | 85% |
| Вых. напряжение | 3.3V |
| Рег. линии | ±1.2% to ±1.5% |
| Рег. нагрузки | 8% to 20% |
| Макс. вых. мощность | 1W |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Влажн. хранения | 5% to 95% RH |
| Выход 1, В | 3.3 |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 4000µF |
| Диап. вх. напр. | 13.5V to 16.5V |
| Темп. хранения | -55°C to +125°C |
| Сопр. изоляции | 1000MΩ |
| Ном. вх. напр. | 15V |
| Емк. изоляции | 20pF |
| Раб. температура | -40°C to +105°C |
| Тип корпуса | SIP-4 |
| Пульсации вых. макс. | 100mVp-p |
| Output ripple noise typ | 45mVp-p |
| Точность выходного напряжения | see curve |
| Типовая частота переключения | 220kHz |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | Continuous, automatic recovery |
| Макс. ток х.х. | 15mA |
| Типовой входной ток без нагрузки | 3mA |
| Макс. входной ток при полной нагрузке | 85mA |
| Типовой входной ток при полной нагрузке | 78mA |
| Напряжение питания, В | 15 |
