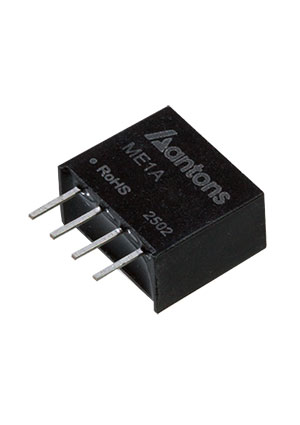

ME1A-0518, DC-DC-преобразователь 1Вт выход 18В, SIP 4 =AM1S-0518SZ
У поставщика
ПроизводительANTONS POWER
У поставщиков
4 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,33 |
| от 5 | 90,10 |
Описание
DC-DC-преобразователь мощностью 1 Вт от ANTONS POWER. Выходное напряжение 18 В при токе до 55,6 мА, изоляция 1500 В DC. Компонент выполнен в корпусе SIP4 для монтажа в отверстия и имеет КПД до 88%. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >3,500,000 hours (MIL-HDBK-217F, TA=25°C) |
| Вес | 1.6g typ |
| Корпус | SIP4 |
| Тип монтажа | THT |
| Размеры | 11.6 x 6.0 x 10.2 mm |
| Артикул | ME1A-0518 |
| Вх. фильтр | Capacitor |
| Вых. мощность | 1W |
| Корпус | SIP-4 |
| Станд. ЭМС | CISPR32, EN55032 Class B with external circuit; IEC/EN61000-4-2 air ±8kV, contact ±6kV |
| Тип. КПД | 88% (estimated for 5V input, 18V output) |
| Вых. напряжение | 18V |
| Рег. линии | ±1.2% for VIN change of ±1% (others); ±1.5% for 3.3V output |
| Рег. нагрузки | 8% to 15% for others; 10% to 20% for 3.3V output (IOUT=10% to 100%) |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Выход 1, В | 18 |
| Напр. изоляции | 1500VDC |
| Конфиг. выводов | Pin1: GND, Pin2: VIN, Pin3: 0V, Pin4: +VOUT |
| Макс. вых. ток | 55.6mA (calculated) |
| Мин. выходной ток | 5.6mA (10% of rated load, typical) |
| Макс. емк. нагр. | 560µF to 4000µF depending on output voltage; for 18V estimated ~620µF |
| Диап. вх. напр. | 4.5V to 5.5V (±10%) |
| Пульсации и шум выхода | 45mVp-p typ, 100mVp-p max (20MHz bandwidth) |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 220kHz typ |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF typ |
| Ток входа без нагрузки | 3mA to 15mA |
| Раб. температура | -40°C to +105°C |
| Тип корпуса | SIP-4 |
| Темп. коэф. | ±0.03%/°C |
| Отраженный пульсирующий ток | 15mA typ |
| Защита от КЗ | Continuous, automatic recovery |
| Напряжение питания, В | 5 |
