ME1A-0505, DC/DC Unregulated B0505S-1WR3 = B0505S-1WR3
У поставщика
ПроизводительANTONS POWER
У поставщиков
210 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:210 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 85,56 |
| от 5 | 85,56 |
Описание

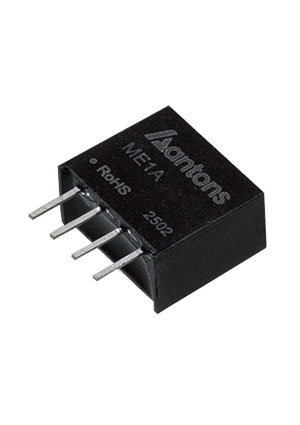

ME1A-0505 — это изолированный DC/DC преобразователь мощностью 1 Вт от ANTONS POWER. Модель выдает стабилизированные 5 В на выходе, выполнена в корпусе SIP4 для монтажа в отверстия и имеет КПД до 87%. Подходит для гальванической развязки цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | >3,500,000 hours |
| Модель | ME1A-0505 |
| Корпус | SIP4 |
| Горячая замена | Нет |
| Тип монтажа | THT |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y and Z |
| Вес тип. | 1.6g |
| Номинальная мощность | 1W |
| Помехоустойчивость | IEC/EN61000-4-2, air ±8kV, contact ±6kV |
| Вх. фильтр | Capacitor |
| Размер корпуса | 11.6 x 6.0 x 10.2 mm |
| Корпус | SIP-4 |
| Материал корпуса | Black plastic UL94-V0 |
| ЭМС излучение | CISPR32, EN55032 Class B with external circuit |
| Метод охлаждения | Free air convection |
| Тип. КПД | 87% |
| Вых. напряжение | 5V |
| Рег. линии | ±1.2% |
| Рег. нагрузки | 8-15% |
| Станд. безоп. | UL/EN/IEC 62368-1 |
| Выход 1, В | 5 |
| Напр. изоляции | 1500VDC |
| Конфиг. выводов | Pin1: GND; Pin2: VIN; Pin3: 0V; Pin4: +VOUT |
| Макс. импульсное напряжение | 9VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 4000µF |
| Диап. вх. напр. | 5V ±10% |
| Частота перекл. | 220kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 15°C |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Тип корпуса | SIP-4 |
| Диапазон влажности хранения | 5% to 95% |
| Пульсации вых. макс. | 100mVp-p |
| Output ripple noise typ | 45mVp-p |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.03%/°C |
| Стойкость выводов к пайке | 300°C for 10 sec at 1.5mm from case |
| Защита от КЗ | Continuous, automatic recovery |
| Макс. ток х.х. | 15mA |
| Типовой входной ток без нагрузки | 3mA |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Типовой входной ток при полной нагрузке | 230mA |
| Отраж. пульс. ток тип. | 15mA |
| Напряжение питания, В | 5 |
