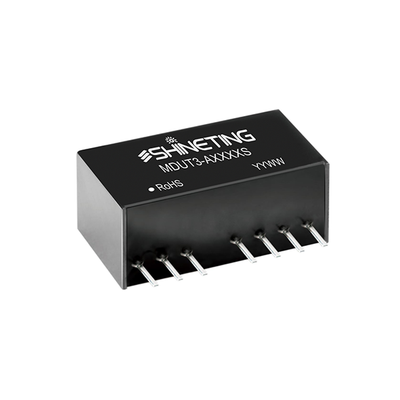

DC-DC преобразователь MDUT3-A2415S
Нет в наличии
Описание
DC-DC преобразователь MDUT3-A2415S от Shineting. Модель на 3 Вт в корпусе SIP-8 с КПД до 83% и дистанционным включением. Отличается высокой надёжностью (MTBF 1000k часов) и устойчивостью к электромагнитным помехам (CISPR32/EN55032 CLASS B). Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Mtbf | 1000 k hours |
| MTBF | 1000k hours |
| Тип | Преобразователь постоянного тока |
| Вес | 4.5g |
| Вес | 4.5g |
| Корпус | SIP-8 |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Габариты | 22.00 × 9.50 × 12.00 mm |
| Размеры | 22.00 × 9.50 × 12.00 mm |
| Устойчивость CS | IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A |
| Артикул | MDUT3-A2415S |
| Помехоустойчивость RS | IEC/EN61000-4-3 10 В/м, критерий качества A |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±2 кВ, критерий качества B |
| Стандарт ЭМС | CISPR32/EN55032 класс B |
| Устойчивость ESD | IEC/EN61000-4-2 контакт ±4 кВ, критерий качества B |
| Вх. фильтр | Capacitor filter |
| Вых. мощность | 3W |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant |
| Дистанционное вкл/выкл | Да |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 81% |
| Тип. КПД | 83% |
| Вых. ток | ±100mA |
| Вых. напряжение | ±15V |
| Устойчивость к импульсам | IEC/EN61000-4-5 между линиями ±2кВ, критерий качества B |
| Влажность хранения | 95 %RH |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 40mVp-p |
| Напряжение запуска | 18V |
| Напряжение изоляции | 1500 VDC |
| Макс. вх. напр. | 40V |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50V |
| Температура хранения | -55 to +125 °C |
| Частота переключения | 250 kHz |
| Макс. емк. нагр. | 330µF |
| Диап. вх. напр. | 18-36V |
| Частота перекл. | 250kHz |
| Отклонение при переходном процессе | ±2.5% typ, ±5% max |
| Сопр. изоляции | 1000MΩ |
| Стабилизация по сети | ±0.2% |
| Регулировка линии | ±2% |
| Основная нагрузочная регулировка | ±0.6% |
| Сторона нагр. рег. | ±3% |
| Макс. влажн. хр. | 95%RH |
| Точность напряжения макс. | ±3% |
| Точность напряжения мин. | ±1% |
| Ёмкость изоляции | 120 pF |
| Рабочая температура | -40 to +85 °C |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 120pF |
| Устойчивость к провалам напряжения | IEC/EN61000-4-29 0%, 70% perf. Criteria B |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/°C typ, ±0.03%/°C max |
| Время восстановления после переходного процесса | 0.5ms typ, 3ms max |
| Защита от КЗ | Continuous, self-recovery |
| Типовой входной ток без нагрузки | 20mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Типовой входной ток при полной нагрузке | 154mA |
| Отраж. пульс. ток тип. | 55mA |
| Макс. темп. пайки | +300°C |
| Сопротивление изоляции | 1000 MΩ |
| Выходной ток, А | 0,1 |
| Ёмкость, мкФ | 120 |
| КПД, % | 83 |
| Мощность, Вт | 3 |
