Документация
DC-DC, 1Вт, вход 12В (10.8…13.2В), выход 5В/20…200мА, ёмкостная нагр. макс. 1000мкф, изоляция 6000В DC, SIP7 19.7х7.1х11.5мм, -40...+95°С, долговременная защита от КЗ
У поставщика
ПроизводительMEAN WELL
КатегорияDC-DC преобразователи
У поставщиков
27 шт.
Норм. уп.: 24
Цены поставщиков
Склад 13
В наличии:21 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 416,51 |
| от 6 | 392,97 |
| от 12 | 373,80 |
| от 24 | 359,55 |
| от 48 | 348,94 |
Склад 16
В наличии:6 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 328,10 |
Описание

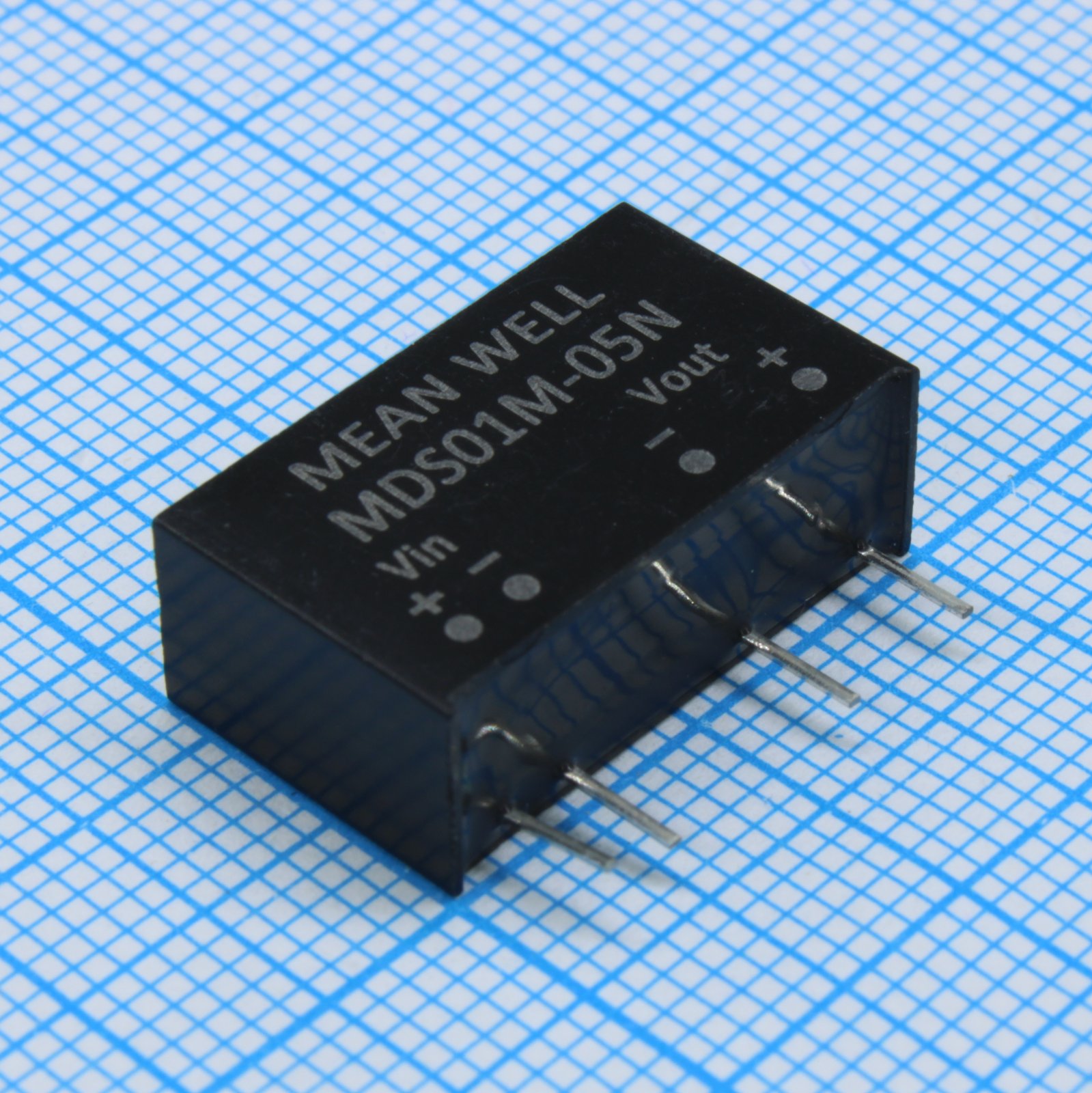

DC-DC преобразователь MEAN WELL MDS01M-05N мощностью 1 Вт предназначен для преобразования входного напряжения 12 В в стабилизированные 5 В. Модель выполнена в компактном корпусе SIP7 и отличается высокой гальванической изоляцией 6000 В DC. Устройство оснащено долговременной защитой от короткого замыкания и рассчитано на работу в расширенном температурном диапазоне от -40 до +95 °С.
Технические характеристики
| MTBF | 15000Khrs |
| Вес | 2.8g |
| Охлаждение | Free-air convection |
| Тип монтажа | Выводной |
| Кол-во выводов | 7 |
| Вибрация | 10~500Hz, 2G |
| КПД | 79% |
| Ном. мощность | 1W |
| Вх. фильтр | Internal capacitor |
| Корпус | SIP7 |
| Пульсации и шум | 100mVp-p |
| Материал корпуса | Non-conductive black plastic (UL 94V-0) |
| Вых. напряжение | 5V |
| Размеры | 19.7х7.1х11.5мм |
| Рег. линии | 1.2% for 1% input variation |
| Рег. нагрузки | ±15% |
| Ширина | 7.1mm |
| Помехоустойчивость ЭСР | Level 2 ±4KV contact, Level 3 ±8KV air |
| Станд. безоп. | IEC62368-1, UL62368-1, IEC60601-1, EAC TP TC 020/2011 |
| Влажн. хранения | 10%~95% RH non-condensing |
| Точность напряжения | ±5.0% |
| Рабочая влажность | 20%~90% RH non-condensing |
| Изоляция | 6000В DC |
| Мощность, Вт | 1 |
| Высота | 11.5mm |
| Длина | 19.7mm |
| Макс. вх. напр. | 13.2V |
| Мин. входное напряжение | 10.8V |
| Напр. изоляции | 6KVDC |
| Capacitor load max | 1000μF |
| Класс ЭМС излучения | Class A/B with external components |
| Устойчивость к импульсам | Level 1, 0.5KV Line to Ground |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Packaging tube qty | 24pcs |
| Частота перекл. | 30KHz |
| Макс. темп. корпуса | 105°C |
| Сопр. изоляции | 100M Ohms |
| Packaging carton qty | 2160pcs |
| Emc immunity ef burst | Level 1, 0.5KV/5KHz |
| ЭМС помехоустойчивость излучение | Level 2, 3V/m |
| Input protection fuse | 500mA Slow-Blow Type |
| Ном. вх. напр. | 12V |
| Емк. изоляции | 10pF |
| Помехоустойчивость кондуктивная | Level 2, 3V(e.m.f.) |
| Packaging carton weight | 9.5Kg |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | 0.02%/°C |
| Защита от КЗ | Continuous, automatic recovery |
| Макс. раб. темп. | 95°C |
| Мин. раб. темп. | -40°C |
| Температура пайки макс. | 260°C |
| Устойчивость к магнитному полю ЭМС | Level 1, 1A/m |
| Входное напряжение | 12В (10.8…13.2В) |
| Выходное напряжение | 5В |
| Рабочая температура | -40...+95°С |
| Макс. ёмкость нагрузки | 1000мкф |
| Макс. входное напряжение DC, В | 13,2 |
| Мин. входное напряжение DC, В | 10,8 |
