Документация
DC-DC, 1Вт, вход 5В (4.5…5.5В), выход 15В/7…67мА, ёмкостная нагр. макс. 220мкф, изоляция 6000В DC, SIP7 19.7х7.1х11.5мм, -40...+95°С, долговременная защита от КЗ
У поставщика
ПроизводительMEAN WELL
КатегорияDC-DC преобразователи
У поставщиков
466 шт.
Норм. уп.: 24
Цены поставщиков
Склад 16
В наличии:446 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 328,10 |
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 410,91 |
| от 6 | 387,68 |
| от 12 | 368,75 |
| от 24 | 354,69 |
| от 48 | 344,22 |
Описание

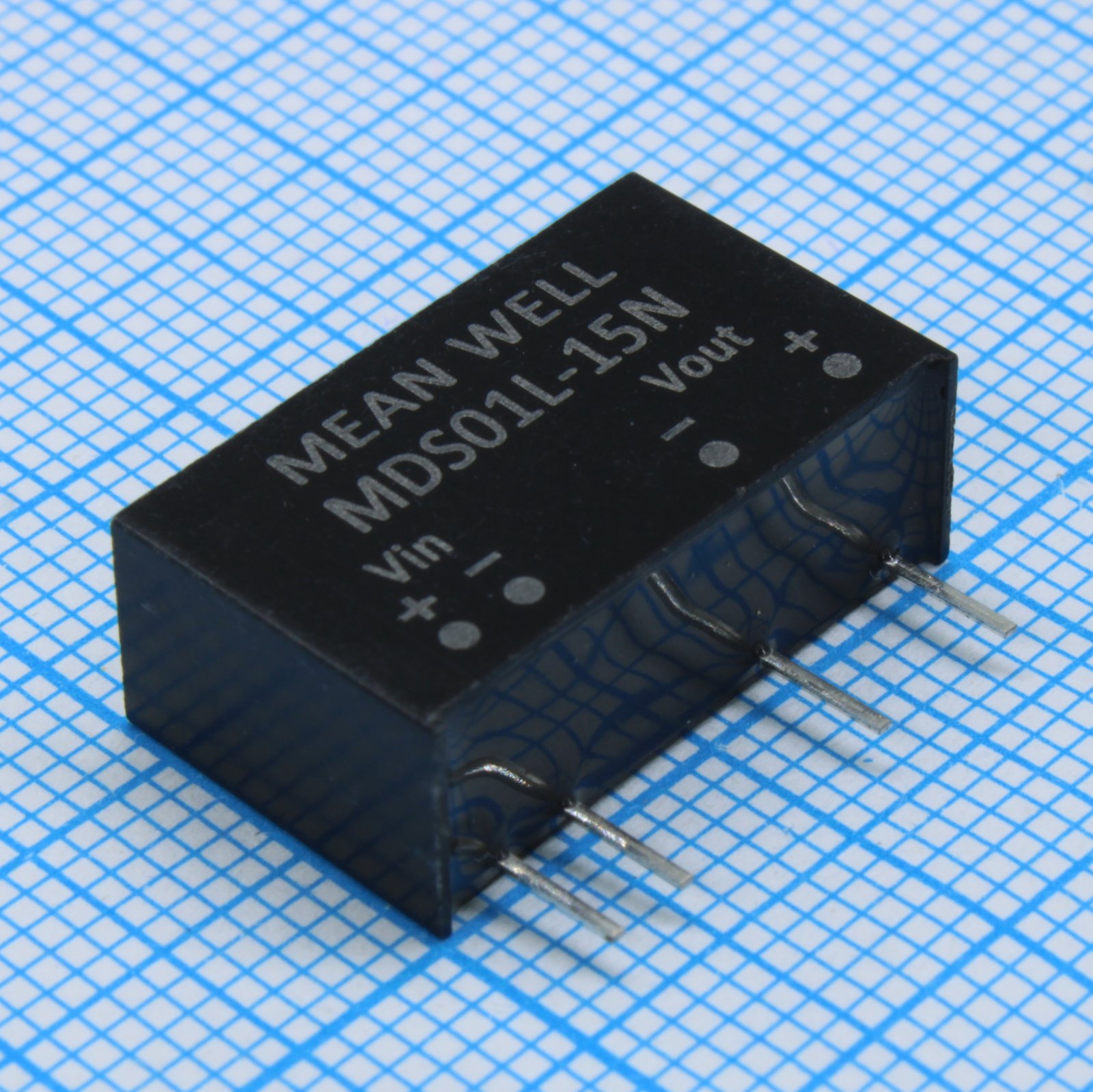

DC-DC преобразователь MEAN WELL MDS01L-15N мощностью 1 Вт предназначен для преобразования входного напряжения 5 В в стабилизированные 15 В на выходе. Модель отличается высокой гальванической развязкой 6000 В DC и долговременной защитой от короткого замыкания. Компонент выполнен в компактном корпусе SIP7 и рассчитан на работу в расширенном температурном диапазоне от -40 до +95 °C.
Технические характеристики
| MTBF | 15000Khrs |
| Вес | 2.8g |
| Охлаждение | Free-air convection |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis |
| Размеры | 19.7x7.1x11.5mm |
| КПД | 84% |
| Ном. мощность | 1W |
| Вх. фильтр | Internal capacitor |
| Пульсации и шум | 100mVp-p |
| Материал корпуса | Non-conductive black plastic (UL94V-0) |
| Вых. напряжение | 15V |
| Размеры | 19.7х7.1х11.5мм |
| Рег. линии | 1.2% for 1% input variation |
| Рег. нагрузки | ±10% |
| Температура корпуса | +105°C max |
| Fuse recommended | 500mA Slow-Blow |
| Станд. безоп. | IEC62368-1, UL62368-1, LVD IEC60601-1, EAC TP TC 020/2011 |
| Точность напряжения | ±5% |
| Изоляция | 6000В DC |
| Мощность, Вт | 1 |
| Напр. изоляции | 6000VDC |
| Capacitor load max | 220μF |
| Диап. вх. напр. | 4.5~5.5V |
| Темп. хранения | -55~+125°C |
| Частота перекл. | 30kHz |
| Сопр. изоляции | 100MOhms @ 500VDC |
| Диапазон выходного тока | 7~67mA |
| Входной ток без нагрузки | 29mA |
| Емк. изоляции | 10pF |
| Раб. температура | -40~+95°C |
| Температура пайки | 260°C max, 1~3 sec |
| Входной ток при полной нагрузке | 240mA |
| Темп. коэф. | 0.02%/°C (0~90°C) |
| Защита от КЗ | Continuous, automatic recovery |
| Входное напряжение | 5В (4.5…5.5В) |
| Выходное напряжение | 15В |
| Рабочая температура | -40...+95°С |
| Макс. ёмкость нагрузки | 220мкф |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
