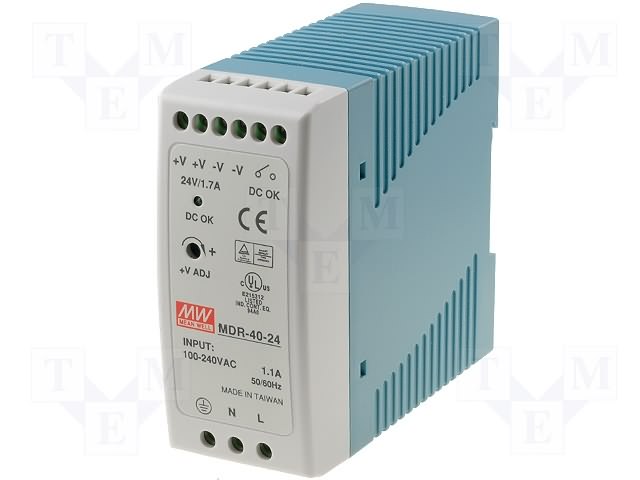

Блок питания на DIN рейку MDR-40-24
У поставщика
У поставщиков
1 352 шт.
Норм. уп.: 42
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1 006,82 ₽
дешевле всех
Сумма1 006,82 ₽
В наличии318 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт1 423,78 ₽
Сумма1 423,78 ₽
+ доплата 490,00 ₽
В наличии361 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 409,68 ₽ (−1%)
Склад 39срок до недели
Цена за шт1 434,24 ₽
Сумма1 434,24 ₽
В наличии673 шт
юрлицам и ИП
от 3 — 1 395,97 ₽ (−3%)
1 шт · Склад 2 · 1 006,82 ₽
Описание
Блок питания MEAN WELL MDR-40-24 на DIN-рейку. Модель выдаёт стабильные 24 В при токе 1,7 А и мощности 40,8 Вт, оснащена регулировкой напряжения потенциометром. Работает при температурах от -20 до +70 °C с КПД 88%. Подходит для промышленной автоматики, систем управления и контрольного оборудования.
Технические характеристики
| Модель | MDR-40-24 |
| Выходное напряжение | 24 В |
| Выходное напряжение, В | 24 |
| Максимальный выходной ток | 1,7 А |
| Мощность | 40,8 Вт |
| Допуск | 1 % |
| Пульсации и шум | 150mV |
| КПД | 88 |
| КПД | 88% |
| Время удержания | 50ms/230VAC, 20ms/115VAC at full load |
| Габариты (Ш × В × Г) | 40x90x100 мм |
| Упаковка | 42pcs/13.6Kg/0.82CUFT |
| Рабочая температура | -20...+70 |
| Степень защиты (IP) | IP20 |
| Тип | DIN |
| MTBF | 301.7K hrs min. MIL-HDBK-217F (25°C) |
| Регулировка | Регулировка потенциометром |
| Ширина | 40 |
| Высота | 90 |
| Длина | 100 |
| Вес | 0,3 |
| Охлаждение | свободная воздушная конвекция |
| Тип монтажа | DIN Rail TS35/7.5 or TS35/15 |
| Гарантия | 3 years warranty |
| Время нарастания | 30ms at full load |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X,Y,Z axes; Compliance IEC60068-2-6 |
| Размеры | 40*90*100mm (W*H*D) |
| Тип входа | Universal AC input / Full range |
| Время установки | 500ms |
| Номер корпуса | 962A |
| Каналов | 1 |
| Вых. ток | 1.7 |
| Ном. мощность | 40.8W |
| Тест прожига | 100% full load burn-in test |
| Сигнал DC OK | Relay contact rating max 30V/1A resistive |
| ЭМС излучение | EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A |
| Светодиодный индикатор | DC OK LED for power on |
| Ток AC типовой | 1.1A/115VAC, 0.7A/230VAC |
| Тип. КПД | 88% |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Вых. напр. до | 30 |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <1mA/240VAC |
| Рег. линии | ±1.0% |
| Рег. нагрузки | ±1.0% |
| Вых. напр. от | 24 |
| Макс. пульс. шум | 150mVp-p |
| Станд. безоп. | UL508, UL60950-1, TUV EN60950-1, Class I, Div. 2 Group A,B,C,D Hazardous Locations T4 |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Выходное DC напряжение | 24V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 85 ~ 264VAC / 120 ~ 370VDC |
| Защита от перегр. | 105 ~ 150% rated output power, constant current limiting, recovers automatically |
| Защита | Short circuit, overload, over voltage |
| Частота перекл. | 60kHz |
| Раб. температура | -20 ~ +70°C (refer to Derating Curve) |
| Сопр. изоляции | >100M Ohms / 500VDC / 25°C / 70% RH |
| Защита от перенапр. | 31.2 ~ 36V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0 ~ 50°C) |
| Пусковой ток холодного старта | 30A/115VAC, 60A/230VAC |
| Потр. без нагр. | <0.75W |
| Диапазон регулировки вых. напряжения | 24 ~ 30V |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
| Степень IP | IP20 |
Аналоги
- YSD60L-24001700YINGJIAO
