Блок питания на DIN рейку MDR-20-15
У поставщика
У поставщиков
264 шт.
Норм. уп.: 72
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт830,09 ₽
дешевле всех
Сумма830,09 ₽
В наличии1 шт
юрлицам и ИП
Склад 16срок до недели
Цена за шт993,44 ₽
Сумма993,44 ₽
+ доплата 750,00 ₽
В наличии29 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 39срок до недели
Цена за шт1 030,59 ₽
Сумма1 030,59 ₽
В наличии143 шт
юрлицам и ИП
от 4 — 999,87 ₽ (−3%)
Склад 13срок до недели
Цена за шт1 154,45 ₽
Сумма1 154,45 ₽
+ доплата 490,00 ₽
В наличии91 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 098,08 ₽ (−5%)
1 шт · Склад 2 · 830,09 ₽
Описание

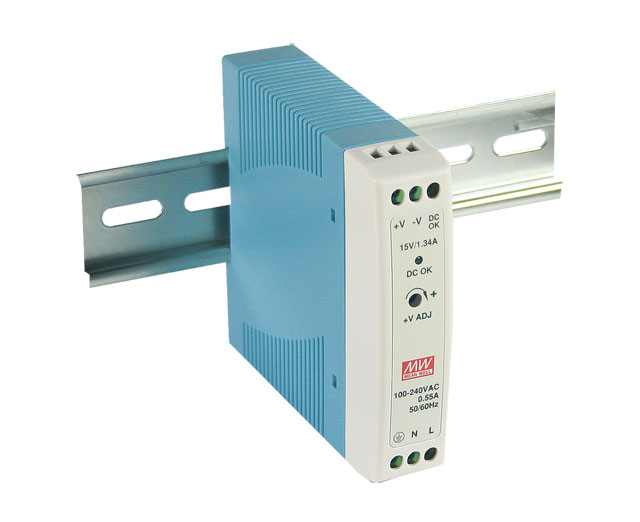

Блок питания MEAN WELL MDR-20-15 предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 15 В при токе до 1.34 А, мощность составляет 20 Вт. Напряжение регулируется потенциометром, КПД достигает 84%. Корпус IP20 подходит для использования в промышленной автоматике и распределительных щитах.
Технические характеристики
| Модель | MDR-20-15 |
| Выходное напряжение | 15 В |
| Выходное напряжение, В | 15 |
| Максимальный выходной ток | 1,03 А |
| Мощность | 20 Вт |
| Допуск | 1 % |
| Пульсации и шум | 120mV |
| КПД | 84 |
| КПД | 81% |
| Время удержания | 50ms at 230VAC, 20ms at 115VAC |
| Защита от перенапряжения | 17.25 ~ 20.25V, shutdown, re-power to recover |
| Упаковка | 72 pcs/14.7 kg/0.91 CUFT |
| Рабочая температура | -20 ~ +70 |
| Степень защиты (IP) | IP20 |
| Тип | DIN |
| MTBF | 236.9K hrs min (MIL-HDBK-217F, 25°C) |
| Регулировка | Регулировка потенциометром |
| Ширина | 22.5 |
| Высота | 90 |
| Длина | 100 |
| Вес | 0,19 |
| Номер корпуса | 956 |
| Время нарастания | 30ms at 230VAC, 30ms at 115VAC |
| Вибрация | 10 ~ 500Hz, 2G, 10 min/cycle, 60 min each axis |
| Размеры | 22.5 x 90 x 100 mm (W x H x D) |
| Время установки | 500ms at 230VAC, 1000ms at 115VAC |
| Каналов | 1 |
| Вых. ток | 1.03 |
| Ном. мощность | 20W |
| Сигнал DC OK | 11.5 ~ 16.5V / 40mA (max) |
| ЭМС излучение | EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1, EN61204-3, light industry level, criteria A |
| Тип монтажа | DIN rail (TS35/7.5 or TS35/15) |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Вых. напр. до | 16.5 |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <1mA at 240VAC |
| Рег. линии | ±1.0% |
| Рег. нагрузки | ±1.0% |
| Вых. напр. от | 13.5 |
| Макс. пульс. шум | 120mVp-p |
| Станд. безоп. | UL508, TUV EN60950-1 approved |
| Влажн. хранения | 10 ~ 95% RH |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Выходное напряжение DC | 15V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| Типовой ток AC | 0.55A at 115VAC, 0.35A at 230VAC |
| Типовой КПД | 81% |
| Защита от перегр. | 105~160% rated output power, constant current limiting, auto recovery |
| Темп. хранения | -40 ~ +85°C |
| Раб. температура | -20 ~ +70°C |
| Сопр. изоляции | 100M Ohms at 500VDC, 25°C, 70% RH |
| Диапазон входного AC | 85 ~ 264VAC |
| Диапазон входного напряжения DC | 120 ~ 370VDC |
| Тип. пусковой ток | 20A at 115VAC, 40A at 230VAC (cold start) |
| Темп. коэф. | ±0.03%/°C (0 ~ 50°C) |
| Диапазон регулировки вых. напряжения | 13.5 ~ 16.5V |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
| Степень IP | IP20 |
Аналоги
- YSD20L-1501340YINGJIAO
