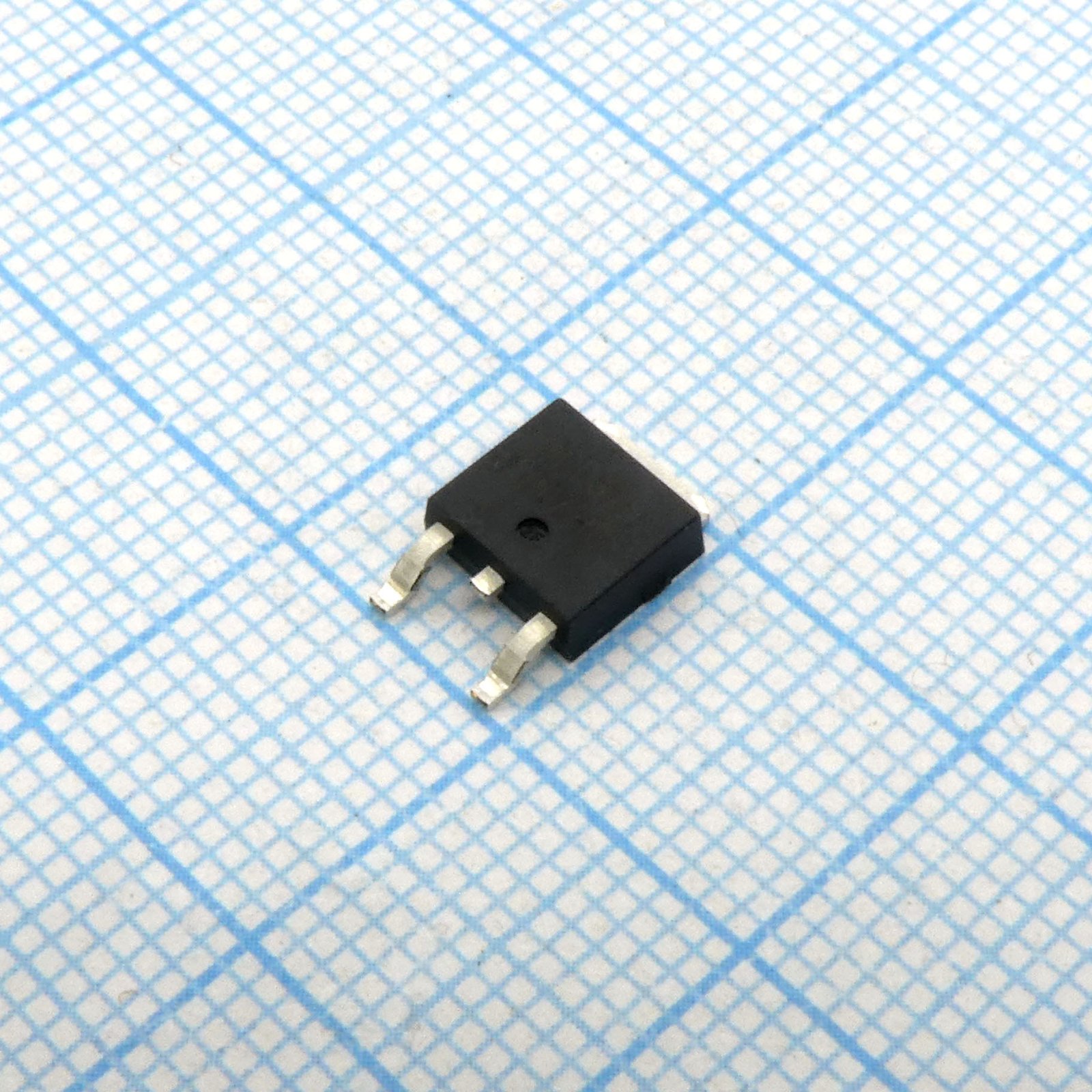

Транзистор полевой MOSFET P-канальный 40В 43А 50Вт
У поставщика
ПроизводительMAP
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
427 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт35,45 ₽
Сумма709,00 ₽
+ доплата 490,00 ₽
В наличии427 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 40 — 33,02 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 709,00 ₽. До заказа без доплаты не хватает 16 591,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 709,00 ₽
Описание
Транзистор полевой MOSFET P-канальный от производителя MAP. Рассчитан на напряжение 40 В, ток до 43 А и мощность 50 Вт, выпускается в корпусе D-Pak (TO-252). Подходит для цепей управления питанием и защиты от обратной полярности в промышленной автоматике и силовой электронике.
Технические характеристики
| Тип | P-Channel Trench MOSFET |
| Корпус | DPAK (TO252) |
| Тип монтажа | SMD |
| Артикул | MDD3752RH |
| Статус RoHS | Halogen Free |
| Тип. время спада | 19.8ns |
| Тип. время нарастания | 17.8ns |
| Энергия лавины | 128mJ |
| Напряжение затвор-исток | ±20V |
| Напряжение сток-исток | -40V |
| Ток утечки затвора | ±0.1μA max |
| Импульсный ток стока | -90A |
| Тип. заряд затвор-сток | 9.3nC |
| Тип. входная емкость | 2088pF |
| Мощн. рас. 25°C | 50W |
| Тип. заряд затвора | 44.1nC |
| Тип. заряд затвор-исток | 8.6nC |
| Выходная емкость тип. | 290pF |
| Рассеиваемая мощность при 100 °C | 20W |
| Время задержки вкл. тип. | 17.6ns |
| Время задержки выкл. тип. | 59.0ns |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Тип. время восст. | 40ns |
| Диап. темп. хр. | -55°C to +150°C |
| Пороговое напряжение затвора макс. | -3.0V |
| Пороговое напряжение затвора мин. | -1.0V |
| Тип. пороговое Uзи | -2.0V |
| Тип. заряд восст. | 40nC |
| Длительный ток стока 25°C | -43A |
| Тип. прямая крутизна | 40S |
| Описание (англ.) | Field-effect transistor, P-channel, 40 V, 43 A, 50 W |
| Непрерывный ток стока 100°C | -27A |
| Напряжение пробоя сток-исток | -40V min |
| Ток стока при нулевом напряжении затвора | -1μA max |
| Обр. проходная емкость тип. | 168pF |
| Сопротивление сток-исток открытого, Vgs 10 В | 17mΩ max |
| Сопротивление сток-исток при Vgs 4,5 В | 25mΩ max |
| Тепл. сопр. переход-корпус | 2.5°C/W |
| Диапазон темп. перехода | -55°C to +150°C |
| Макс. прямое напряжение диода сток-исток | 1.2V |
| Термосопротивление переход-среда | 40°C/W |
