Документация

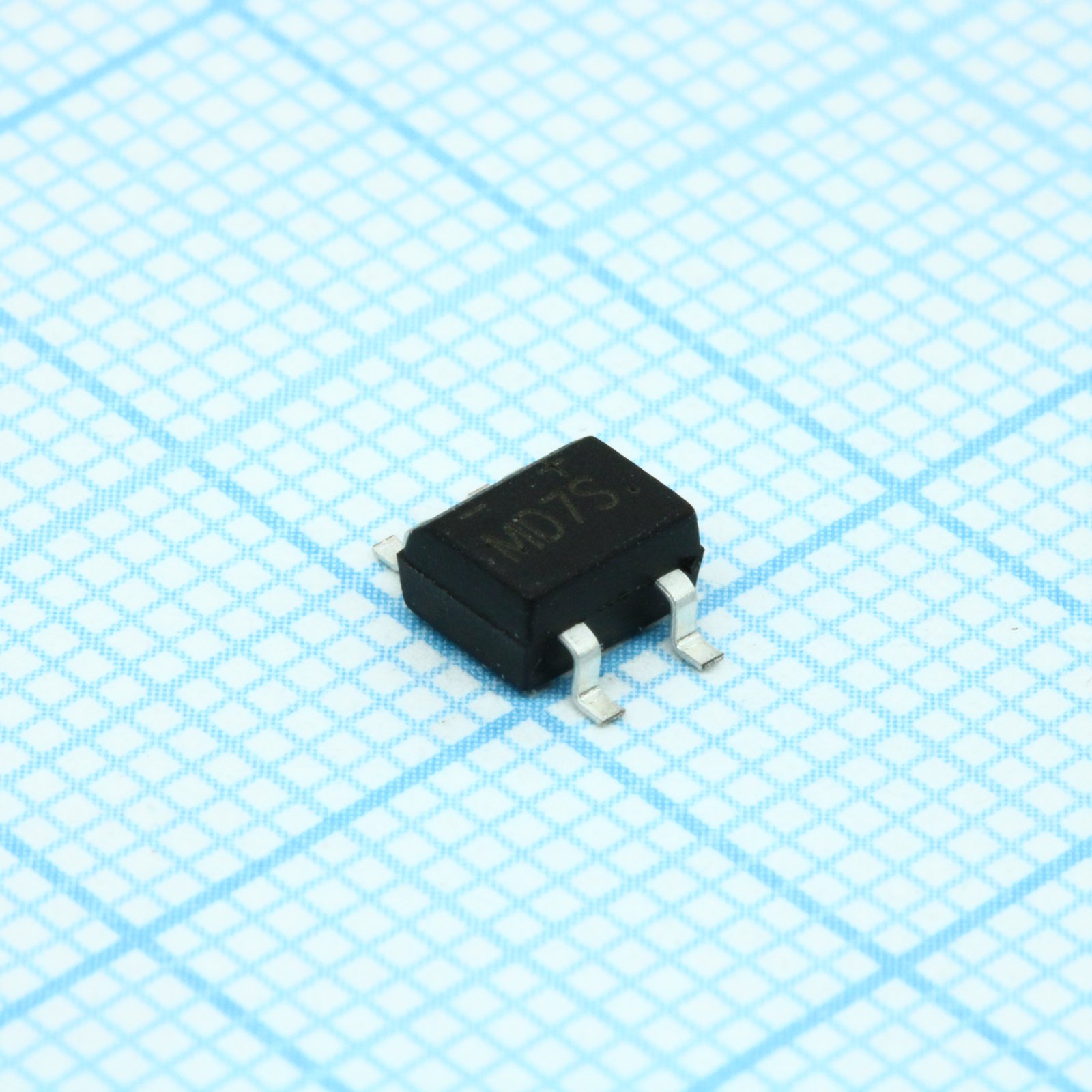

Диоды / Диодные мосты (малые токи) / 1000V 0.5A / MD7S / SO4-170-2.54
У поставщика
ПроизводительHOTTECH
КатегорияДиодные мосты
У поставщиков
8 938 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 14
В наличии:8 800 шт.
Срок поставки: до 7 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 000 | 8,98 |
Склад 13
В наличии:138 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 116 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,05 |
| от 60 | 5,51 |
| от 102 | 4,97 |
| от 203 | 4,58 |
| от 406 | 4,27 |
Описание
Диодный мост MD7S производства HOTTECH предназначен для выпрямления переменного тока в импульсных источниках питания и бытовой электронике. Компонент рассчитан на стандартное напряжение до 1000 В и ток до 0,5 А, что делает его подходящим для низковольтных цепей. Выполнен в компактном корпусе SO4-170-2.54 для поверхностного монтажа, обеспечивая надежную работу в условиях ограниченного пространства.
Технические характеристики
| Вес | 0.5 gram |
| Тип | Диодный мост |
| Ток, А | 1.5 А |
| Ток, А | 0.8A |
| Маркировка | MD7S |
| Корпус | MD-S |
| Напряжение, В | 1000V |
| Тип монтажа | Выводной |
| Размеры | 0.028(0.00) DO4D, TOY IM ARE 11.157(4.0) 15.7|4.0] 0.106(2.T) 0.014g 0.000d. 1 n |
| Среднеквадратичное напряжение | 700V |
| Без галогенов | Да |
| Код напряжения | 7-------1000V |
| Импульсный ток | 35A |
| Диапазон напряжений | 50 to 1000V |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.0V at 0.4A DC |
| Обратный ток | 1.0uA at 25°C, 200uA at 150°C |
| Ul flammability | 94V-O |
| Reel taping specs | Ширина катушки: 16.8 ±2.0 mm; Ширина ленты: 12.0 +0.3/-0.1 mm; Carrier depth: 2.9 ±0.1 mm; Carrier width: 5.0 ±0.1 mm; Sprocket hole: 1.5 ±0.1 mm; Carrier length: 3.2 ±0.1 mm; Punch hole pitch: 8.0 ±0.1 mm; Embossment center: 2.0 ±0.05 mm; Feed hole diameter: 8.0 ±0.2 mm; Punch hole position: 5.5 ±0.5 mm; Reel inner diameter: 13 ±0.5 mm; Sprocket hole pitch: 4.0 ±0.1 mm; Reel outside diameter: 178 ±2.0 mm; Overall tape thickness: 2.65 ±0.1 mm; Sprocket hole position: 1.75 ±0.1 mm |
| Темп. диапазон | -55 to +150°C |
| AEC-Q101 | Нет |
| Тепловое сопротивление | 85°C/W (junction to lead), 20°C/W (junction to ambient) |
| Напряжение блокировки DC | 1000V |
| I²t | 5 A^2/s |
| Макс. обратное напряжение | 1000V |
| Surge current rating | 35A peak |
| Напряжение, В | 1000 В |
| Средний прямой ток | 0.8A at TA=40°C |
| Обратное напряжение, В | 1000 |
| Прямой ток, А | 0,8 |
