Тиристор 600В 4А 75мкА (Логический уровень)
У поставщика
ПроизводительLITTELFUSE
У поставщиков
229 шт.
Норм. уп.: 1800
Цены поставщиков
Склад 13
В наличии:229 шт
Срок поставки: до недели
Норм. уп.: 1800
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,79 |
| от 12 | 61,36 |
| от 23 | 59,39 |
| от 46 | 56,40 |
| от 92 | 52,53 |
Описание

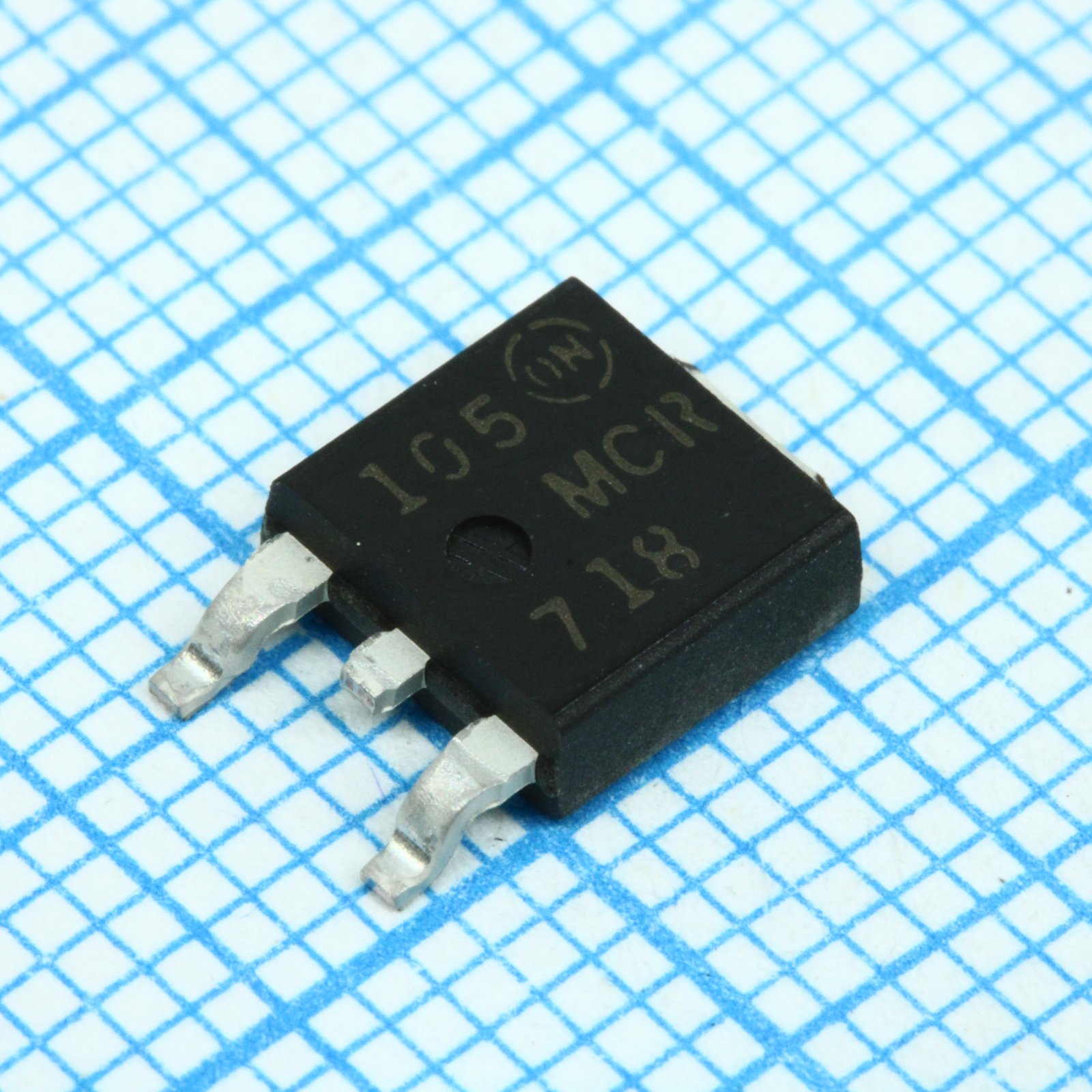

Тиристор MCR718RL от Littelfuse с чувствительным управляющим электродом для логических уровней. Компонент рассчитан на ток до 4 А RMS и напряжение до 600 В, выпускается в компактном корпусе DPAK. Подходит для схем управления в бытовой электронике и промышленной автоматике.
Технические характеристики
| Tj | -40 to +110°C |
| Tl | 260°C |
| I²t | 2.6A2sec |
| Igm | 0.2A |
| Pgm | 0.5W |
| Tgt | 2.0µs to 5.0µs |
| Irgm | 1.2µA |
| Itsm | 25A |
| Tstg | -40 to +150°C |
| Тип | SCR |
| VdrM | 600V |
| Vrgm | 10V to 18V |
| VrrM | 600V |
| Di dt | 100A/µs |
| Dv dt | 5.0V/µs to 10V/µs |
| It av | 2.6A |
| Pg av | 0.1W |
| ESD (мм) | 400V |
| Ih 25c | 0.4mA to 5.0mA |
| Il 25c | 5.0mA |
| It rms | 4.0A |
| Rth JA | 80°C/W |
| Rth jc | 3.0°C/W |
| Vtm 5a | 1.3V to 1.5V |
| ЭСР HBM | 8000V |
| Igt 25c | 1.0µA to 75µA |
| Ih -40c | 10mA |
| Il -40c | 10mA |
| Корпус | DPAK |
| Без свинца | Да |
| Vgt 25c | 0.3V to 0.8V |
| Igt -40c | 300µA |
| Тип монтажа | SMD |
| Vgt -40c | 1.0V |
| Vgt 110c | 0.2V |
| Vtm 8 2a | 1.5V to 2.2V |
| Кол-во выводов | 4 |
| Размеры | A: 5.97mm to 6.22mm; B: 6.35mm to 6.73mm; C: 2.19mm to 2.38mm; D: 0.69mm to 0.88mm; E: 0.46mm to 0.58mm; F: 0.94mm to 1.14mm; G: 4.58mm; H: 0.87mm to 1.01mm; J: 0.46mm to 0.58mm; K: 2.60mm to 2.89mm; L: 2.29mm; R: 4.57mm to 5.45mm; S: 0.63mm to 1.01mm; U: 0.51mm; V: 0.89mm to 1.27mm |
| Описание | Sensitive Gate Silicon Controlled Rectifier, Reverse Blocking Thyristor |
| Артикул | MCR718 |
| Idrm irrm 25c | 10µA |
| Ordering info | MCR718T4: DPAK, 2500/Tape and Reel; MCR718T4G: DPAK (Pb-Free), 2500/Tape and Reel |
| Idrm irrm 110c | 200µA |
| Pin assignment | 1: Cathode; 2: Anode; 3: Gate; 4: Anode |
| Ul flamability | UL 94 V-0 @ 0.125 in |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Sensitive Gate Silicon Controlled Rectifiers SCRs 4A RMS 400 - 600V |
