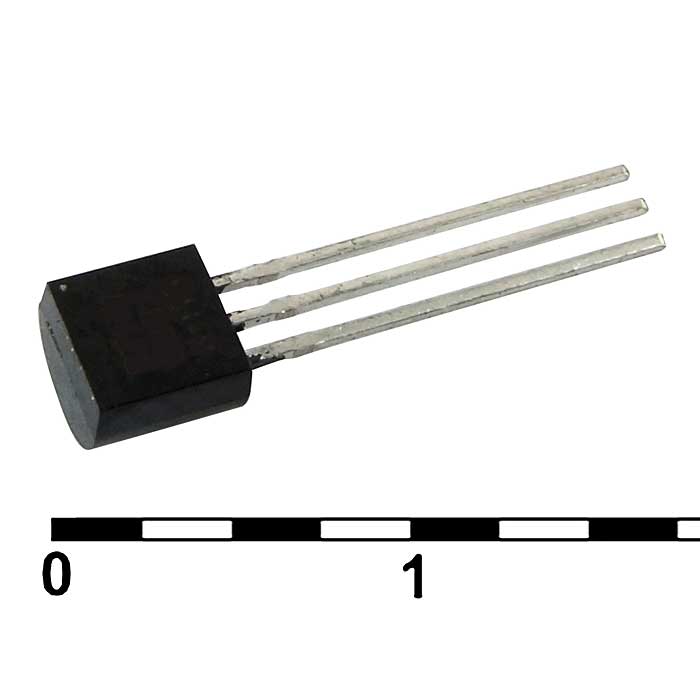

Тиристор MCR100-8G
У поставщика
У поставщиков
4 000 шт.
Цены поставщиков
Склад 15
В наличии:4 000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 200 | 3,51 |
Описание
Тиристор MCR100-8G от WEIDA — чувствительный SCR в корпусе SOT-223 для поверхностного монтажа. Выдерживает обратное напряжение до 800 В и ток в открытом состоянии 0,8 А, с низким током удержания 2 мА. Подходит для схем управления в бытовой электронике и маломощных блоках питания.
Технические характеристики
| Тип | Sensitive SCR |
| Корпус | SOT-223-3L |
| Тип монтажа | SMD |
| Артикул | MCR100-8G |
| Ток удержания | 2mA |
| Peak gate power | 0.5W |
| Latching current | 3mA |
| On state voltage | 1.5V |
| Dimensions sot223 | { "a_max": "1.8mm", "a_min": "1.5mm", "b_max": "3.1mm", "b_min": "2.9mm", "c_max": "0.32mm", "c_min": "0.22mm", "d_max": "6.7mm", "d_min": "6.3mm", "e_max": "3.7mm", "e_min": "3.3mm" } |
| Peak gate current | 0.2A |
| Gate trigger current | 20μA to 200μA |
| Gate trigger voltage | 0.5V to 1.0V |
| I2t value for fusing | 0.5A²s |
| Rms on state current | 0.8A |
| Диап. темп. хр. | -40°C to 150°C |
| Gate trigger voltage max 110c | 0.2V |
| Off state leakage current 25c | 5μA |
| Average gate power dissipation | 0.1W |
| Off state leakage current 110c | 100μA |
| Повторяющееся импульсное обратное напряжение | 800V |
| Repetitive peak off state voltage | 800V |
| Тепл. сопр. переход-корпус | 25°C/W |
| Диапазон темп. перехода | -40°C to 110°C |
| Critical rate of rise of on state current | 50A/μs |
| Critical rate of rise of off state voltage | 20V/μs |
| Non repetitive surge peak on state current | 8A |
