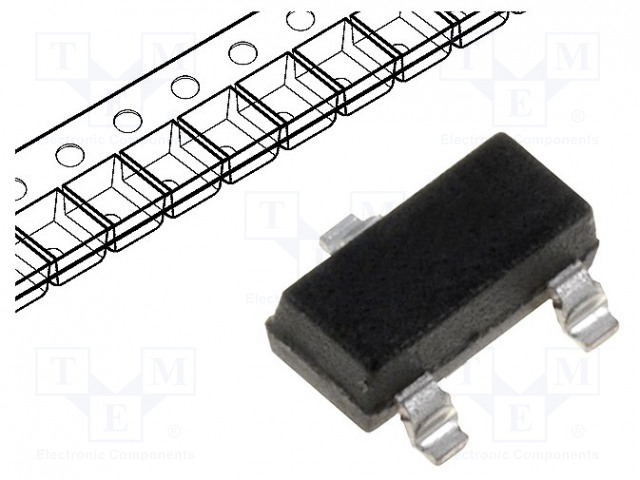

Микросхема MCP9700AT-E/TT
У поставщика
У поставщиков
3 546 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 546 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,09 |
| от 122 | 25,70 |
| от 244 | 23,79 |
| от 487 | 22,15 |
| от 974 | 21,05 |
Описание
Микросхема MCP9700AT-E/TT от Microchip — линейный активный терморезистор (термистор) в миниатюрном корпусе SOT-23. Работает при напряжении от 2,3 до 5,5 В, потребляя всего 12 мкА, с выходным напряжением 500 мВ при 0°C. Подходит для систем температурного мониторинга в промышленной автоматике и бытовой электронике.
Технические характеристики
| Вывод 1 | VDD |
| Вывод 2 | VOUT |
| Вывод 3 | GND |
| Корпус | 3-Lead SOT-23 |
| Кол-во выводов | 3 |
| Тип устройства | Linear Active Thermistor IC |
| Артикул | MCP9700AT-E/TT |
| Время включения | 800µs |
| Latch up current | ±200mA |
| Выходное сопротивление | 20Ω |
| Защита от ЭСР мм | 200V |
| ESD защита HBM | 4kV |
| Макс. вых. ток | 100µA |
| Макс. выходное напряжение | ±30mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.3V |
| Output nonlinearity | ±0.5°C |
| Output voltage at 0c | 500mV |
| Раб. ток макс. | 12µA |
| Макс. диапазон температур | +125°C |
| Мин. диапазон температур | -40°C |
| Output load regulation | 1Ω |
| Power supply rejection | 0.1°C/V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Темп. коэф. | 10.0mV/°C |
| Thermal resistance sc70 | 331°C/W |
| Макс. темп. перехода | 150°C |
| Тепловое сопр. SOT23 | 308°C/W |
| Typical load capacitance | 1000pF |
| Operating current typical | 6µA |
| Sensor accuracy 0 to 70c max | +2.0°C |
| Sensor accuracy 0 to 70c min | -2.0°C |
| Sensor accuracy 0 to 70c typical | ±1°C |
| Sensor accuracy minus40 to 125c max | +4.0°C |
| Sensor accuracy minus40 to 125c min | -2.0°C |
| Sensor accuracy minus40 to 125c typical | ±1°C |
