Описание

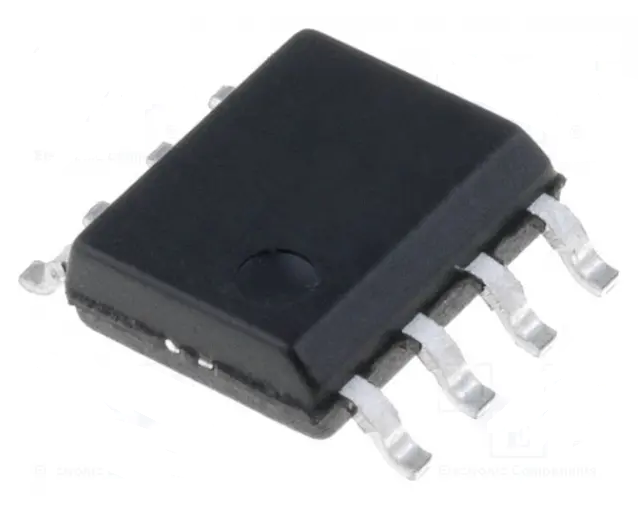

Микросхема операционного усилителя MCP6V02-E/SN от MICROCHIP (ATMEL) выполнена в корпусе SOIC-8. Устройство работает от напряжения 1,8 до 5,5 В, имеет Rail-to-Rail вход и выход, низкое напряжение смещения до ±2 мкВ и высокий коэффициент подавления синфазного сигнала. Подходит для прецизионных измерительных схем, промышленной автоматики и портативных устройств.
Технические характеристики
| Корпус | SOIC-8 |
| Cmrr min | 130dB |
| Особенности | rail-to-rail input/output, unity gain stable, no 1/f noise |
| Тип монтажа | SMD |
| Psrr min | 130dB |
| Cmrr typical | 142dB |
| Выводы корпуса | 8 |
| Psrr typical | 143dB |
| Входное сопротивление | 10^13Ω || 6pF |
| Slew rate typical | 0.5V/µs |
| Мин. коэффициент усиления без ОС | 130dB |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Number of amplifiers | 2 |
| Output voltage swing | Vss+15mV to Vdd-15mV |
| Phase margin typical | 65° |
| Start up time typical | 500µs |
| Open loop gain typical | 145dB |
| Por trip voltage range | 1.15V to 1.65V |
| Макс. напряжение смещения | ±2µV |
| Вх. ток смещ. тип. | ±1pA |
| Диап. раб. темп. | -40°C to +125°C |
| Типовой входной ток смещения | -30pA |
| Gain bandwidth product typical | 1.3MHz |
| Input bias current at 125c max | 5000pA |
| Input offset voltage drift max | ±50nV/°C |
| Common mode input voltage range | Vss-0.2V to Vdd+0.2V |
| Intermodulation distortion typical | <1µV |
| Input noise current density typical | 0.6fA/√Hz |
| Quiescent current per amplifier max | 400µA |
| Quiescent current per amplifier min | 200µA |
| Input noise voltage 0 01 1hz typical | 0.79µVp-p |
| Input noise voltage 0 1 10hz typical | 2.5µVp-p |
| Input offset current at 125c typical | -75pA |
| Output overdrive recovery time typical | 100µs |
| Offset correction settling time typical | 300µs |
| Quiescent current per amplifier typical | 300µA |
| Input noise voltage density 100khz typical | 45nV/√Hz |
| Input noise voltage density low freq typical | 120nV/√Hz |
| Output short circuit current vdd 1 8v typical | ±7mA |
| Output short circuit current vdd 5 5v typical | ±22mA |
