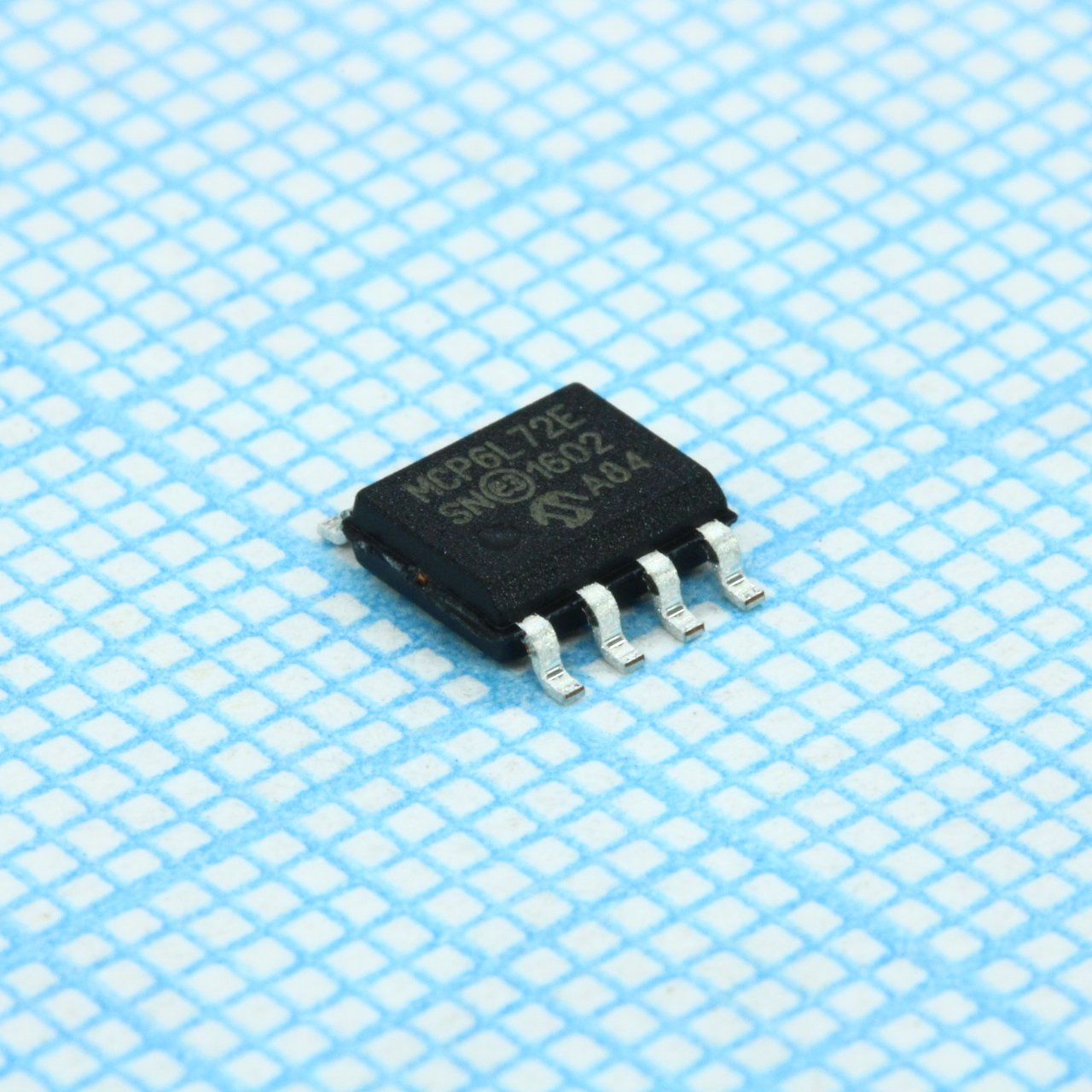

Микросхема MCP6L72T-E/SN
У поставщика
У поставщиков
58 шт.
Норм. уп.: 3300
Цены поставщиков
Склад 13
В наличии:58 шт
Срок поставки: до недели
Норм. уп.: 3300
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 139,51 |
| от 18 | 130,00 |
| от 36 | 122,23 |
| от 71 | 116,45 |
| от 141 | 112,14 |
Описание
Микросхема MCP6L72T-E/SN от Microchip представляет собой операционный усилитель с низким потреблением тока и Rail-to-Rail выходом. Компонент предназначен для работы с одним источником питания, обеспечивая стабильную работу в портативных и батарейных устройствах. Благодаря высокой полосе пропускания и низкому уровню шума, усилитель подходит для задач фильтрации сигналов и усиления в сенсорных интерфейсах.
Технические характеристики
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Скорость нарастания | 0.9V/µs typ |
| Описание | 2 MHz, 150 µA operational amplifier, dual |
| Артикул | MCP6L72T-E/SN |
| Phase margin | 65° typ (G=+1V/V) |
| Amplifier type | operational amplifier |
| Сопротивление нагрузки | 10kΩ to V_DD/2 |
| Нагрузочная ёмкость | 60pF |
| Dc open loop gain | 105dB typ (V_OUT=0.2V to 4.8V) |
| Защита от ЭСР мм | ≥400V |
| ESD защита HBM | ≥4kV |
| Входной ток смещения | 1pA typ, 50pA at +85°C, 2000pA at +125°C |
| Количество каналов | 2 |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Input noise voltage | 4.6µVp-p typ (f=0.1Hz to 10Hz) |
| Вх. ток смещ. | ±1pA typ |
| Вх. напр. смещ. | ±1mV typ, -4mV min, +4mV max |
| Произведение усиления на полосу | 2MHz typ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Output voltage swing low | 0.020V typ (G=+2V/V, 0.5V input overdrive) |
| Диапазон синфазного напряжения | -0.3V to +5.3V |
| Output voltage swing high | 4.980V typ (G=+2V/V, 0.5V input overdrive) |
| Rail to rail input output | Да |
| Диап. темп. хр. | -65°C to +150°C |
| Thermal resistance msop 8 | 206°C/W |
| Thermal resistance soic 8 | 163°C/W |
| Thermal resistance soic 14 | 120°C/W |
| Thermal resistance sot23 5 | 256°C/W |
| Макс. напряжение питания | 7.0V |
| Common mode input impedance | 1e13Ω||6pF typ |
| Коэфф. подавления синфазного сигнала | 91dB typ (V_CM=-0.3V to 5.3V) |
| Input noise current density | 3fA/√Hz typ (f=1kHz) |
| Input noise voltage density | 19nV/√Hz typ (f=10kHz) |
| Диап. раб. темп. | -40°C to +125°C |
| Specified temperature range | -40°C to +125°C |
| Thermal resistance tssop 14 | 100°C/W |
| Differential input impedance | 1e13Ω||3pF typ |
| Output short circuit current | ±25mA typ, continuous |
| Коэффициент подавления питания | 89dB typ |
| Supply current per amplifier | 150µA typ |
| Описание (англ.) | Op Amp Dual GP R-R I/O 6V 8-Pin SOIC N T/R |
| Input offset temperature drift | ±1.3µV/°C |
| Quiescent current per amplifier | 50µA min, 150µA typ, 240µA max |
| Input current limit absolute max | ±2mA |
| Analog input voltage absolute max | V_SS-1.0V to V_DD+1.0V |
| Рабочая температура | -40В°C ~ 125В°C |
| Output and supply pin current absolute max | ±30mA |
| Количество контактов | 8 |
