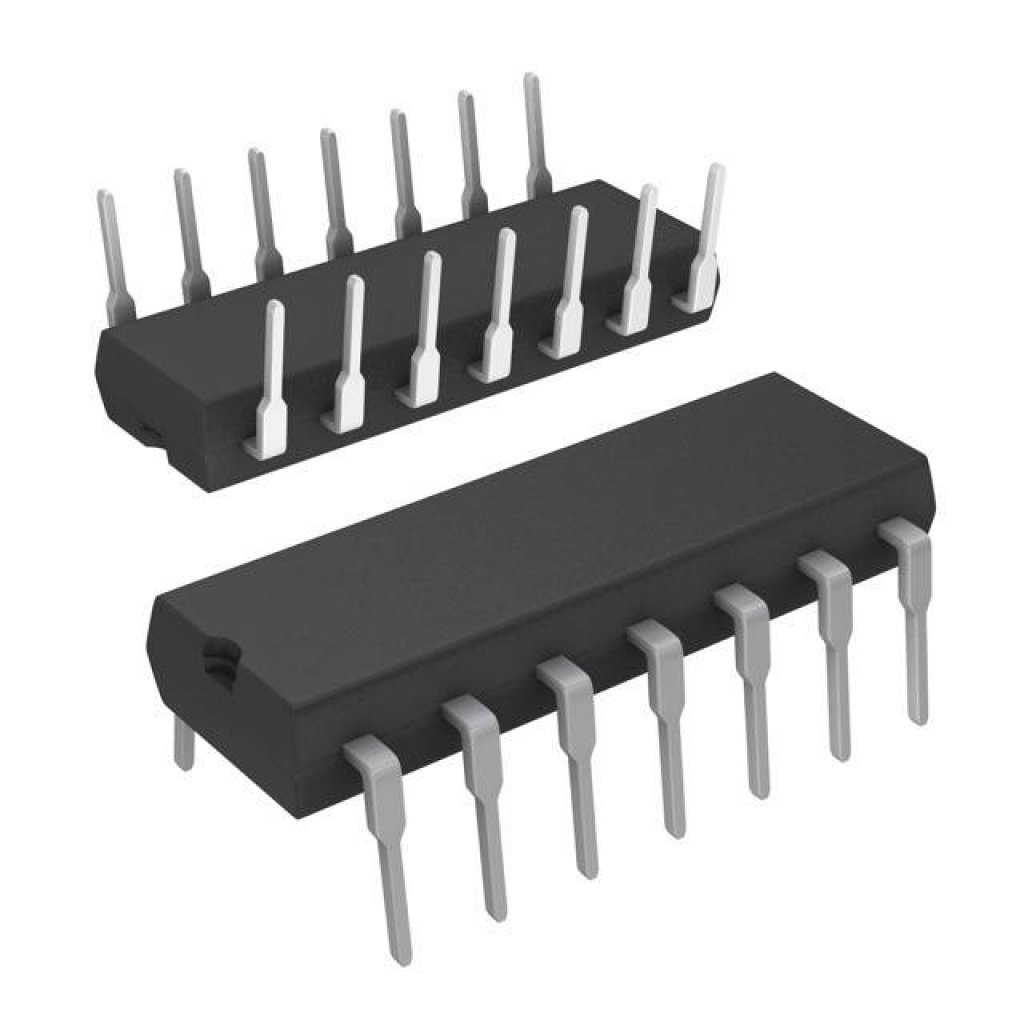

Операционный усилитель MCP604-I/P / DIP-14
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
67 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:67 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 255,77 |
| от 10 | 240,18 |
| от 19 | 227,46 |
| от 60 | 218,01 |
| от 90 | 210,97 |
Описание
Микросхема MCP604-I/P от Microchip представляет собой операционный усилитель с малым потреблением тока. Устройство выполнено в корпусе DIP-14 и предназначено для работы с однополярным питанием. Благодаря Rail-to-Rail выходу и низкому напряжению смещения, компонент подходит для портативных устройств, датчиков и систем с батарейным питанием.
Технические характеристики
| Семейство | MCP601/602/603/604 |
| Корпус | PDIP-14 |
| Каналы | 4 |
| Тип монтажа | Выводной |
| Кол-во выводов | 14 |
| Скорость нарастания | 2.3V/µs |
| Chip select | Нет |
| Описание | Quad low power CMOS operational amplifier, rail-to-rail output |
| Артикул | MCP604-I/P |
| Применение | Portable Equipment, A/D Converter Driver, Photodiode Pre-amps, Analog Filters, Data Acquisition, Notebooks and PDAs, Sensor Interface |
| Производитель | Microchip Technology Inc. |
| Phase margin | 50 degrees |
| Esd tolerance hbm | 3kV |
| Unity gain stable | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Rail to rail output | Да |
| Input pin current max | ±2mA |
| Settling time 0 01pct | 4.5µs |
| Произведение усиления на полосу | 2.8MHz |
| Тип. входной ток смещения | 1pA |
| Input voltage noise pp | 7µV |
| Output swing low rl 5k | VSS + 0.045V |
| Output swing high rl 5k | VDD - 0.060V |
| Output swing low rl 25k | VSS + 0.015V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Common mode below ground | Да |
| Макс. напряжение смещения | 2mV |
| Input offset voltage min | -2mV |
| Output swing high rl 25k | VDD - 0.020V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Specified temperature max | +85°C |
| Specified temperature min | -40°C |
| Input offset voltage drift | ±2.5µV/°C |
| Common mode input impedance | 10^13 || 6 (Ω||pF) |
| Common mode input range max | VDD - 1.2V |
| Common mode input range min | VSS - 0.3V |
| Input current noise density | 0.6fA/√Hz |
| Input voltage noise density | 29nV/√Hz |
| Open loop gain dc rl 5k min | 95dB |
| Open loop gain dc rl 5k typ | 110dB |
| Абс. макс. напряжение питания | 7.0V |
| Differential input impedance | 10^13 || 3 (Ω||pF) |
| Open loop gain dc rl 25k min | 100dB |
| Open loop gain dc rl 25k typ | 115dB |
| Output short circuit current | 20mA |
| Описание (англ.) | Op Amp Quad Low Power Amplifier R-R O/P 6V Automotive 14-Pin PDIP Tube |
| Input offset bias current typ | 1pA |
| Output supply pin current max | ±30mA |
| Quiescent current per amp max | 325µA |
| Quiescent current per amp typ | 230µA |
| Thermal resistance ja 8l pdip | °C/W (value truncated in datasheet) |
| КСС мин. | 75dB |
| Common mode rejection ratio typ | 90dB |
| Soldering temperature leads 10s | +300°C |
| Input bias current over temp max | 60pA |
| Input bias current over temp typ | 20pA |
| Power supply rejection ratio max | 100µV/V |
| Power supply rejection ratio typ | 40µV/V |
| Input offset voltage over temp max | 3mV |
| Input offset voltage over temp min | -3mV |
| Ambient temperature power applied max | +125°C |
| Ambient temperature power applied min | -55°C |
| Рабочая температура | Ind |
