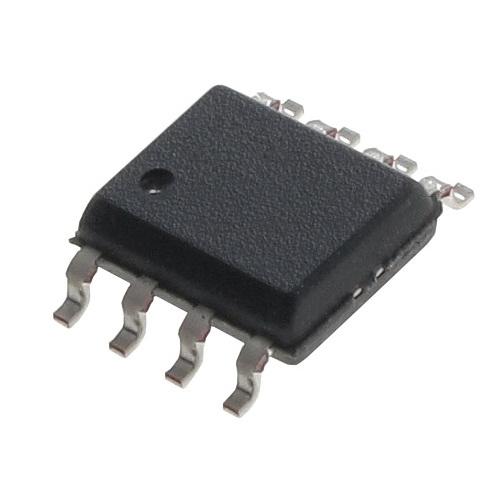

Микросхема MCP602T-I/SN
У поставщика
У поставщиков
19 102 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 143,74 |
| от 6 | 139,88 |
| от 12 | 137,95 |
| от 25 | 135,06 |
Цены поставщиков
Склад 2
В наличии:27 шт
Срок поставки: до 2 недель
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 143,74 |
| от 6 | 139,88 |
| от 12 | 137,95 |
| от 25 | 135,06 |
Склад 13
В наличии:13 394 шт
Срок поставки: до недели
Норм. уп.: 3300
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,72 |
| от 180 | 35,85 |
| от 360 | 33,91 |
| от 720 | 32,22 |
| от 1 439 | 31,08 |
Склад 12
В наличии:3 300 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 730 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,10 |
| от 25 | 41,81 |
| от 250 | 38,88 |
Склад 15
В наличии:2 345 шт
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 20 | 35,78 |
Склад 14
В наличии:36 шт.
Срок поставки: до 7 дн.
Норм. уп.: 3300
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 300 | 39,10 |
Описание
Микросхема MCP602T-I/SN от Microchip представляет собой сдвоенный операционный усилитель с rail-to-rail выходом. Отличается низким потреблением тока и высокой скоростью нарастания сигнала, что делает её подходящей для портативных и батарейных устройств. Применяется в цепях обработки аналоговых сигналов, активных фильтрах и датчиковых интерфейсах.
Технические характеристики
| Тип | Dual Operational Amplifier |
| Наименование изделия | MCP602 |
| ESD (мм) | 200V |
| Тип | Операционный усилитель |
| Ток, А | 1 мА |
| ЭСР HBM | ≥3kV |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Скорость нарастания | 2.3V/µs (typ, G=+1) |
| Тип входа | CMOS |
| Chip select | Нет |
| Тип выхода | Rail-to-Rail |
| Артикул | MCP602T-I/SN |
| Производитель | Microchip Technology Inc. |
| Phase margin | 50° (typ, G=+1) |
| Package pitch | 1.27mm |
| Settling time | 4.5µs (typ, 0.01%, 3.8V step) |
| Single supply | Да |
| Slew rate typ | 2.3V/µs |
| Лента и катушка | Да |
| Семейство продукта | MCP601/2/3/4 |
| Напряжение питания | 2.7V to 5.5V |
| Available tools | SPICE Macro Models, FilterLab® Software |
| Phase margin typ | 50° |
| Защита от ЭСР мм | ≥200V |
| Temperature grade | Industrial |
| Unity gain stable | Да |
| ESD защита HBM | ≥3kV |
| Входной ток смещения | 1pA (typ), 60pA (max at +85°C), 5000pA (max at +125°C) |
| Размеры упаковки | 4.9mm x 3.9mm x 1.75mm (typ, SOIC-8) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Input noise voltage | 7µVp-p (typ, 0.1Hz to 10Hz) |
| Rail to rail output | Да |
| Вх. ток смещ. | ±1pA (typ) |
| Вх. напр. смещ. | ±2mV (typ), ±3mV (max, industrial temp) |
| Number of amplifiers | 2 |
| Напряжение, В | 5.5 В |
| Open loop gain min 5k | 95dB |
| Open loop gain typ 5k | 110dB |
| Settling time 0.01pct | 4.5µs |
| Произведение усиления на полосу | 2.8MHz (typ) |
| Тип. входной ток смещения | 1pA |
| Open loop gain min 25k | 100dB |
| Open loop gain typ 25k | 115dB |
| Common mode input range | Vss-0.3V to Vdd-1.2V |
| Output voltage swing 5k | Vss+45mV to Vdd-60mV |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип. входной ток смещ. | ±1pA |
| Тип. напряжение смещения вх. | ±0.7mV |
| Макс. темп. перехода | +150°C |
| Output voltage swing 25k | Vss+15mV to Vdd-20mV |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Temperature range storage | -65°C to +150°C |
| Absolute max input current | ±2mA |
| Абс. макс. входное напряжение | Vss-0.3V to Vdd+0.3V |
| Gain bandwidth product typ | 2.8MHz |
| Input bias current max 85c | 60pA |
| Input offset voltage drift | ±2.5µV/°C (typ) |
| Макс. напряжение питания | 7V |
| Common mode input impedance | 10^13Ω || 6pF |
| Коэфф. подавления синфазного сигнала | 75dB (min), 90dB (typ) |
| Input noise current density | 0.6fA/√Hz (typ, 1kHz) |
| Linear output voltage swing | Vss+100mV to Vdd-100mV (RL=25kΩ, AOL≥100dB) |
| Рабочий диапазон температур | -40°C to +85°C (industrial) |
| Differential input impedance | 10^13Ω || 3pF |
| Input noise voltage 0.1 10hz | 7µVpp |
| Input offset voltage max 25c | ±2mV |
| Output short circuit current | ±22mA (typ, Vdd=5.5V), ±12mA (typ, Vdd=2.7V) |
| Коэффициент подавления питания | 80dB (min), 88dB (typ) |
| Dc open loop gain large signal | 100dB (min), 115dB (typ, RL=25kΩ) |
| Input offset voltage drift typ | ±2.5µV/°C |
| КСС мин. | 75dB |
| Common mode rejection ratio typ | 90dB |
| Quiescent current per amplifier | 230µA (typ), 325µA (max) |
| Input noise current density 1khz | 0.6fA/√Hz |
| Input noise voltage density 1kHz | 29nV/√Hz (typ) |
| Input noise voltage density 1khz | 29nV/√Hz |
| Power supply rejection ratio min | 80dB |
| Power supply rejection ratio typ | 88dB |
| Input noise voltage density 10kHz | 21nV/√Hz (typ) |
| Input noise voltage density 10khz | 21nV/√Hz |
| Input offset voltage max industrial | ±3mV |
| Quiescent current per amplifier max | 325µA |
| Quiescent current per amplifier typ | 230µA |
| Max output voltage swing rail to rail | Vss+15mV to Vdd-20mV (RL=25kΩ), Vss+45mV to Vdd-60mV (RL=5kΩ) |
| Output short circuit current typ 2.7v | ±12mA |
| Output short circuit current typ 5.5v | ±22mA |
| Absolute max output and supply current | ±30mA |
| Absolute max differential input voltage | |Vdd - Vss| |
