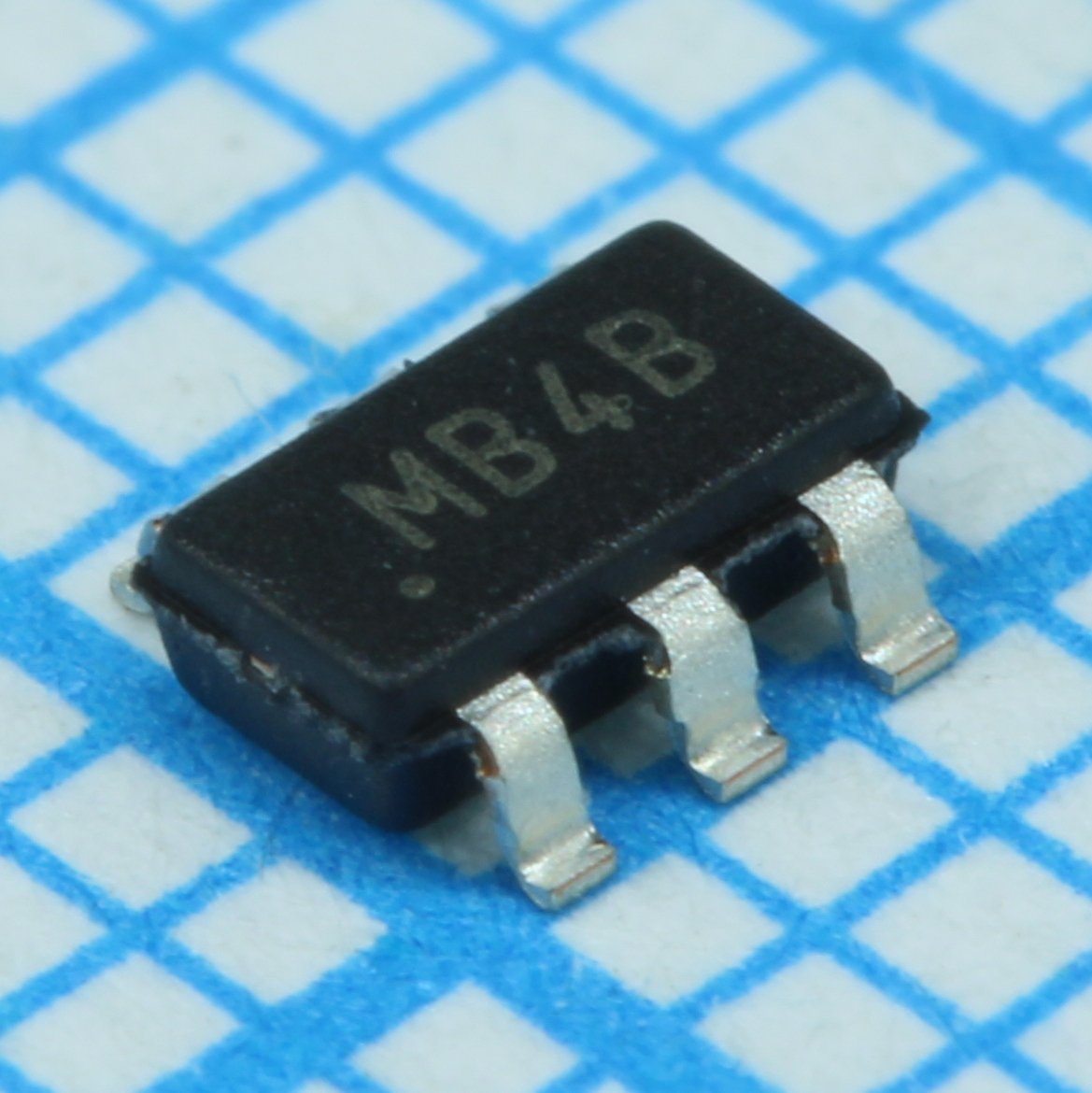

Цифро-аналоговый преобразователь MCP4725A0T-E/CH SOT-23-6
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы ЦАП
У поставщиков
3 737 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 737 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,34 |
| от 95 | 71,53 |
| от 189 | 68,31 |
| от 377 | 65,48 |
| от 754 | 63,58 |
Описание
Цифро-аналоговый преобразователь (ЦАП) MCP4725A0T-E/CH от Microchip Technology — это одноканальный 12-битный преобразователь с интерфейсом I²C. Компонент выполнен в компактном корпусе SOT-23-6 и отличается встроенной энергонезависимой памятью EEPROM, что позволяет сохранять настройки после выключения питания. Устройство предназначено для точного формирования аналоговых сигналов в системах управления, измерительной технике и портативной электронике.
Технические характеристики
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Разрешение | 12-bit |
| Тип выхода | rail-to-rail |
| Address bits | 8 |
| Phase margin | 66° (CL=400pF, RL=∞) |
| Dnl error max | +0.75 LSB |
| Dnl error min | -0.75 LSB |
| Dnl error typ | ±0.2 LSB |
| Inl error max | ±14.5 LSB |
| Inl error typ | ±2 LSB |
| Settling time | 6µs |
| Сохранение данных | 200 years at +25°C |
| Gain error max | 2% of FSR |
| Gain error min | -2% of FSR |
| Gain error typ | -0.1% of FSR |
| I2c speed modes | 100kbps, 400kbps, 3.4Mbps |
| Циклы стойкости | 1 million |
| Offset error max | 0.75% of FSR |
| Offset error typ | 0.02% of FSR |
| Output slew rate | 0.55V/µs |
| Power up time 3v | 5µs |
| Power up time 5v | 2.5µs |
| Опорное напряжение | VDD |
| Количество каналов | 1 |
| Макс. ток питания | 400µA |
| Ток пит. тип. | 210µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Eeprom write time max | 50ms |
| Eeprom write time typ | 25ms |
| Power down current max | 2.0µA |
| Power down current typ | 0.06µA |
| Output impedance normal | 1Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitive load stability | 1000pF (with RL=5kΩ) |
| Макс. ток КЗ | 24mA |
| Short circuit current typ | 15mA |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -40°C to +125°C |
| Thermal resistance theta ja | 190.5°C/W |
| Описание (англ.) | Single, 12-bit NV DAC with I2C interface; 6 SOT-23 T/R |
| Рабочая температура | -40°C ~ 125°C |
