256-позиционный цифровой потенциометр 5кОм
У поставщика
ПроизводительMicrochip
КатегорияЦифровые потенциометры
У поставщиков
100 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 256,17 |
| от 9 | 240,71 |
| от 18 | 228,09 |
| от 36 | 218,72 |
| от 72 | 211,74 |
Описание

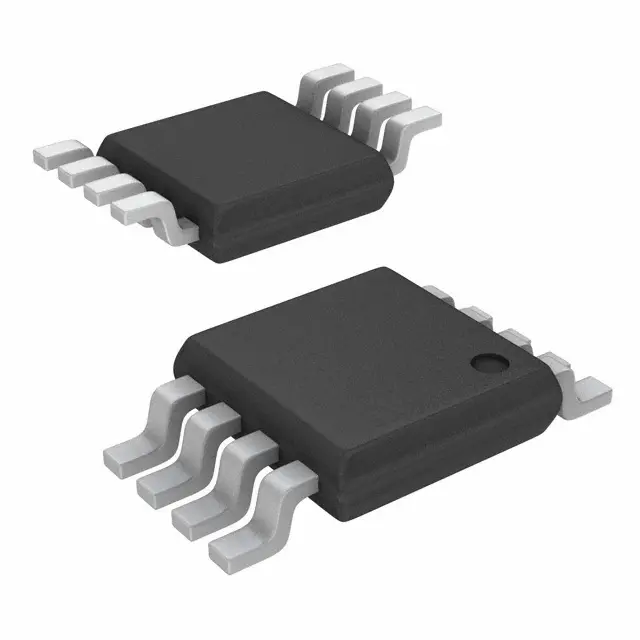

Цифровой потенциометр Microchip MCP4561-502E/MS с сопротивлением 5 кОм и 256 позициями регулировки. Выполнен в компактном корпусе MSOP-8, поддерживает энергонезависимую память и работает в расширенном температурном диапазоне от -40 до +125°C. Подходит для промышленной автоматики и автомобильной электроники.
Технические характеристики
| Семейство | MCP454X/456X/464X/466X |
| Корпус | MSOP-8 |
| Особенности | Single or Dual Resistor Network Options, Potentiometer or Rheostat Configuration Options, Zero-Scale to Full-Scale Wiper Operation, Low Wiper Resistance, Low Tempco, Nonvolatile Memory, Automatic Recall of Saved Wiper Setting, WiperLock Technology, 10 General Purpose Memory Locations, I2C Serial Interface, High-Speed Read/Write to Wiper, Read/Write to EEPROM, Write Protect to be Enabled/Disabled, WiperLock to be Enabled/Disabled, Resistor Network Terminal Disconnect Feature, Write Protect Feature, Brown-out Reset Protection, Serial Interface Inactive Current, High-Voltage Tolerant Digital Inputs, Wide Operating Voltage, Wide Bandwidth (-3dB) Operation, Extended Temperature Range |
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Кол-во выводов | 8 |
| Описание | 256-position digital potentiometer 5kΩ |
| Тип памяти | EEPROM |
| Артикул | MCP4561-502E/MS |
| I2c speed khz | 100, 400, 3400 |
| Write protect | Да |
| Resistor steps | 257 |
| Resolution bits | 8 |
| Resistor network | Single Potentiometer |
| Max current vdd ma | 100 |
| Max current vss ma | 100 |
| Nonvolatile memory | Да |
| Terminal disconnect | Да |
| Макс. напряжение питания, В | 5.5 |
| Мин. напряжение питания, В | 2.7 |
| Wiperlock technology | Да |
| Max output current ma | 25 |
| Input clamp current ma | 20 |
| Software write protect | Да |
| Operating voltage max v | 5.5 |
| Operating voltage min v | 1.8 |
| Output clamp current ma | 20 |
| Resistance options kohm | 5, 10, 50, 100 |
| Resistance typical kohm | 5 |
| Тип упаковки | Tube (туба) |
| Bandwidth 3db typical mhz | 2 |
| Brown out reset typical v | 1.5 |
| Макс. темп. хранения °C | 150 |
| Мин. темп. хранения °C | -65 |
| Tempco absolute ppm per c | 50 |
| Absolute max voltage vdd v | 7 |
| Hardware write protect pin | Да |
| Max current pxa pxw pxb ma | 2.5 |
| Макс. раб. темп. °C | 125 |
| Мин. раб. темп. °C | -40 |
| High voltage tolerant inputs | Да |
| Package power dissipation mw | 473 |
| Tempco ratiometric ppm per c | 15 |
| Wiper resistance typical ohm | 75 |
| Описание (англ.) | Digital Pot 5kOhm 256POS Non-Volatile Linear Automotive 8-Pin MSOP Tube |
| General purpose memory locations | 10 |
| Absolute max voltage analog pins v | VDD + 0.3V |
| Absolute max voltage digital pins v | 12.5 |
| Serial interface inactive current ua | 2.5 |
| Рабочая температура | -40°C ~ 125°C |
