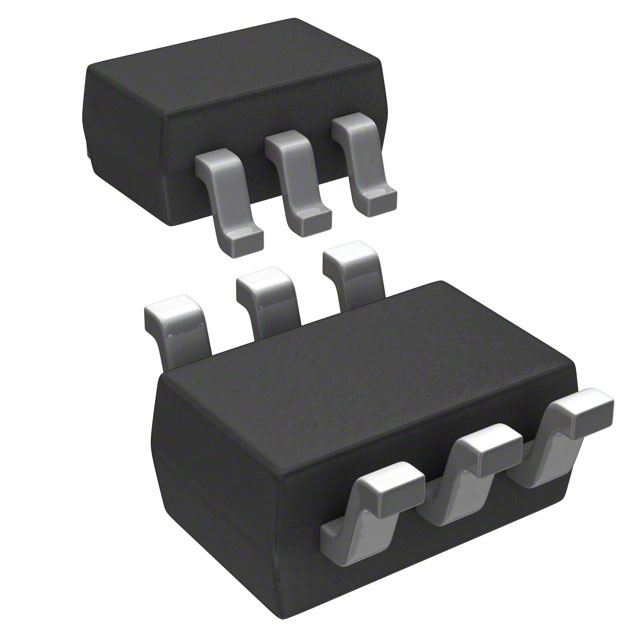

Цифровой потенциометр 5кОм 128 шагов SC70-6
У поставщика
ПроизводительMicrochip
КатегорияЦифровые потенциометры
У поставщиков
188 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:188 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 108,11 |
| от 22 | 100,43 |
| от 44 | 94,15 |
| от 88 | 89,48 |
| от 175 | 85,99 |
Описание
Цифровой потенциометр Microchip на 5 кОм с 128 шагами регулировки. Выполнен в компактном корпусе SC-70-6 и работает в широком диапазоне температур от -40 до +125 °C. Подходит для настройки аналоговых цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SC70-6 |
| Тип монтажа | SMD |
| Полоса пропускания | 2MHz typical for 5.0kΩ device |
| Интерфейс | I2C |
| Разрешение | 7-bit, 128 steps (127 resistors) |
| Описание | Digital Potentiometer 5kOhm 128 steps SC70-6 |
| Тип памяти | Volatile RAM |
| Артикул | MCP4017T-502E/LT |
| Конфигурация | Rheostat |
| Resistance ab | 5kΩ (±20%) |
| Wiper resistance | 75Ω typical |
| Защита от ЭСР мм | ≥400V |
| ESD защита HBM | ≥4kV |
| Resistance options | 5.0kΩ, 10.0kΩ, 50.0kΩ, 100.0kΩ |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Max current into vdd | 100mA |
| Power on reset delay | 10µs typical, 20µs max |
| Ram retention voltage | 1.65V max |
| Supply current active | 45µA typical, 80µA max |
| Max current out of vss | 100mA |
| Power on default wiper | Mid-scale |
| Brown out reset voltage | 1.5V typical |
| Max output current sunk | 25mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Supply current inactive | 2.5µA typical, 5µA max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Absolute max voltage vdd | 7.0V |
| Макс. темп. перехода | +150°C |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Max output current sourced | 25mA |
| Max current into a w b pins | ±2.5mA |
| Absolute max voltage scl sda | 12.5V |
| Описание (англ.) | DGTL POT 5K 128TAPS SC70-6 |
| Absolute max voltage other pins | VDD+0.3V |
| Package power dissipation sc70 5 | 302mW |
| Package power dissipation sc70 6 | TBD |
| Temperature coefficient absolute | 50ppm typical (0°C to 70°C) |
| Temperature coefficient ratiometric | 10ppm typical (0°C to 70°C) |
| Рабочая температура | -40°C ~ 125°C |
