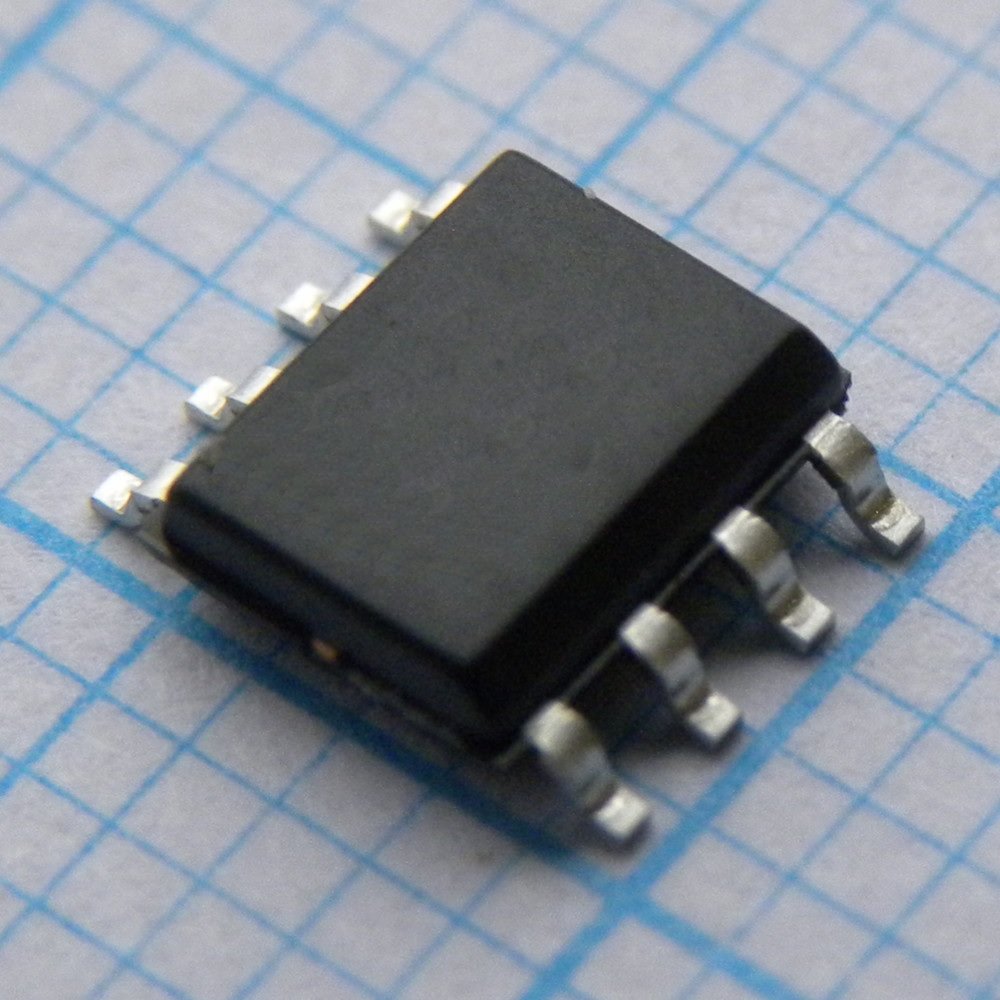

Микросхема MCP3301-BI/SN
У поставщика
У поставщиков
18 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 613,32 |
| от 8 | 584,19 |
| от 15 | 561,06 |
| от 30 | 540,72 |
| от 59 | 526,98 |
Описание
Микросхема MCP3301-BI/SN от Microchip представляет собой 13-битный аналого-цифровой преобразователь (АЦП) последовательного приближения с одним дифференциальным входом. Выполнена в корпусе SOIC-8, что обеспечивает компактность и удобство монтажа. Предназначена для точного преобразования аналоговых сигналов в цифровой код в системах сбора данных, промышленной автоматизации и измерительном оборудовании.
Технические характеристики
| Контактов | 8 |
| Корпус | 8-SOIC |
| Тип монтажа | SMD |
| Интерфейс | SPI |
| Input Type | Differential |
| Тип входа | Full Differential |
| Разрешение | 13-bit (12 data bits + sign bit) |
| Описание | 13-Bit Differential Input, Low Power A/D Converter with SPI Serial Interface |
| Артикул | MCP3301-BI/SN |
| Architecture | SAR |
| Offset error | -3 LSB min, +3 LSB typ, +6 LSB max |
| Configuration | S/H-ADC |
| Mounting Type | Surface Mount |
| Data Interface | SPI |
| Number of Bits | 13 |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Reference Type | внешний |
| Защита от ЭСР | >4kV HBM |
| Напряжение питания | 4.5V to 5.5V |
| Ratio - S/H:ADC | 1:1 |
| Conversion time | 13 CLK periods |
| Pin capacitance | 10 pF max |
| Ток в режиме ожидания | 50nA typ, 1µA max |
| Number of Inputs | 1 |
| Acquisition time | 1.5 CLK periods |
| Sample capacitor | 25 pF typ |
| Описание | Analog to Digital Converters - ADC 13-bit Diff In 1 Chl |
| Рабочий ток | 300µA typ, 450µA max at VDD=VREF=5V; 200µA typ at VDD=VREF=2.7V |
| Sampling rate max | 100ksps |
| Switch resistance | 1 kΩ typ |
| Available packages | 8-pin PDIP, 150mil SOIC, MSOP |
| Clock low time min | 275ns |
| Data coding format | Binary Two's Complement |
| Dout fall time max | 100ns |
| Dout rise time max | 100ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Clock high time min | 275ns |
| Cs disable time min | 580ns |
| Negative gain error | -3 LSB min, -0.5 LSB typ, +2 LSB max |
| Positive gain error | -3 LSB min, -0.75 LSB typ, +2 LSB max |
| Operating Temperature | -40°C ~ 85°C |
| Clock frequency range | 0.085MHz to 1.7MHz |
| Common mode rejection | 79 dB typ |
| Full scale input span | -VREF to +VREF |
| Вх. ток утечки | ±1 µA max |
| Integral nonlinearity | ±1 LSB max (MCP3301-B) |
| Absolute input voltage | -0.3V to VDD+0.3V |
| Ток утечки вых. | ±10 µA max |
| Power supply rejection | 74 dB typ |
| Supplier Device Package | 8-SOIC |
| Low level input voltage | 0.3 VDD max |
| Reference input current | 100µA typ, 150µA max; 3µA max standby (CS=VDD=5V) |
| Reference voltage range | 0.4V to VDD |
| Number of A/D Converters | 1 |
| Voltage - Supply, Analog | 5V |
| High level input voltage | 0.7 VDD min |
| Low level output voltage | 0.4V max at IOL=1mA, VDD=4.5V |
| Voltage - Supply, Digital | 5V |
| Differential nonlinearity | ±1 LSB max |
| High level output voltage | 4.1V min at IOH=-1mA, VDD=4.5V |
| Диап. темп. хр. | -65°C to +150°C |
| Суммарный коэффициент гармоник | -91 dB typ |
| Sampling Rate (Per Second) | 100k |
| Диап. раб. темп. | -40°C to +85°C |
| Spurious free dynamic range | 92 dB typ |
| Макс. температура перехода | 150°C |
| Clk fall to output enable max | 125ns at VDD=5V, 200ns at VDD=2.7V |
| Cs rise to output disable max | 100ns |
| Digital input leakage current | ±10 µA max |
| Signal to noise and distortion | 78 dB typ |
| Clk fall to output data valid max | 125ns at VDD=5V, 200ns at VDD=2.7V |
| Cs fall to first rising clk edge min | 100ns |
