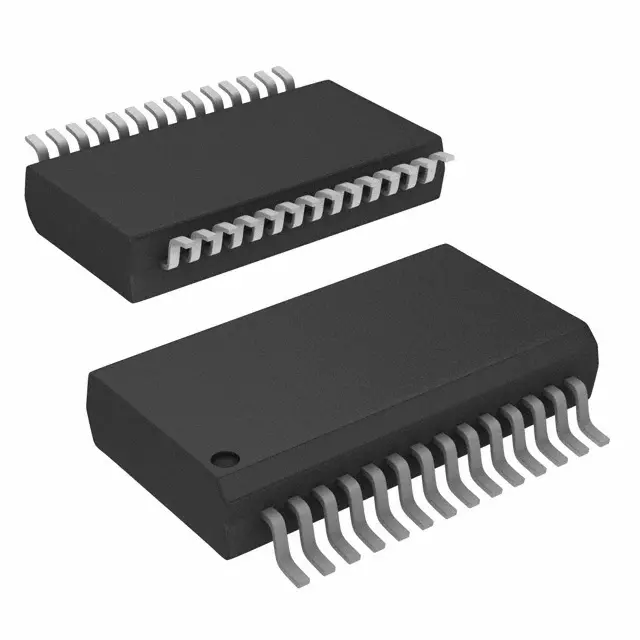

Драйвер MCP23017T-E/SS / SSOP-28
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
701 шт.
Норм. уп.: 2100
Цены поставщиков
Склад 13
В наличии:701 шт
Срок поставки: до недели
Норм. уп.: 2100
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 140,63 |
| от 58 | 132,73 |
| от 115 | 127,43 |
| от 229 | 122,77 |
| от 458 | 119,63 |
Описание
Микросхема MCP23017T-E/SS от Microchip Technology — это 16-битный I²C-расширитель портов ввода-вывода общего назначения. Выполнена в корпусе SSOP-28, поддерживает работу с напряжением от 1,8 до 5,5 В. Предназначена для увеличения количества цифровых линий в микроконтроллерных системах, часто применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD (мм) | 400V |
| ЭСР HBM | 4kV |
| Корпус | SSOP-28 |
| Тип монтажа | SMD |
| Интерфейс | I2C, SPI |
| Кол-во выводов | 28 |
| Io port bits | 16 |
| Package body | 5.30mm |
| Interrupt pins | INTA, INTB |
| Pin voltage max | VDD + 0.6V |
| Pin voltage min | -0.6V |
| Vdd current max | 125mA |
| Vss current max | 150mA |
| Spi frequency max | 10MHz |
| Max devices on bus | 8 |
| Макс. ток питания | 1mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Capacitive load sda | 400pF |
| Input clamp current | ±20mA |
| Макс. ток дежурного режима | 1µA |
| Vdd pin voltage max | 5.5V |
| I2c frequency 100khz | 100kHz |
| I2c frequency 1 7mhz | 1.7MHz |
| I2c frequency 400khz | 400kHz |
| Output clamp current | ±20mA |
| Hardware address pins | 3 |
| Вх. ток утечки | ±1µA |
| Макс. рассеиваемая мощность | 700mW |
| Reset pulse width min | 1µs |
| Ток утечки вых. | ±1µA |
| Output low voltage int | 0.6V |
| Output low voltage sda | 0.8V |
| Supply voltage range 1 | 1.8V to 5.5V @ -40°C to +85°C |
| Supply voltage range 2 | 2.7V to 5.5V @ -40°C to +85°C |
| Supply voltage range 3 | 4.5V to 5.5V @ -40°C to +125°C |
| Output current sink max | 25mA |
| Output low voltage gpio | 0.6V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply current condition | SCL/SCK = 1MHz |
| Clock low time 100khz min | 4.7µs |
| Clock low time 1 7mhz min | 0.32µs |
| Clock low time 400khz min | 1.3µs |
| Input low voltage schmitt | 0.2VDD |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Output current source max | 25mA |
| Output low voltage so sda | 0.6V |
| Standby current condition | 4.5V ≤ VDD ≤ 5.5V, +85°C ≤ TA ≤ +125°C |
| Clock high time 100khz min | 4.0µs |
| Clock high time 1 7mhz min | 0.12µs |
| Clock high time 400khz min | 0.6µs |
| Gpio weak pullup condition | VDD = 5V, GP pins = VSS |
| Input high voltage schmitt | 0.8VDD |
| Input low voltage a0 a1 a2 | 0.15VDD |
| Capacitive load gpio so int | 50pF |
| Input high voltage a0 a1 a2 | 0.25VDD + 0.8V |
| Gpio weak pullup current max | 115µA |
| Gpio weak pullup current min | 40µA |
| Gpio weak pullup current typ | 75µA |
| Sda scl rise time 100khz max | 1000ns |
| Sda scl rise time 1 7mhz max | 160ns |
| Sda scl rise time 400khz max | 300ns |
| Описание (англ.) | IC I/O EXPANDER 16BIT I2C 28SSOP |
| Device active after reset typ | 0ns |
| Standby current max high temp | 3µA |
| Output high voltage gpio int so | VDD - 0.7V |
| Output low voltage int condition | IOL = 1.6mA, VDD = 4.5V |
| Output low voltage sda condition | IOL = 3.0mA, VDD = 4.5V |
| Output low voltage gpio condition | IOL = 8.0mA, VDD = 4.5V |
| Output low voltage so sda condition | IOL = 3.0mA, VDD = 1.8V |
| Output high impedance from reset max | 1µs |
| Рабочая температура | -40°C ~ 125°C |
| Output high voltage gpio int so condition 1 | IOH = -3.0mA, VDD = 4.5V |
| Output high voltage gpio int so condition 2 | IOH = -400µA, VDD = 1.8V |
