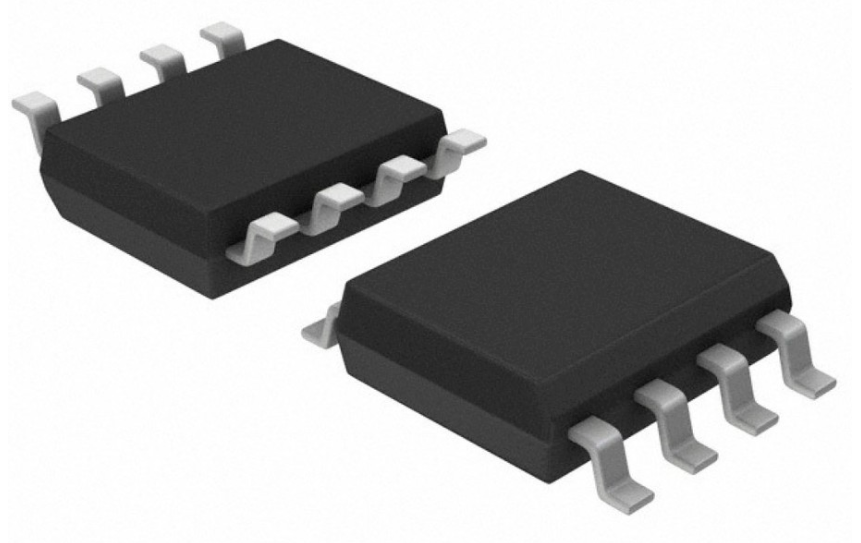

Микросхема MC78L15ACDR2G SO-8
У поставщика
У поставщиков
16 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,58 |
Цены поставщиков
РадиоЧип
В наличии:16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,58 |
Описание
Микросхема стабилизатора напряжения MC78L15ACDR2G от ON Semiconductor. Обеспечивает фиксированное выходное напряжение 15 В при токе до 100 мА, работает с входным напряжением до 35 В. Выполнена в компактном корпусе SOIC-8 для поверхностного монтажа, оснащена защитой от короткого замыкания и перегрева. Применяется в промышленной автоматике и бытовой электронике для питания маломощных цепей.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 2000V |
| ЭСР HBM | 2000V |
| Корпус | SOIC-8 |
| Особенности | [ "Internal current limiting", "Thermal shutdown", "No external components required" ] |
| Тип монтажа | SMD |
| Корпус | 751 |
| Макс. вх. напр. | 35V |
| Макс. вых. ток | 100mA |
| Макс. регулировка линии | 175mV |
| Макс. регулировка нагрузки | 90mV |
| Номин. вых. напр. | 15V |
| Типовое падение напряжения | 1.7V |
| Макс. темп. перехода | 150°C |
| Допуск вых. напр. | ±4% |
| Ripple rejection typical | 57dB |
| Ток покоя тип. | 3.0mA |
| Диап. темп. хр. | -65°C to +150°C |
| Рекомендуемый входной конденсатор | 0.33µF |
| Диап. раб. темп. | 0°C to +125°C |
| Рекомендуемый выходной конденсатор | 0.1µF |
| Термосопротивление переход-среда | Refer to Figure 8 (depends on PCB copper area) |
