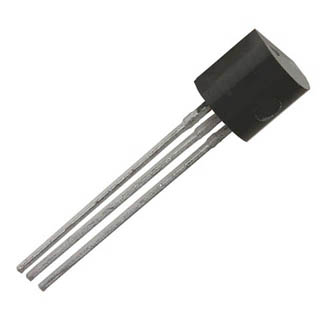

Микросхема MC78L05ABPG
У поставщика
У поставщиков
20 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 48,08 |
| от 20 | 46,74 |
| от 40 | 45,39 |
| от 80 | 44,38 |
Цены поставщиков
РадиоЧип
В наличии:20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 48,08 |
| от 20 | 46,74 |
| от 40 | 45,39 |
| от 80 | 44,38 |
Описание
Микросхема стабилизатора напряжения от ON Semiconductor. Выдаёт стабильные 5 В при токе до 100 мА, работает с входным напряжением до 30 В. Выполнена в корпусе TO-92 для монтажа в отверстия, оснащена защитой от перегрева и короткого замыкания. Подходит для питания маломощных схем в промышленной и бытовой электронике.
Технические характеристики
| Корпус | TO-92 (P suffix) |
| Тип монтажа | THT (through-hole) |
| Вых. напряжение | 5.0V (4.8V to 5.2V) |
| Рег. линии | 55mV typ (7-20V), 45mV typ (8-20V) |
| Рег. нагрузки | 11mV typ (1-100mA), 5mV typ (1-40mA) |
| Output noise typ | 40µV |
| Макс. вх. напр. | 30V |
| Макс. вых. ток | 100mA |
| Dropout voltage typ | 1.7V |
| Защита | internal current limiting, thermal shutdown |
| Ripple rejection typ | 49dB |
| Ток покоя тип. | 3.8mA |
| Макс. темп. перехода | 150°C |
| Допуск вых. напр. | ±4% |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -40°C to +125°C (AB suffix) |
| Input output voltage differential min | 2.0V |
| Термосопротивление переход-среда | 200°C/W (TO-92) |
