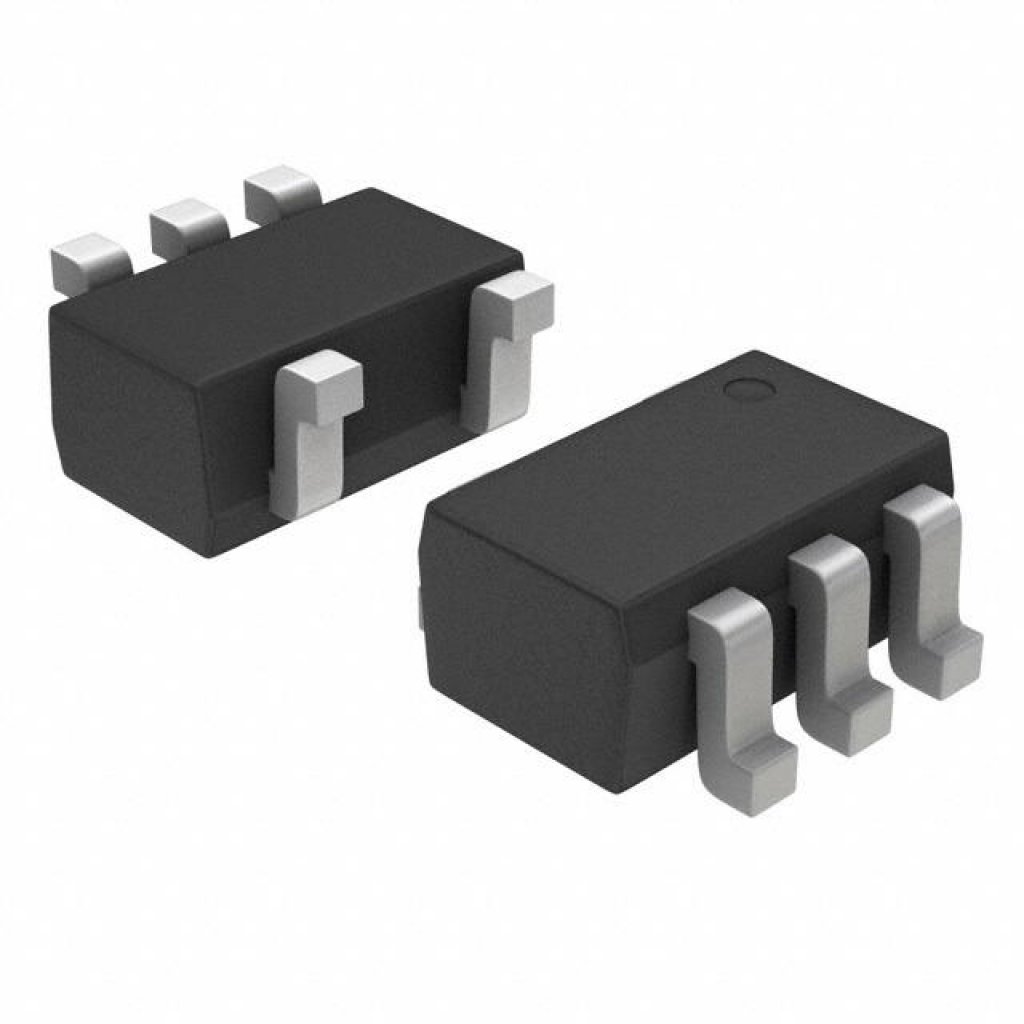

1 элемент 2И-НЕ, SC-70 MC74VHC1G00DFT1G
У поставщика
ПроизводительON Semiconductor
КатегорияЛогические - Вентили и Инверторы
У поставщиков
3 297 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 297 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 190 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,63 |
| от 157 | 3,28 |
| от 313 | 2,93 |
| от 626 | 2,61 |
| от 1 252 | 2,37 |
Описание
Микросхема логического элемента 2И-НЕ от ON Semiconductor. Выполнена в компактном корпусе SC-70, работает в широком диапазоне температур от -55 до 125 °C. Подходит для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Маркировка | V1M |
| Корпус | SC-70-5 / SC-88A / SOT-353 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Logic function | NAND |
| Соотв. RoHS | Да |
| Latchup current | ±500mA |
| Число затворов | 1 |
| Число входов | 2 |
| Макс. вх. напр. | 5.5V |
| Макс. выходное напряжение | VCC |
| Размеры упаковки | 1.80-2.20mm x 1.15-1.35mm, height 0.80-1.10mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.0V |
| Автомобильный | Нет |
| Макс. темп. вывода | 260°C (10s) |
| Входная емкость макс. | 10pF |
| Макс. рассеиваемая мощность | 150mW (SC70-5), 200mW (TSOP-5) |
| Propagation delay time | 3.0ns typ @ VCC=5.0V, CL=15pF |
| Input diode current max | -20mA |
| Output current sink max | ±12.5mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Esd withstand voltage mm | >200V |
| Макс. темп. перехода | 150°C |
| Output diode current max | ±20mA |
| Esd withstand voltage hbm | >2000V |
| Макс. ток утечки входа | ±1.0uA |
| Диап. темп. хр. | -65°C to +150°C |
| Supply current per pin max | ±25mA |
| Макс. входное низкое напряжение | 0.5V @ VCC=2.0V, 0.9V @ VCC=3.0V, 1.35V @ VCC=4.5V, 1.65V @ VCC=5.5V |
| Диап. раб. темп. | -55°C to +125°C |
| Мин. Uвх высокого уровня | 1.5V @ VCC=2.0V, 2.1V @ VCC=3.0V, 3.15V @ VCC=4.5V, 3.85V @ VCC=5.5V |
| Low level output voltage max | 0.1V @ VCC=2.0V, 3.0V, 4.5V (IOL=50uA); 0.52V @ VCC=3.0V, 4.5V (IOL=4mA/8mA) |
| Макс. ток покоя | 40uA |
| Описание (англ.) | GATE NAND 1CH 2-INP SC-70 |
| High level output voltage min | 1.9V @ VCC=2.0V, 2.9V @ VCC=3.0V, 4.4V @ VCC=4.5V (IOH=-50uA); 2.34V @ VCC=3.0V, 3.66V @ VCC=4.5V (IOH=-4mA/-8mA) |
| Рассеиваемая мощность емкости | 10pF |
| Рабочая температура | -55°C ~ 125°C |
| Термосопротивление переход-среда | 350°C/W (SC70-5), 230°C/W (TSOP-5) |
