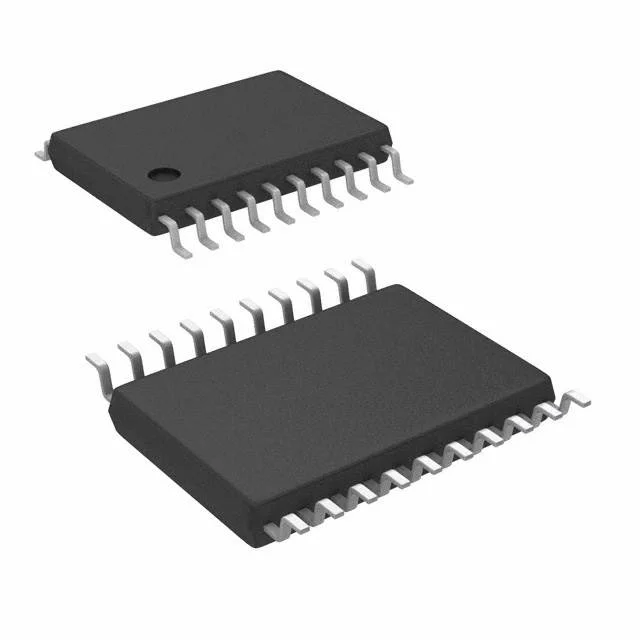

MC74LCX573DTR2G
Документация

Восьмиразрядная защелка с третьим состоянием низкое энегропотребление КМОП TSSOP20

Артикул:799217
У поставщика
У поставщиков
68 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:68 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
Кол-во, шт.Цена, ₽
от 164,04
от 1262,59
от 2360,61
от 4557,58
от 9053,65
Описание

Микросхема-защелка MC74LCX573DTR2G от ON Semiconductor — это восьмиразрядный регистр с тремя состояниями на выходе. Выполнена по технологии низковольтного КМОП, работает в расширенном температурном диапазоне от -55 до +125°C и выпускается в компактном корпусе TSSOP-20. Применяется в промышленной автоматике и цифровых интерфейсах для временного хранения данных.

Технические характеристики
InputsOE, LE, D0-D7
OutputsO0-O7
КорпусTSSOP-20
Без свинцаДа
ФункцияOctal Transparent Latch
Тип монтажаSMD
ПолярностьNon-Inverting
Кол-во выводов20
Pin namesLE: Latch Enable Input; OE: Output Enable Input; D0-D7: Data Inputs; O0-O7: 3-State Latch Outputs
ОписаниеLow-Voltage CMOS Octal Transparent Latch, 3-State, Non-Inverting, Flow Through Pinout, 5V-Tolerant Inputs and Outputs
Тип выхода3-State
АртикулMC74LCX573DTR2G
Без галогеновДа
Логическое семействоLCX
ПроизводительON Semiconductor
Корпус948E
PPAPДа
Кол-во выводов20
Соотв. RoHSДа
Сопротивление нагрузки500Ω
Operating modesПрозрачный, Latched, Hold, Disabled Outputs
Макс. вх. напр.5.5V
Мин. входное напряжение0V
Number of latches8
Aec q100 qualifiedДа
Макс. напр. пит.3.6V
Мин. напр. пит.2.0V
Напряжение питания тип.2.5V, 3.3V
Voh iout 100ua minVCC-0.2V
Vol iout 100ua max0.2V
Dc input voltage max7.0V
Input rise fall time2.5ns
Dc output voltage max7.0V
Dc supply voltage max7.0V
Esd machine model min>200V
Iin input leakage max±5µA
Toshl output skew max1.0ns
Toslh output skew max1.0ns
Vih vcc 2 3 to 2 7 min1.7V
Vih vcc 2 7 to 3 6 min2.0V
Vil vcc 2 3 to 2 7 max0.7V
Vil vcc 2 7 to 3 6 max0.8V
Макс. темп. окр. среды+85°C
Темп. окружающей среды мин.-40°C
Delta icc per input max500µA
Latchup performance min500mA
Макс. темп. хр.+150°C
Мин. темп. хр.-65°C
Тип упаковкиTape and Reel (лента в катушке)
Esd human body model min>2000V
Load capacitance vcc 2 530pF
Load capacitance vcc 2 750pF
Load capacitance vcc 3 350pF
Th hold time vcc 2 5 min2.0ns
Th hold time vcc 2 7 min1.5ns
Th hold time vcc 3 3 min1.5ns
Voh vcc 2 3 iout 8ma min1.8V
Vol vcc 2 3 iout 8ma max0.6V
Макс. раб. темп.+125°C
Мин. раб. темп.-55°C
Output voltage 3state max5.5V
Output voltage 3state min0V
Tphl dn to on vcc 2 5 max9.6ns
Tphl dn to on vcc 2 5 min1.5ns
Tphl dn to on vcc 2 7 max9.0ns
Tphl dn to on vcc 2 7 min1.5ns
Tphl dn to on vcc 3 3 max8.0ns
Tphl dn to on vcc 3 3 min1.5ns
Tphl le to on vcc 2 5 max10.5ns
Tphl le to on vcc 2 5 min1.5ns
Tphl le to on vcc 2 7 max9.5ns
Tphl le to on vcc 2 7 min1.5ns
Tphl le to on vcc 3 3 max8.5ns
Tphl le to on vcc 3 3 min1.5ns
Tplh dn to on vcc 2 5 max9.6ns
Tplh dn to on vcc 2 5 min1.5ns
Tplh dn to on vcc 2 7 max9.0ns
Tplh dn to on vcc 2 7 min1.5ns
Tplh dn to on vcc 3 3 max8.0ns
Tplh dn to on vcc 3 3 min1.5ns
Tplh le to on vcc 2 5 max10.5ns
Tplh le to on vcc 2 5 min1.5ns
Tplh le to on vcc 2 7 max9.5ns
Tplh le to on vcc 2 7 min1.5ns
Tplh le to on vcc 3 3 max8.5ns
Tplh le to on vcc 3 3 min1.5ns
Ts setup time vcc 2 5 min4.0ns
Ts setup time vcc 2 7 min2.5ns
Ts setup time vcc 3 3 min2.5ns
Voh vcc 2 7 iout 12ma min2.2V
Voh vcc 3 0 iout 18ma min2.4V
Voh vcc 3 0 iout 24ma min2.2V
Vol vcc 2 7 iout 12ma max0.4V
Vol vcc 3 0 iout 16ma max0.4V
Vol vcc 3 0 iout 24ma max0.55V
Dc input diode current max-50mA
Ioff power off leakage max10µA
Уровень чувствительности к влаге1
Dc output diode current max-50mA
Output voltage high low maxVCC
Output voltage high low min0V
Shipping tape reel quantity2500
Описание (англ.)LATCH OCT 3ST LV CMOS 20TSSOP
Dc ground current per pin max±100mA
Dc supply current per pin max±100mA
Ioz 3state output current max±5µA
Tw le pulse width vcc 2 5 min4.0ns
Tw le pulse width vcc 2 7 min3.3ns
Tw le pulse width vcc 3 3 min3.3ns
Tpzh output enable vcc 2 5 max10.5ns
Tpzh output enable vcc 2 5 min1.5ns
Tpzh output enable vcc 2 7 max9.5ns
Tpzh output enable vcc 2 7 min1.5ns
Tpzh output enable vcc 3 3 max8.5ns
Tpzh output enable vcc 3 3 min1.5ns
Tpzl output enable vcc 2 5 max10.5ns
Tpzl output enable vcc 2 5 min1.5ns
Tpzl output enable vcc 2 7 max9.5ns
Tpzl output enable vcc 2 7 min1.5ns
Tpzl output enable vcc 3 3 max8.5ns
Tpzl output enable vcc 3 3 min1.5ns
Vol vcc 3 0 iout 24ma max 125c0.60V
Tphz output disable vcc 2 5 max7.8ns
Tphz output disable vcc 2 5 min1.5ns
Tphz output disable vcc 2 7 max7.0ns
Tphz output disable vcc 2 7 min1.5ns
Tphz output disable vcc 3 3 max6.5ns
Tphz output disable vcc 3 3 min1.5ns
Tplz output disable vcc 2 5 max7.8ns
Tplz output disable vcc 2 5 min1.5ns
Tplz output disable vcc 2 7 max7.0ns
Tplz output disable vcc 2 7 min1.5ns
Tplz output disable vcc 3 3 max6.5ns
Tplz output disable vcc 3 3 min1.5ns
Icc quiescent supply current max10µA
Dc output source sink current max±50mA
Output current low vcc 2 3 to 2 7+8mA
Output current low vcc 2 7 to 3 0+12mA
Output current low vcc 3 0 to 3 6+24mA
Supply voltage data retention min1.5V
Output current high vcc 2 3 to 2 7-8mA
Output current high vcc 2 7 to 3 0-12mA
Output current high vcc 3 0 to 3 6-24mA
Input transition rise fall rate max10ns/V
Dc output diode current positive max+50mA
Рабочая температура-55°C ~ 125°C
