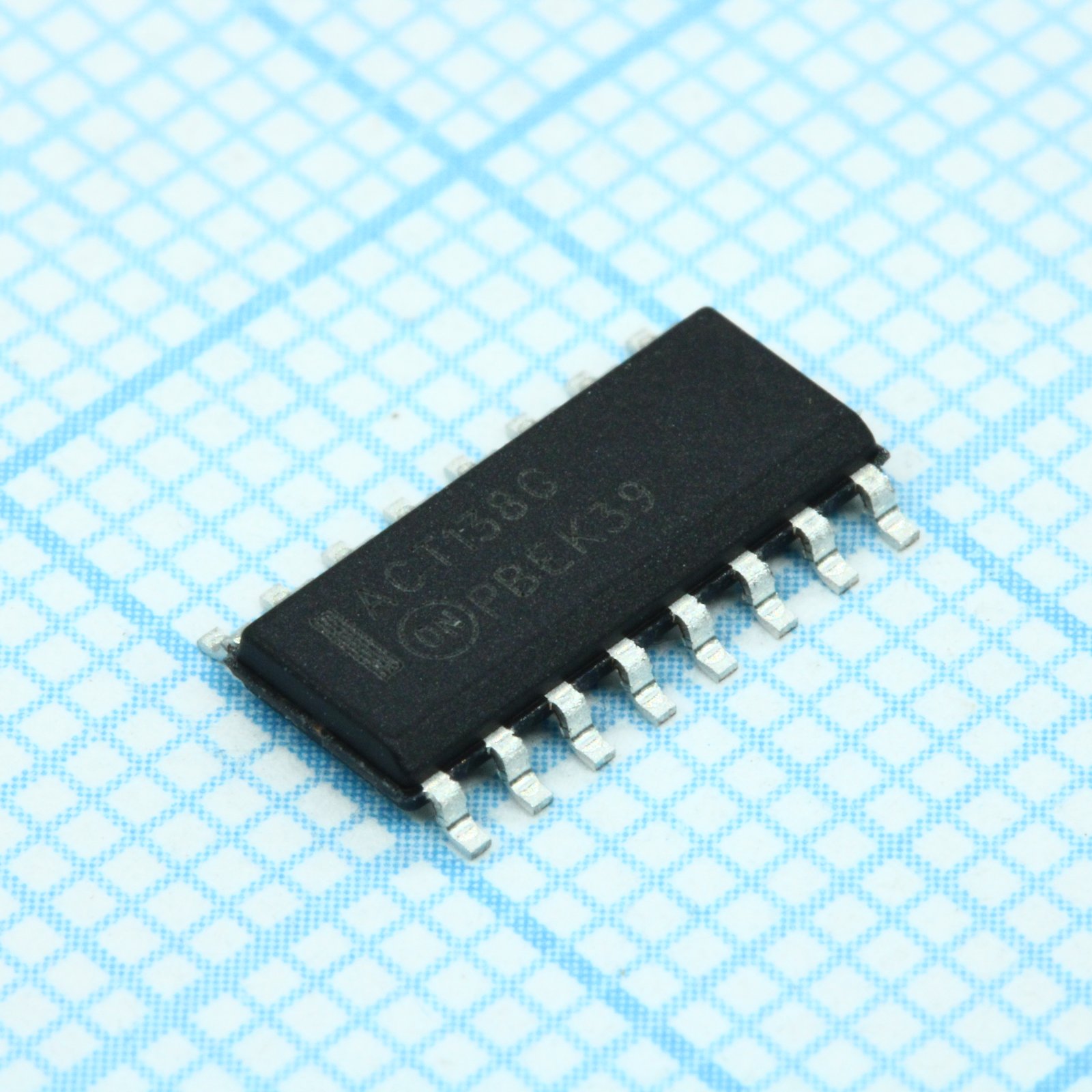

Дешифратор двоичный 3->8, SOTube
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
564 шт.
Норм. уп.: 48
Цены поставщиков
Склад 13
В наличии:564 шт
Срок поставки: до недели
Норм. уп.: 48
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,58 |
| от 28 | 74,57 |
| от 48 | 69,67 |
| от 144 | 66,00 |
| от 240 | 63,25 |
Описание
Дешифратор 3→8 от ON Semiconductor. Работает в корпусе SO-16, преобразует трёхбитный двоичный код в восемь выходных сигналов. Подходит для автомобильной электроники и промышленных систем управления.
Технические характеристики
| Семейство | MC74AC138/MC74ACT138 |
| Inputs | 3 binary weighted (A0-A2) |
| Outputs | 8 active-LOW mutually exclusive (O0-O7) |
| Корпус | SOIC-16 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Компонент | MC74ACT138DG |
| Кол-во выводов | 16 |
| Logic type | 1-of-8 Decoder/Demultiplexer |
| Описание | 1-of-8 Decoder/Demultiplexer |
| Enable inputs | 3 (E1, E2 active-LOW; E3 active-HIGH) |
| Package suffix | D SUFFIX, CASE 751B |
| Latch up current | 100mA |
| Модель машины ЭСР | >200V |
| Низкий выходной ток | 24mA |
| Класс горючести | UL 94 V-0 @ 0.125 in |
| Output current high | -24mA |
| Dc input voltage max | VCC |
| Dc input voltage min | 0V |
| ESD HBM | >2000V |
| Lead temperature 10s | 260°C |
| Примечание | ИД7 |
| Dc output voltage max | VCC |
| Dc output voltage min | 0V |
| Dc input diode current | 20mA |
| Power dissipation soic | 500mW |
| Dc output diode current | 50mA |
| Power dissipation tssop | 500mW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Thermal resistance soic | 69.1°C/W |
| Тип упаковки | Tube (туба) |
| Esd charged device model | >1000V |
| Макс. темп. перехода | 150°C |
| Thermal resistance tssop | 103.8°C/W |
| Макс. ток утечки входа | 1.0uA |
| Vcc supply voltage ac max | 6.0V |
| Vcc supply voltage ac min | 2.0V |
| Vcc supply voltage ac typ | 5.0V |
| Уровень чувствительности к влаге | 1 |
| Output source sink current | 24mA |
| Vcc supply voltage act max | 5.5V |
| Vcc supply voltage act min | 4.5V |
| Vcc supply voltage act typ | 5.0V |
| Input rise fall time ac 3 0v | 150ns/V |
| Input rise fall time ac 4 5v | 40ns/V |
| Input rise fall time ac 5 5v | 25ns/V |
| Описание (англ.) | Decoder/Demultiplexer Single 3-to-8 Automotive 16-Pin SOTube |
| Input rise fall time act 4 5v | 10ns/V |
| Input rise fall time act 5 5v | 8.0ns/V |
| Dc ground current per output pin | 50mA |
| Dc supply current per output pin | 50mA |
| Maximum quiescent supply current | 80uA |
| Dc output sink source current max | 50mA |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Maximum low level input voltage 3v | 0.9V |
| Minimum dynamic output current ohd | -75mA |
| Minimum dynamic output current old | 75mA |
| Maximum low level output voltage 3v | 0.1V |
| Minimum high level input voltage 3v | 2.1V |
| Maximum low level input voltage 4 5v | 1.35V |
| Maximum low level input voltage 5 5v | 1.65V |
| Minimum high level output voltage 3v | 2.9V |
| Maximum low level output voltage 4 5v | 0.1V |
| Maximum low level output voltage 5 5v | 0.1V |
| Minimum high level input voltage 4 5v | 3.15V |
| Minimum high level input voltage 5 5v | 3.85V |
| Minimum high level output voltage 4 5v | 4.4V |
| Minimum high level output voltage 5 5v | 5.4V |
| Propagation delay tphl an to on 3 3v max | 12.5ns |
| Propagation delay tphl an to on 3 3v typ | 8.0ns |
| Propagation delay tphl an to on 5 0v max | 9.0ns |
| Propagation delay tphl an to on 5 0v typ | 6.0ns |
| Propagation delay tphl e3 to on 3 3v max | 13.0ns |
| Propagation delay tphl e3 to on 3 3v typ | 8.5ns |
| Propagation delay tphl e3 to on 5 0v max | 8.0ns |
| Propagation delay tphl e3 to on 5 0v typ | 6.0ns |
| Propagation delay tplh an to on 3 3v max | 13.0ns |
| Propagation delay tplh an to on 3 3v typ | 8.5ns |
| Propagation delay tplh an to on 5 0v max | 9.5ns |
| Propagation delay tplh an to on 5 0v typ | 6.5ns |
| Propagation delay tplh e3 to on 3 3v max | 15.5ns |
| Propagation delay tplh e3 to on 3 3v typ | 11.0ns |
| Propagation delay tplh e3 to on 5 0v max | 11.0ns |
| Propagation delay tplh e3 to on 5 0v typ | 8.0ns |
| Propagation delay tphl e1 e2 to on 3 3v max | 13.5ns |
| Propagation delay tphl e1 e2 to on 3 3v typ | 9.5ns |
| Propagation delay tphl e1 e2 to on 5 0v max | 9.5ns |
| Propagation delay tphl e1 e2 to on 5 0v typ | 7.0ns |
| Propagation delay tplh e1 e2 to on 3 3v max | 15.0ns |
| Propagation delay tplh e1 e2 to on 3 3v typ | 11.0ns |
| Propagation delay tplh e1 e2 to on 5 0v max | 11.0ns |
| Propagation delay tplh e1 e2 to on 5 0v typ | 8.0ns |
